2．高压二极管

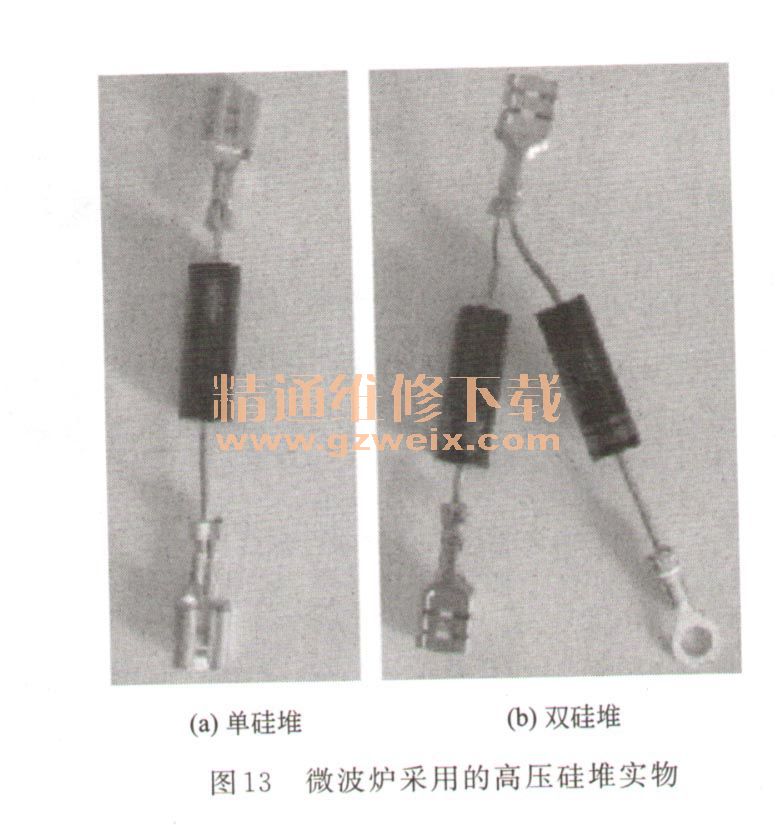

    （1）识别高压二极管俗称硅柱，也是微波炉主要的元器件和故障率较高的元件。它是一种高频、高压的整流管。因为它由若干个整流管的管芯串联后构成，所以它整流后的电压可达到几千伏到几十万伏。微波炉使用的高压硅堆如图13所示。

    （2）检测高压硅堆由若干个整流管的管芯组成，所以测量时反向电阻的阻值都应为无穷大，而正向阻值也多为无穷大，下面介绍微波炉使用的高压整流堆（高压整流二极管）的检测方法。

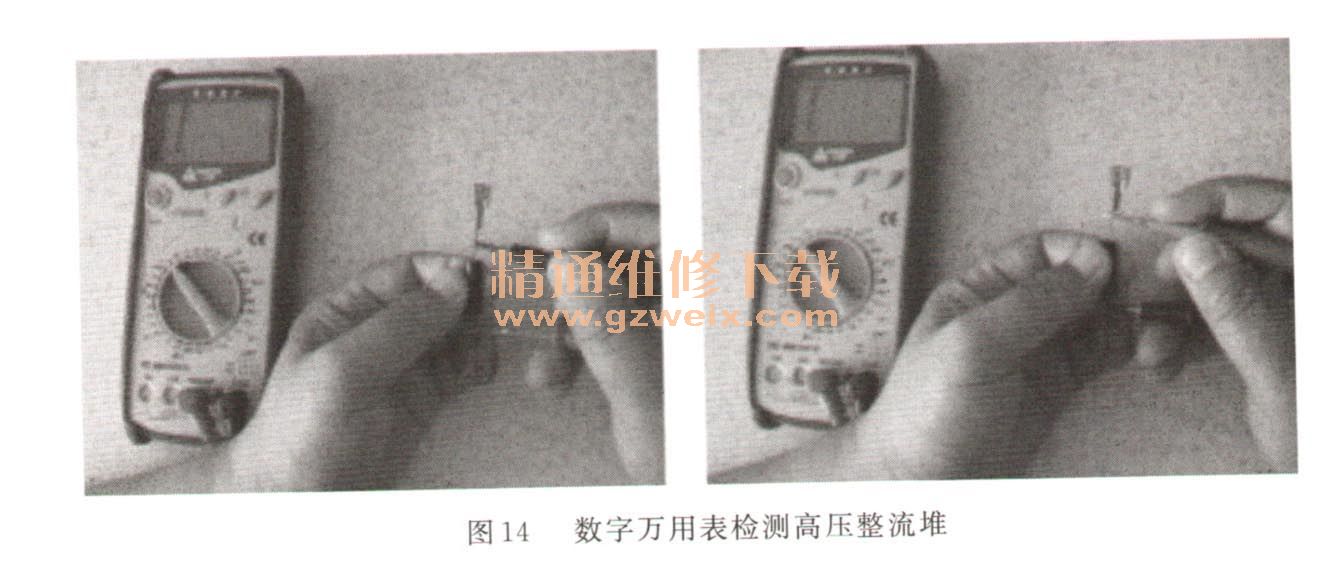

    ①数字万用表检测。采用数字万用表测量高压整流堆时，应该将万用表置于二极管挡，测得的正、反向阻值都为无穷大，如图14所示。

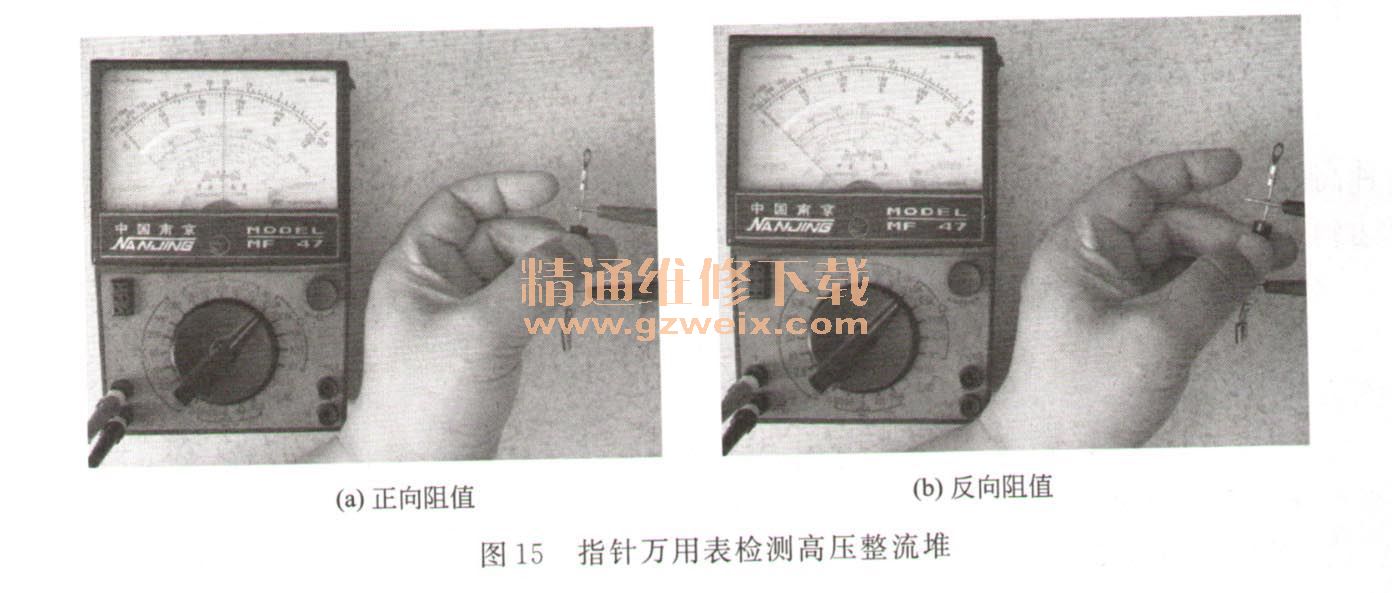

    ②指针万用表检测。采用指针万用表测量高压硅堆时，将它置于R×10kΩ挡，测量正向电阻时，有150kn左右的阻值，而反向阻值为无穷大，如图15所示。

    3，高压电容

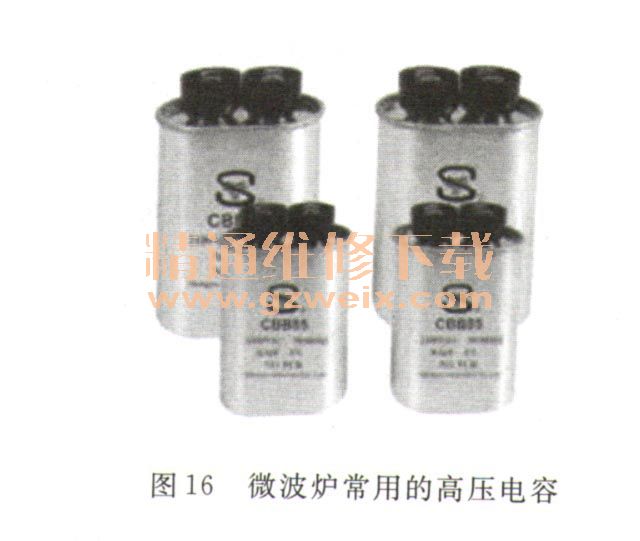

    高压电容也是微波炉主要的元器件和故障率较高的元件。它的耐压为1800～2200V，容量为0. 8～1. 2μF。微波炉使用的高压电容如图16所示。它的检测和普通电容一样，用数字万用表的2 μF电容挡检测即可，但在路检测前需要对其放电，以免被电击或损坏万用表。

    三、典型微波炉电路分析与检修

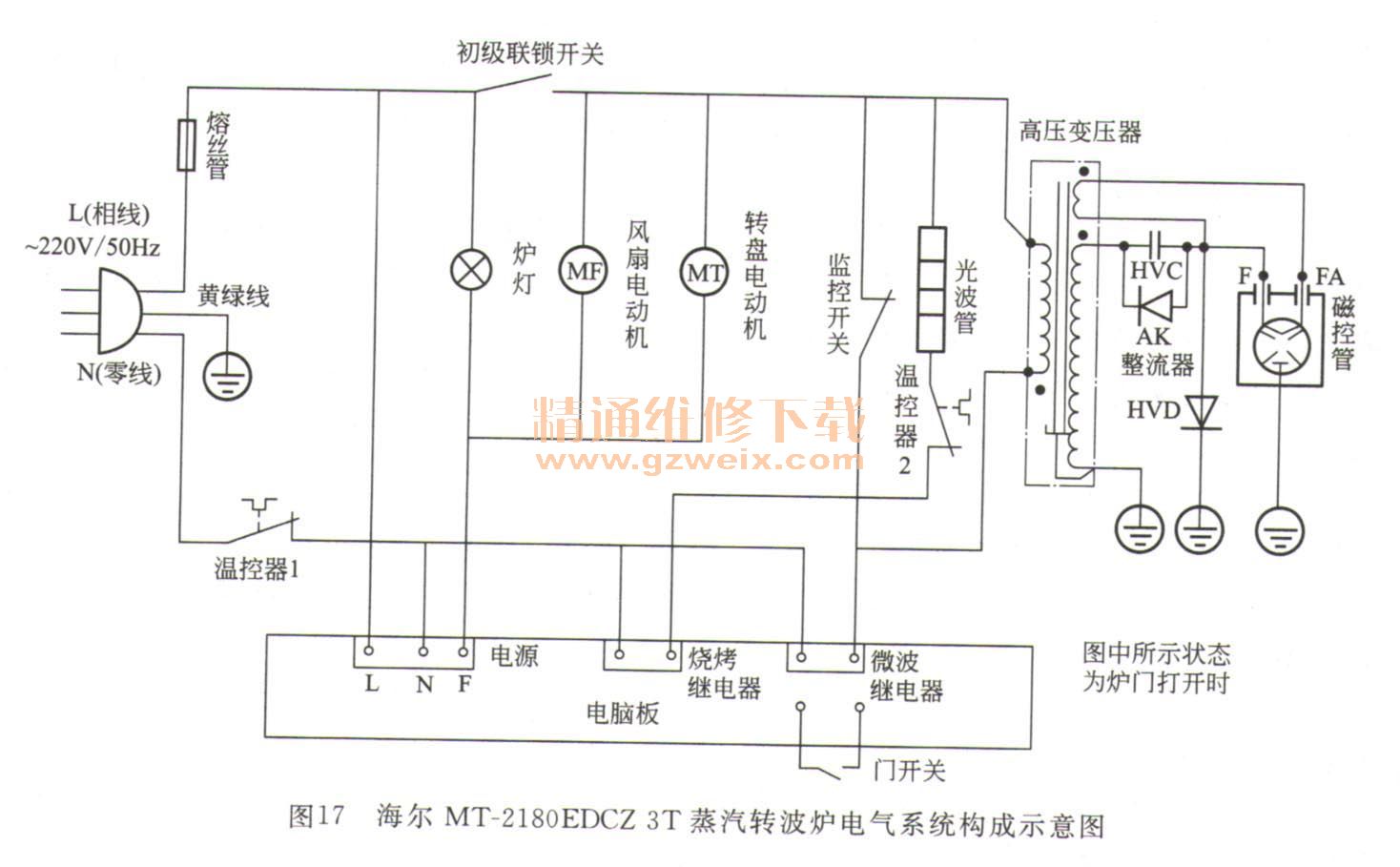

    下面以海尔MT-2180EDCZ 3T蒸汽转波炉为例介绍微波炉电路基本原理与故障的检修方法与技巧。该机的电气系统构成如图17所示。

    1．炉门开关控制电路
    关闭炉门时，联锁机构相应动作，使门开关、联锁开关的触点接通，而使门监控开关的触点断开。联锁开关接通后，接通转盘电动机、高压变压器、风扇电动机、光波管、炉灯的一条供电线路。而炉门开关接通，并被电脑板上的CPU识别后，进入待机状态。若打开炉门，门开关、联锁开关的触点断开，不仅切断市电到转盘电动机、风扇电动机、光波管、高压变压器的供电线路，而且被CPU确认后，不再输出微波或烧烤的加热信号，但仍输出炉灯的控制信号，使炉灯继续发光，以方便用户取、放食物。
    2．微波加热控制电路
    在待机状态下，若选择微波加热功能，在选择好时间后按下启动（开始）键，被电脑板上的CPU识别后，CPU从内部存储器调出烹饪程序并控制显示屏显示时间，同时控制微波继电器、转盘／风扇电动机继电器的闭合。此时，风扇电动机获得供电开始运转，为微波炉散热降温；转盘电动机获得供电后，带动转盘旋转；高压变压器的初级绕组输入市电电压后，它的灯丝绕组和高压绕组就会输出交流电压。其中，灯丝绕组向磁控管的灯丝提供3. 3 V左右的工作电压，点亮灯丝为阴极加热；高压绕组输出的2000V左右的交流电压，通过高压电容和高压二极管组成的半波倍压整流电路，产生4000V的负压，为磁控管的阴极供电，使阴极发射电子。磁控管产生的微波能经波导管传入炉腔，通过炉腔反射，最终产生高热，为食物加热。
      3．烧烤加热控制电路
      烧烤加热控制电路与微波加热控制电路的工作原理基本相同，不同的是使用该功能时需要按下面板上的烧烤键，被CPU识别后，CPU不仅控制风扇电动机和转盘电动机开始旋 转，而且使烧烤继电器的触点闭合，接通光波管的供电回路，使它开始发热，将食物烤熟。
      4．过热保护
    当磁控管工作异常使它表面的温度超过115℃后，温控器1的触点断开，切断整机供电，以免磁控管过热损坏或产生其他故障，实现过热保护。
    当光波管工作异常使它表面的温度超过设置温度后，温控器2的触点断开，切断光波管的供电回路，以免光波管过热损坏或产生其他故障，实现过热保护。
      5．常见故障检修
      （1）熔丝管熔断熔丝管熔断的故障原因：一是电脑板的市电输入回路有元件击穿；二是监控开关的触点不能断开；三是高压变压器异常；四是高压整流管HVD、滤波电容HVC异常；五是光波管异常；六是转盘、风扇电动机或炉灯短路。
    开关触点是否异常可以用万用表的通断挡检测后确认，而高压变压器、高压整流管、烧烤加热器、转盘电动机、炉灯是否正常可采用开路法、电阻测量法或代换法进行确认。
    （2）熔断器正常，但显示屏不亮熔断器正常，但显示屏不亮的故障原因：一是温控器1开路；二是电脑板异常。
    首先，检查温控器1是否开路，若开路，更换并检查其开路的原因即可；若温控器1正常，维修或更换电脑板。
    （3）显示屏亮，炉灯不亮且不加热显示屏亮，但炉灯不亮且不加热故障的原因主要有：一是电脑板异常；二是启动控制键异常；三是炉门开关异常。
    （4）炉灯亮，但不加热、不烧烤炉灯亮但不加热、不烧烤的故障原因：一是联锁开关异常；二是供电线路异常。
    首先，用万用表的通断挡或R×1Ω挡检测联锁开关，若蜂鸣器不鸣叫或阻值过大，说明它的触点接触不良或开路，需要更换；若蜂鸣器鸣叫或阻值为零，说明它正常，检查供电线路。
    （5）不加热，但可以烧烤   不加热，但可以烧烤的故障原因：一是高压形成电路或磁控管异常；二是微波加热供电控制电路异常。
先用万用表的交流电压挡测高压变压器的初级绕组有无220V市电电压输入，若没有，维修或更换电脑板；若高压变压器的初级绕组有220V左右的交流电压，说明高压形成电路或磁控管FA异常。此时，在断电后用万用表电阻挡检查磁控管的灯丝是否正常，若异常，需要更换磁控管；：若磁控管灯丝正常，测高压变压器的次级绕组输出电压是否正常。若不正常，需要检查高压变压器；若输出电压正常，检查高压电容HVC、高压二极管HVD是否正常。若不正常，更换即可；若正常，则检查磁控管。
    （6）能加热，但不烧烤微波能加热、但不烧烤的故障原因：一是光波管异常；二是光波管的供电控制电路异常。
    先用万用表的交流电压挡测光波管两端有无220V市电电压输入，若有，说明光波管开路，断电后用电阻挡测量它的阻值确认即可；若无供电，维修或更换电脑板。
    【提示】能加热但散热风扇不转的故障，和能加热但不能烧烤的故障检修方法是一样的，在此不再介绍。
    （7）能加热，但转盘不转、炉灯不亮能加热但转盘不转、炉灯不亮的故障的主要原因是电脑板上的供电电路异常。维修或更换电脑板即可。
    （8）炉灯不亮，其他正常炉灯不亮，其他正常的故障的主要原因是炉灯或其供电线路异常。
    直观检查炉灯的灯丝是否开路或用万用表的电阻挡测量灯丝的阻值，就可以确认灯丝是否正常；若灯丝断，更换即可；若灯丝正常，检查供电线路。
