第一章 变频空调器的整机结构和工作原理
    1．1变频空调器的整机结构
    目前，变频空调器逐渐成为空调器中的主流产品，因此，为了能够正确识别、使用、维护和维修变频空调器，了解和掌握变频空调器的原理、主要部件的结构特点和维修技能已成为现在维修人员的当务之急。

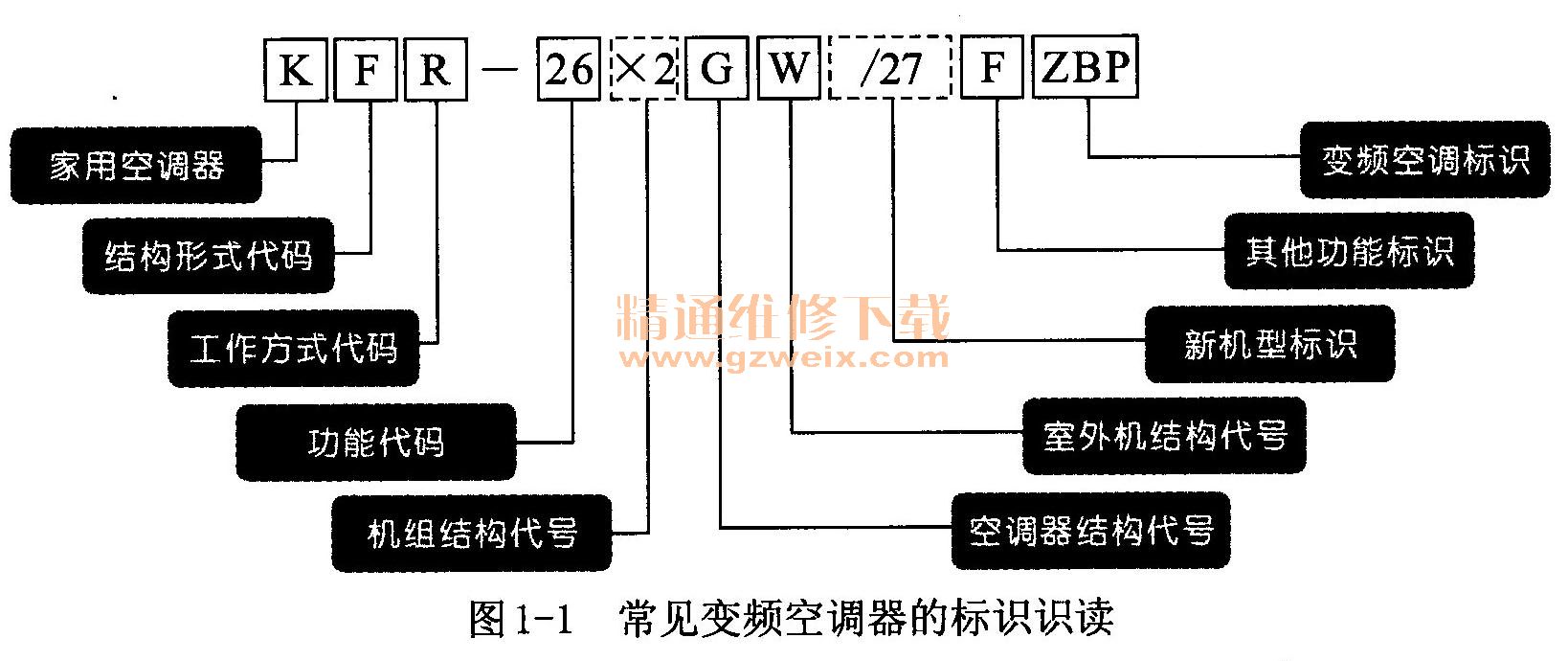

    变频空调器如此广泛，在选用时，要如何快速地判断空调器是变频空调器还是定频空调器呢？这就需要根据变频空调器的标识进行区分，如图1-1所示。

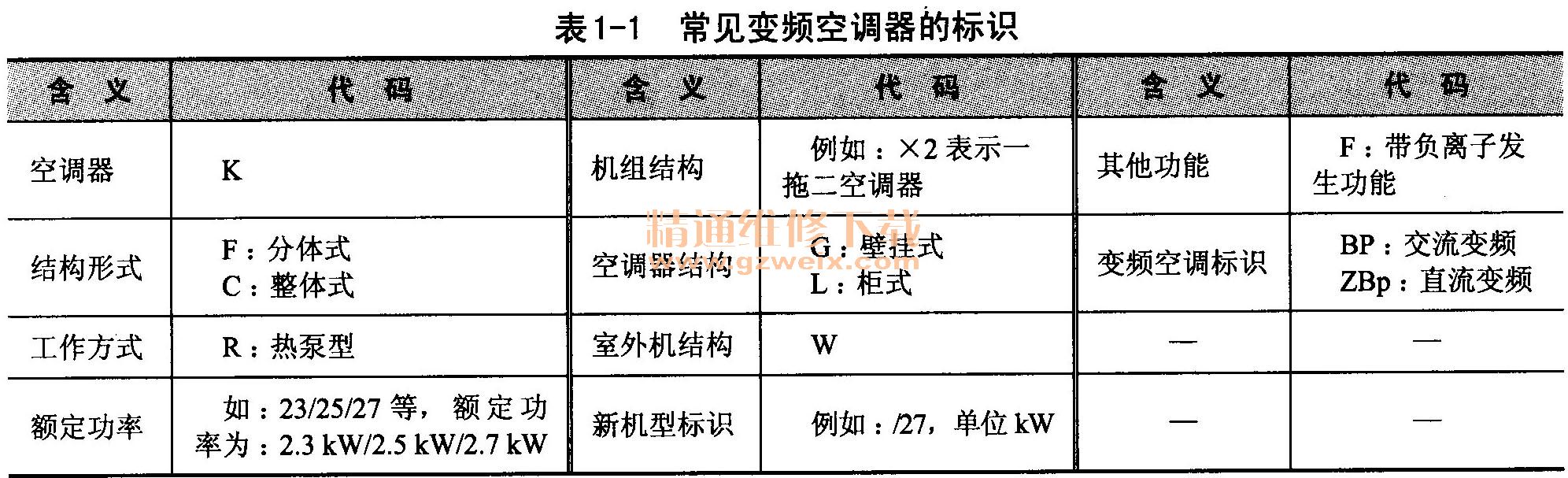

    常见变频空调器的标识，可参见表1-1所列。

    例如：海信KFR-26GW/27FZBp型空调器，根据该空调器的标识可知该空调器为热泵型分体壁挂式变频空调器，具有负离子健康功能，其额定功率为2. 6kW，新型机功率为2. 7kW。
    关键提示：

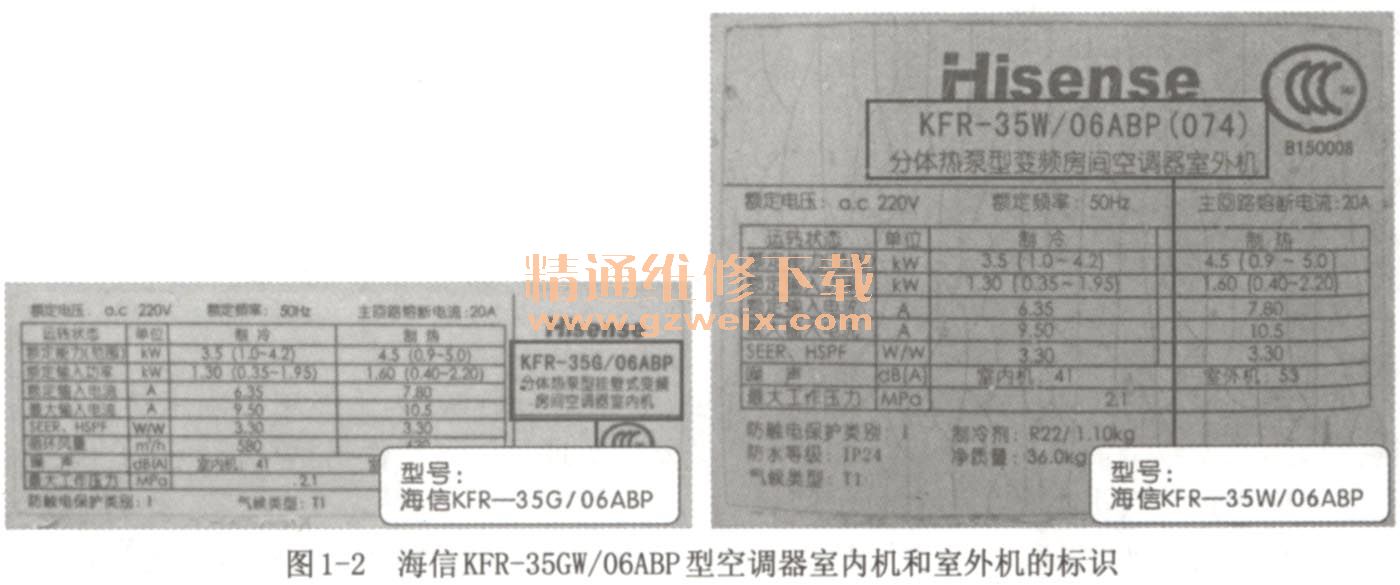

    有些空调器其室内机和室外机进行单独标注，例如：海信KFR-35GW/06ABP型空调器，该空调器室内机的参数规格标识为“KFR-35G/06ABP”，室外机标识为“KFR-35W/06ABP”，如图1-2所示。

    其中，室内机型号KFR-35G/06ABP中，"35”表示该空调器制冷量为35kW，“G”表示分体壁挂式空调器室内机，“06”表示改进序号，“A”表示设计序号，"BP”表示变频。
    室外机型号KFR-35W/06ABP中，“35”该空调器制冷量为35kW，"W”表示室外机，“06ABP”与室内机的含义相同。
    由此可见，变频空调器对于改进机型的标识有两种方法，一种是以功率（如：/27）方式表示，这种比较常见，其含义也明确；另一种是以序号（如：/06）方式，这种方式含义只有生产厂商明确，不便于用户理解。

    1.1.1分体壁挂式变频空调器的室内机结构

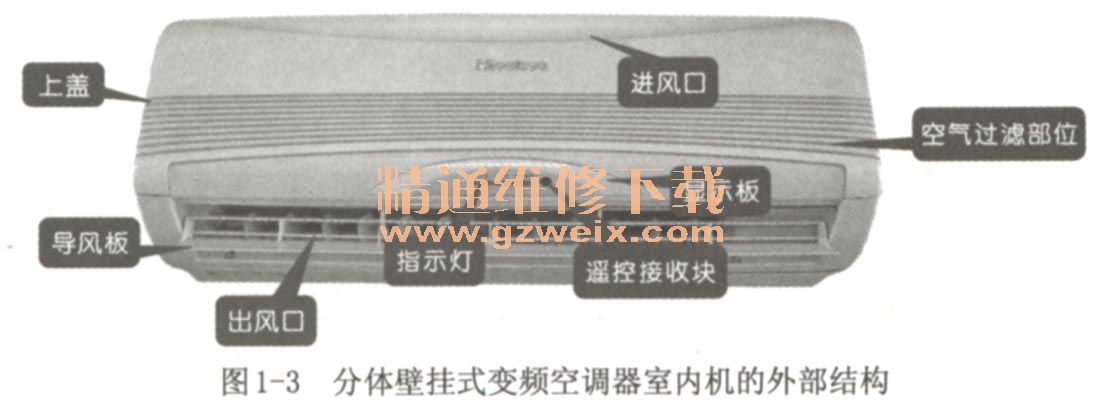

如图1-3所示为分体壁挂式变频空调器室内机的外部结构，主要由进风口、空气过滤部件、显示板、指示灯、遥控接收块、导风板、出风口等部分构成。

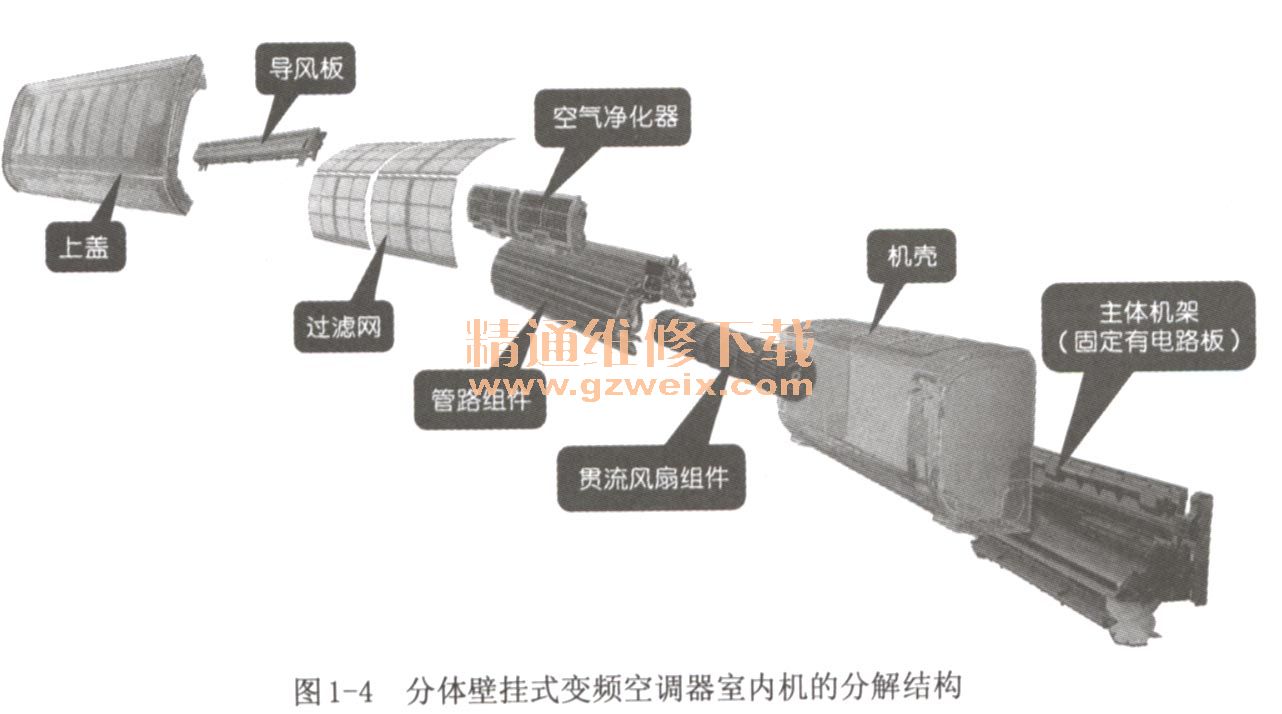

    将分体壁挂式变频空调器室内机分解后，可清楚地看到上盖、导风板、过滤网、空气净化器、管路组件、贯流风扇组件、机壳、底座以及电路板组件等构成，其结构如图1-4所示。

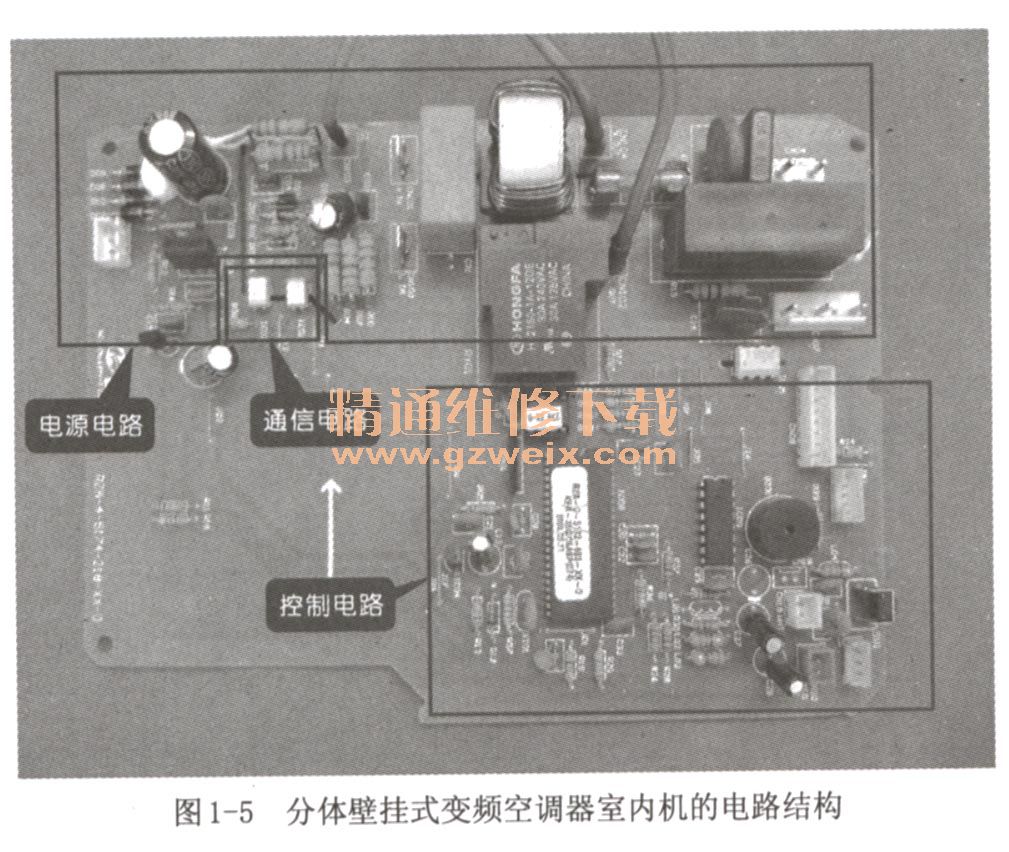

    分体壁挂式变频空调器室内机的电路主要分为控制电路、电源电路、显示接收电路和通信电路等，这些电路之间进行信号的相互传输，实现变频空调器的正常运转，而由于分体壁挂式变频空调器室内机安装较紧凑，其控制电路、电源电路和通信电路均位于同一块电路板上，如图1-5所示。

    1.电源电路

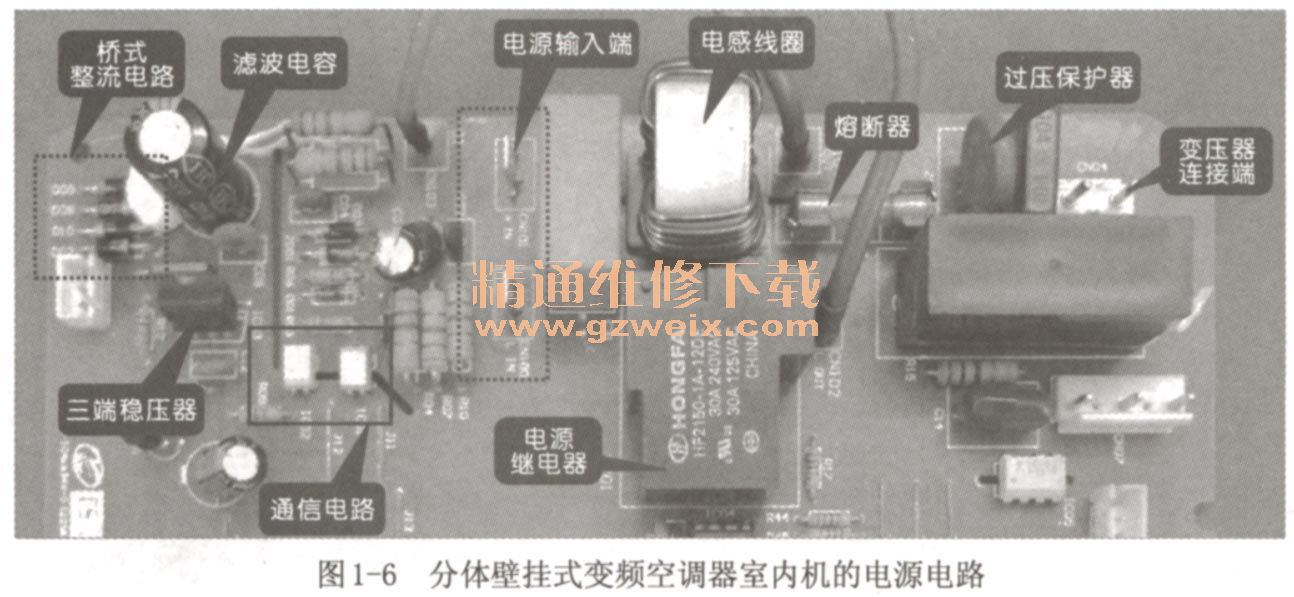

    电源电路为分体壁挂式变频空调器的动力源，该电路主要由变压器、整流元器件、滤波电容、稳压元器件等构成，如图1-6所示。

    2．通信电路
    通信电路是室内机和室外机传输信号的通道，该电路主要由光电祸合器构成，位于电源电路旁边，如图1-6所示。
    3．控制电路

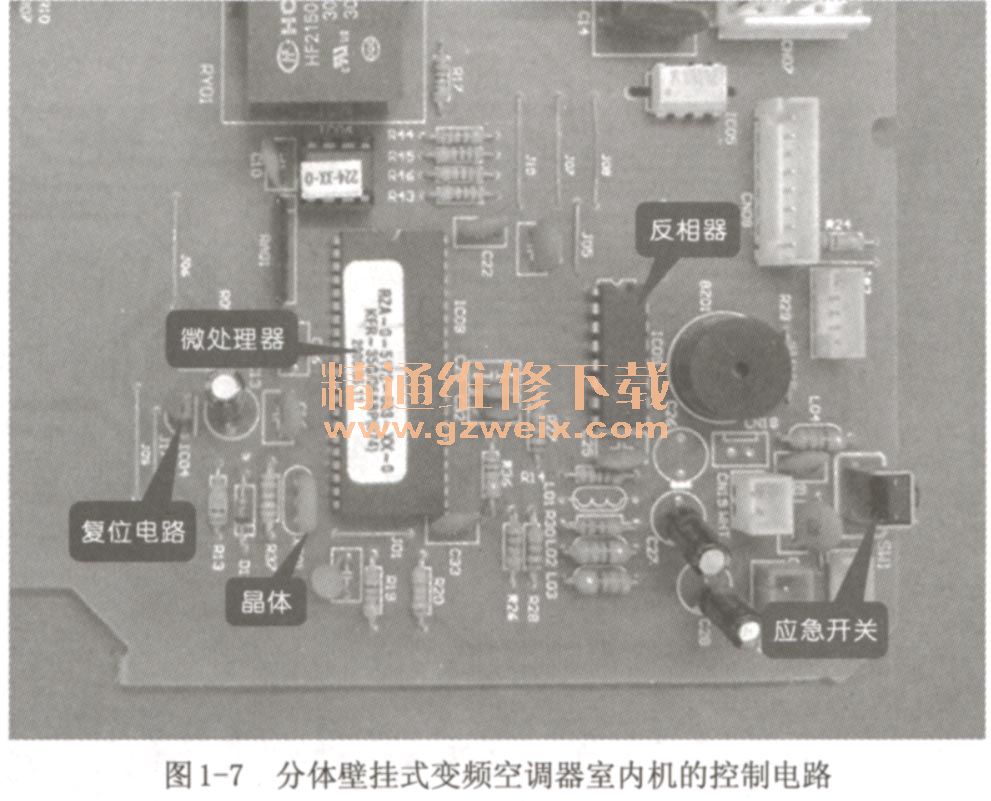

    控制电路是分体壁挂式变频空调器的核心控制部分，该电路主要由微处理器等元器件构成的，其实物如图1-7所示。

    4.显示接收电路
    显示接收电路用于显示空调器当前的工作状态，并接收遥控器送入的遥控信号，主要由指示灯、遥控接收器等构成。
