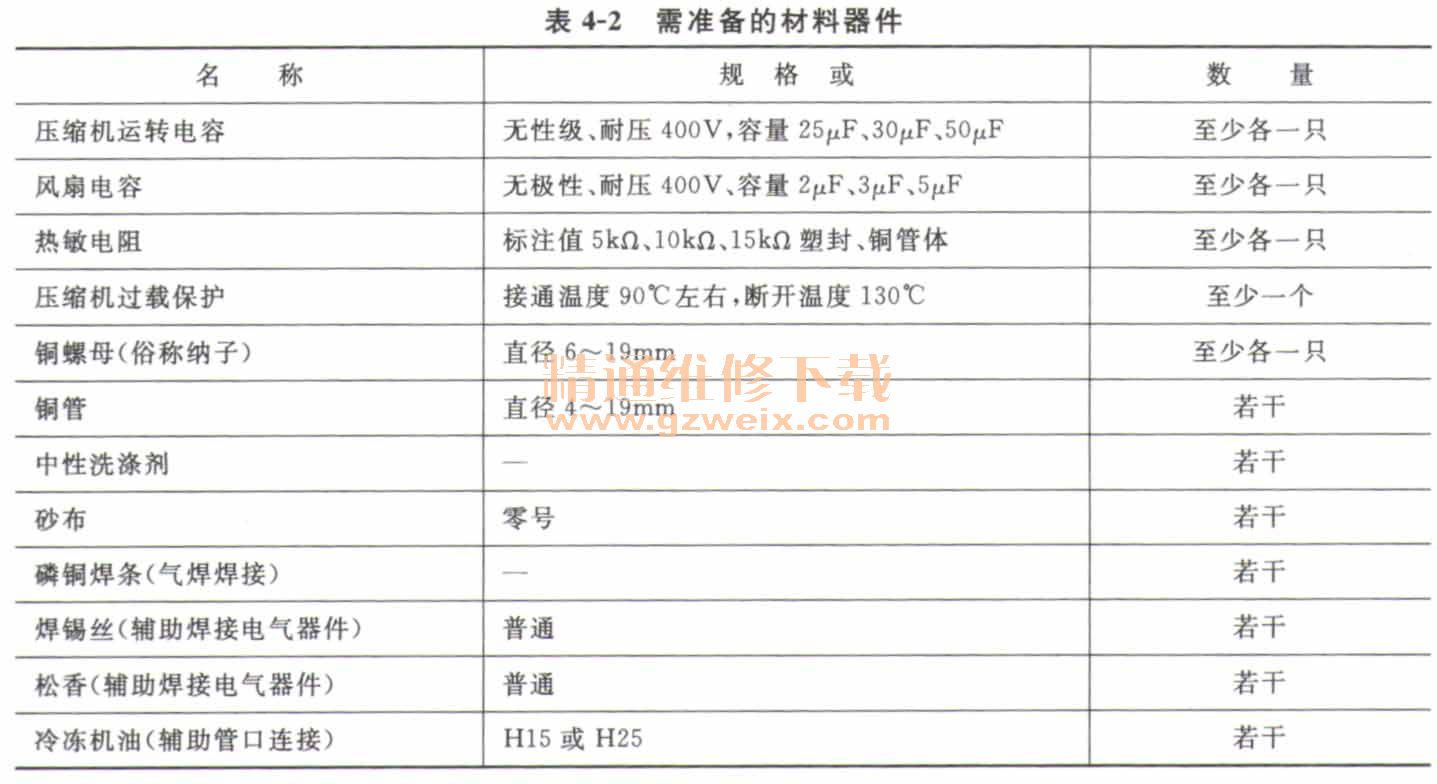

空调器维修工作中常用的工具见表4-1，需准备的材料器件见表4-2。



    4.1   维修设备连接工具
    气带、真空压力表是空调器制冷系统与维修设备之间的连接工具。空调器维修至少需准备双公制气带、公英制气带各一条，16～25kg/cm2压力表2～5块。维修R410A新型制冷剂空调器制冷系统，还需准备2块53kg/cm2压力表及气带。
    （1）气带

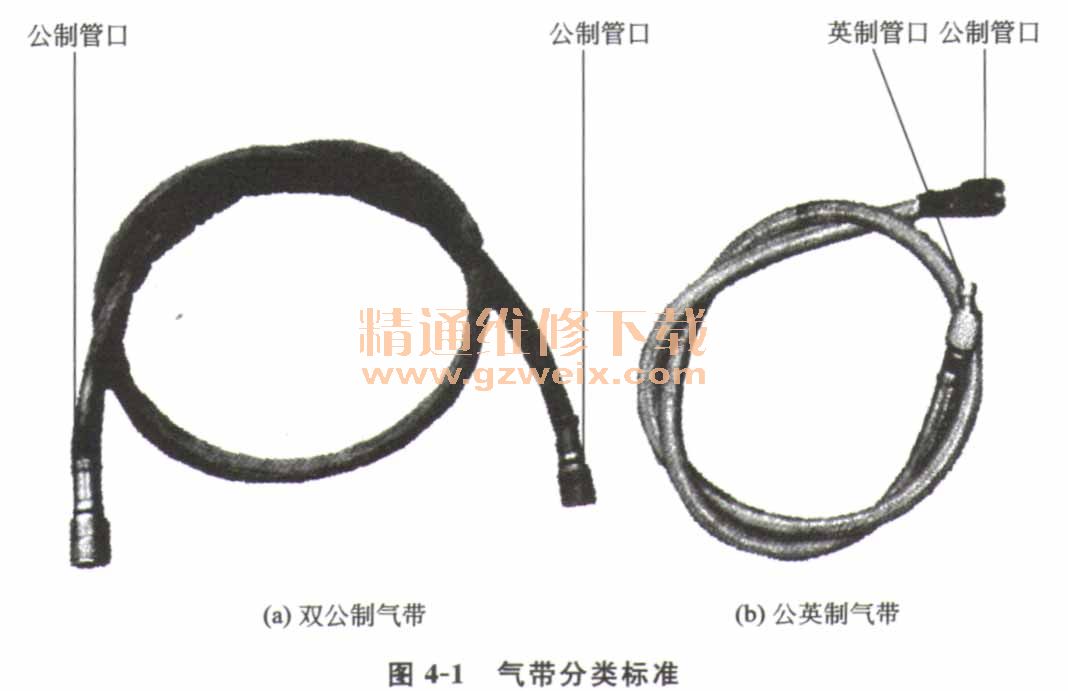

    如图4-1所示是气带实物。气带管口有公制、英制之分。公制管口有外分隔环，英制管口内有顶针。两管口均为公制称为双公制气带；一管口为公制、另一管口为英制称为公英制气带。

    如果将气带比喻为自行车打气筒，双公制气带相当于老式打气筒的气嘴，管口只负责将气带安装到气门芯嘴上；公英制气带则相当于新式打气筒的气门芯嘴，管口既负责将气带固定在气门芯嘴上，又负责气门销内阀门的开关控制。
    维修提示：
    由于公制管口、英制管口的结构不同，只能对应安装在相应的接头上，否则安装不上。
    （2）真空压力表
    如图4-2所示是真空压力表。真空压力表，简称压力表。单压力表的表盘与侧管口始终接通，不受阀门控制。侧管口与下管口的通/断受阀门控制，顺时针旋转手柄关闭阀门，侧管口与下管口断开；逆时针旋转手柄打开阀门，侧管口与下管口接通。

    高低压压力表的左侧是低压压力表，右侧是高压压力表。各压力表与中下端管口的通断，分别受控于对应的阀门。
    警告：
   如压力表管口连接错误，会导致压力表不起作用，具体表现是打开阀门跑气，关闭阀门不能显示制冷系统的压力值。
    （3）压力表与气带的连接

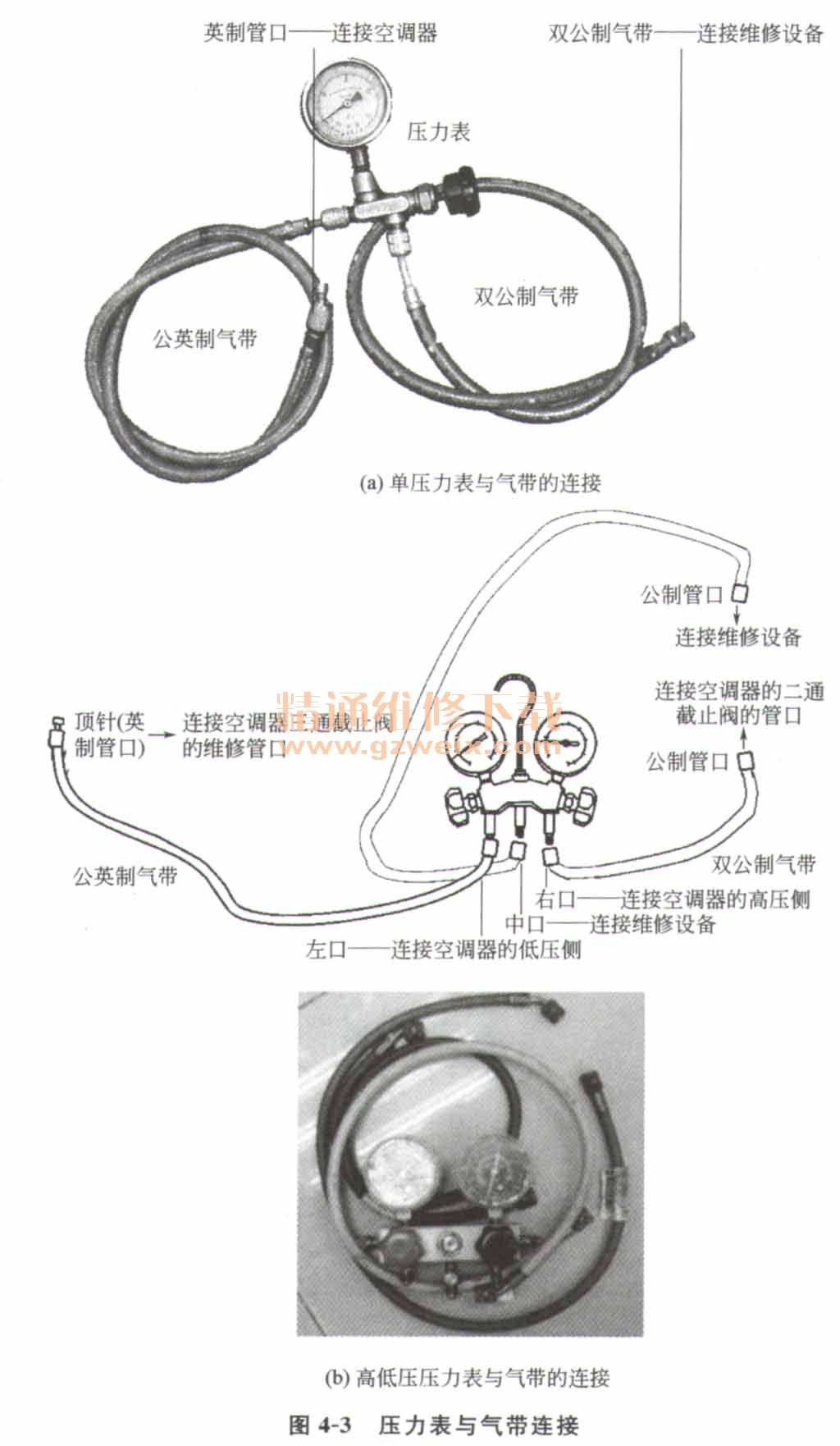

    如图4-3所示是压力表与气带的连接方法，也是维修分体空调器制冷系统必用的连接方式，单压力表的侧管口安装公英制气带，下管口安装双公制气带。公英制气带的另一管口用于连接分体空调器的制冷系统，双公制气带的另一管口用于连接维修设备，如制冷剂瓶、真空泵等。

    高低压压力表，左侧管一般安装公英制气带，右侧管口安装双公制气带。
    （4）压力表与空调器及维修设备的连接

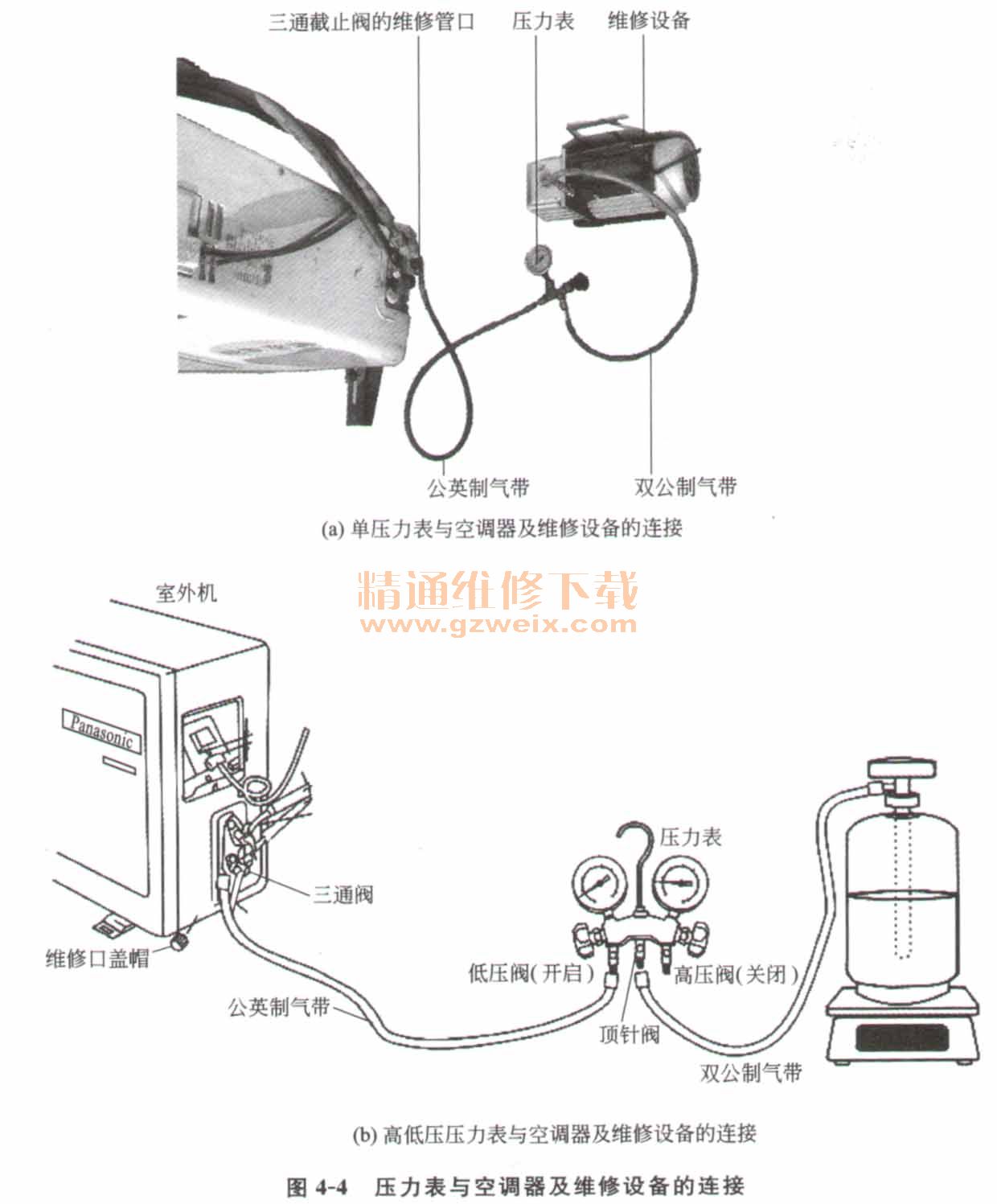

    1.单压力表与分体空调器的连接如图4-4所示，采用的压力表不同，连接方法也有些区别。

    公英制气带的英制管口安装到室外机三通截止阀的维修管口，此时，英制管口的顶针会将维修管口内的阀针顶开，使气带（及压力表）与制冷系统自动接通。双公制气带的另一管口用于连接真空泵、制冷剂瓶等维修设备。
    2.高低压压力表与空调器连接如图4-4 （b）所示，压力表左侧管口安装好公英制气带，其英制管口安装到空调器三通阀的维修管口上，再通过压力表中管口连接制冷瓶等维修设备。使用时要打开压力表的低压阀，关闭高压阀。
