长虹LS20/LS20A机芯液晶彩电软件升级方法
来源:本站整理  作者:佚名  2015-11-20 16:45:16



    2 非USB软件升级方法
    LS20A机芯非USB软件升级方法主要是针对用U盘升级失败或程序损坏更换新程序块的机器。
    1.硬件连接
    1)将通用并口线一端连接到升级工装的输入端口“JP4”上,另一端连接到计算机的“并口”上。
    2)将通用VGA线一端连接到升级工装的输出端口“JP5”上,另一端连接到待升级的整机VGA端口上。
    3)连接工装的翰出端的USB接口与计算机的USB接口。
    4) TV整机上电,遥控开机,使整机处于正常工作状态。
    5)老工装升级连接线需用LS10机芯升级的专用线。
    2.软件升级

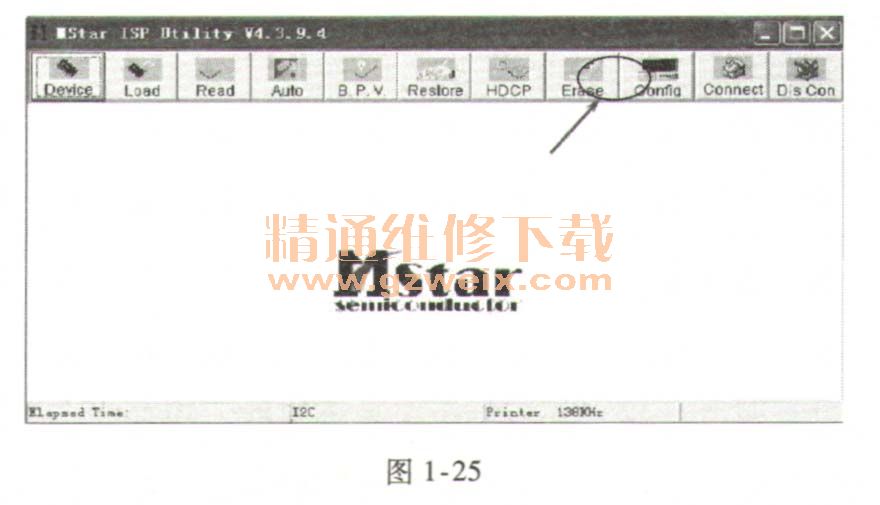

    1)将工具软件安装包“ISP-T001V4394. rar"复制到C盘,解压缩到一个文件夹。双击“ISP-T001V4394. exe",出现如图1-25所示窗口。

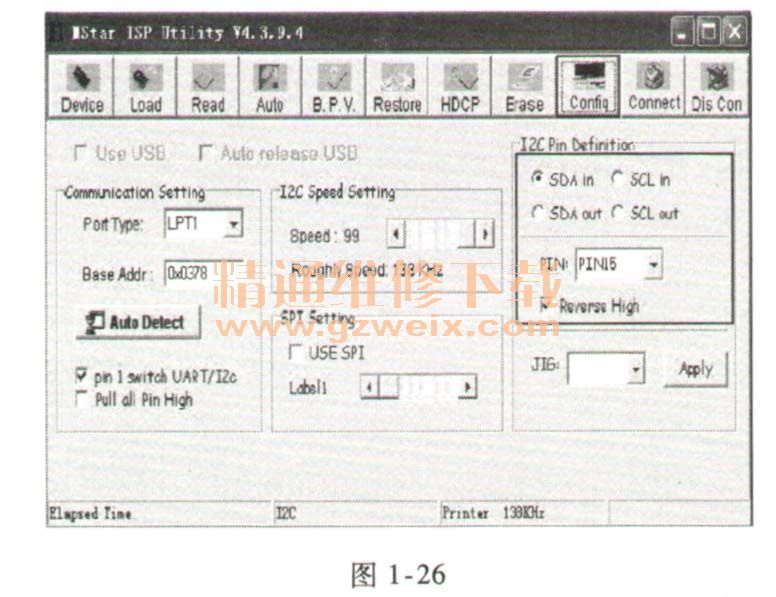

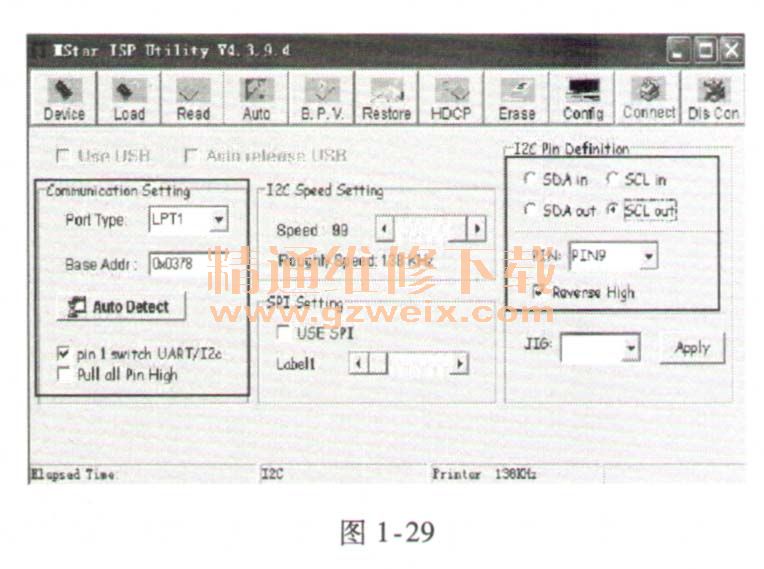

    2)在I2C Pin Definition下面有四个按钮,分别为“SDA in”、"SCL in"、"SDA out"、"SCL out"。四个按钮下面有“PIN”和“Re-verse High”两个选项,"SDA in" 、"SCL in" 、"SDA out" 、“SCL out”具体配置如图1-26~图1-29所示。








    3)如图1-30所示,单击“Auto Detect”按钮,Base Addr栏后显示“OK”,即可进行下一步骤。

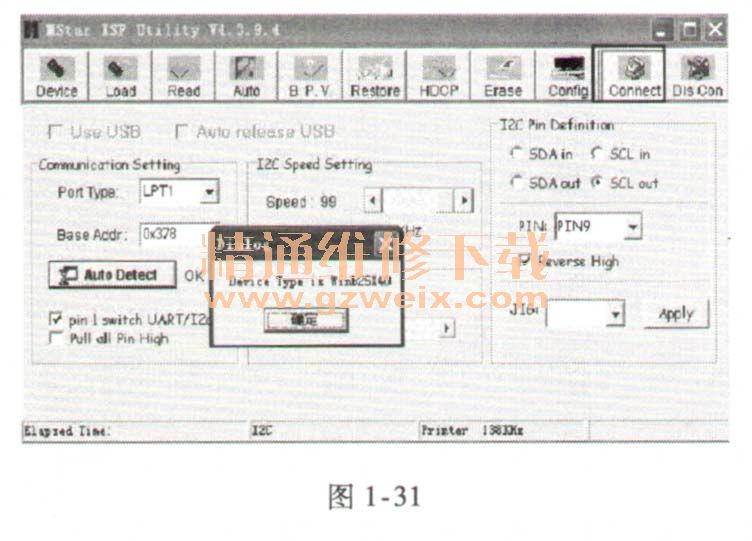

    4)单击“Connect”按钮,出现图1-31所示的提示,则表示连接成功。

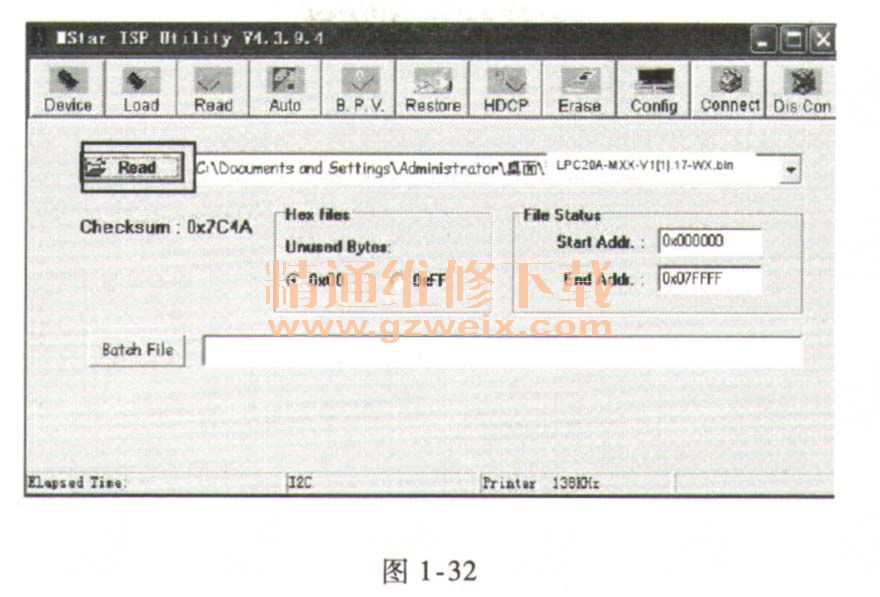

    5)如图1-32所示,单击工具条中的“Read项”,单击“Read”加载软件,将软件加载到升级程序中。
