长虹液晶LS42S机芯是2013、2014年推向市场的一款普通液晶电视机芯，采用MSTAR芯片TSUMV59XUS-SJ作主芯片，完成图像、伴音和控制三大功能信号的处理和控制，主板编号为JUC7.820.00066596，见图1实物介绍，整机信号处理框图见图2。此主芯片最大特点是，对不同格式信号处理无需外挂动态帧存储器，故主板元件使用数量大减少，电路结构简单、工作可靠性高、维修容易。代表产品：LED28C3000、LED32C3000、LED39C3000、LED42C3000、LED32B2000C（L60）、LED32B2000C（L59）、LED42B200OC（L60）、LED32B2080（L59）、LED32B2080（L60）、LED42B2080（L60）、LED32B1180、LED42B1180、LED32B1280、LED42B 1280 、LED42B 1280（L58）、LED32B 1300（L58）、LED42560、LED42B21000、T.FD42B3060（L60）、LED42D30、LED46B 1000C（L58）、LED42B 1080等。



    1．主要IC功能
    U13：主芯片，型号为TSUMV59XUS-SJ，完成各类信号源接收，并做模数转换ADC、视频解码VidE0Decoder、格式及分辨率转换Scaler、3D梳状滤波YC分离、多媒体解码、LVDS TX等处理，形成LVDS信号去TCON。此芯片还完成各种节目源音频接收与切换、Audio ADC、Audio DSP（数字音频处理）并输出音频去伴音功放。除此之外，芯片还集成有控制系统，接收遥控或本机键控指令，转换成OSD显示和控制相应主板相应电路和U13内相应单元电路工作的控制指令。
    U2 ； A04803A或IRF7314P沟道开关控制块。通过它开关控制去液晶屏TCON板的供电。
    U26：MX25L3206EM21－12G或EN25Q32A－100HIP。 Flash块，存储整机运行的所有程序、HDMI的HDCP KEY数据和用户调整控制信息和OSD字库。
    U6 : SYC812FA。输出1.29V，满足U13内核工作。
    U802 : TPA3110D2PWPR，数字功放。
    U800: TDA18273HN/C1硅调谐集成块，输出模拟中频信号去U13。
    U41: AZ1117H-ADJ输出1.8V，满足U13内DDR工作。
    2．图像信号处理
    该机芯能完成对1路射频RF（即传统的TV信号）、1路AV视频、1路YPbPr高清节目、1路VGA节目、2路USB（USB2.0）和2路HDMI数字高清节目源接收及处理，并输出1路AV信号去AV输出端口和输出LVDS信号去TCON板作进一步显示处理。
   （1）RF射频信号处理
    RF信号，即传统的闭路电视信号。该信号的处理由调谐电路和主芯片U13内部部分电路完成。
    该机芯用了两类调谐电路：一类是独立于主板的数字调谐器U27（型号DMI22 -C2I1RH或DMI20 -C21lRH-H），一类是直接安装在主板上的TDA18273（位号：U800）集成块。使用U27时，需要提供1路5V供电、一路I2C总线信号和一路自动增益AGC、RF信号经U27处理后，输出一对相位相反的模拟中频信号IF -IN、IF +IN、IF -IN经耦合电容C357、C355、C358、C369去主芯片U13的54脚，IF +IN经C365 、C361、C366、C363去U13的53脚。当主板上直接采用U800时，RF信号通过射频隔离器XS800，送入由C817、C819、L800等组成的RF带宽滤波电路，滤除掉射频带宽以外的无线电波信号后送入U800的②脚。U800组成调谐电路无需L、C振荡元件，IC工作只需一个挂接在14、15脚的16MHz晶体产生时钟基准信号。在I2C总线控制下，经IC内分频器产生不同频道所需载波，以此完成RF调谐选择频道。

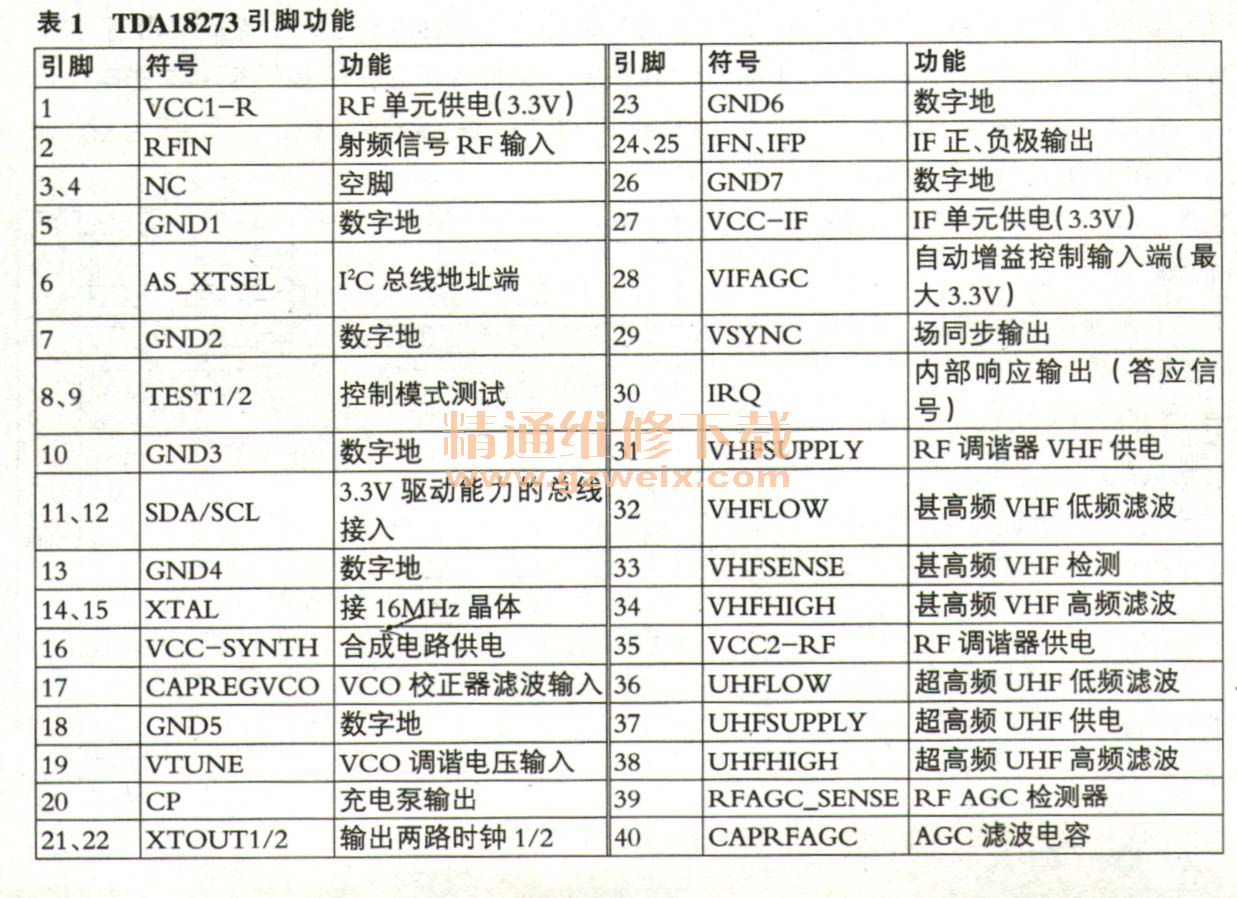

    IC的31～34吸孕脚外接L、C元件，用于VHF射频段带通滤波，而36～38脚外接L、C元件用于UHF段RF信号带通滤波。这些外接元件不能随便改变大小和位置，否则将导致接收相应频段信号出现干扰或无图。RF信号经U800处理，从24、25脚输出IF-IN、IF+IN两路信号，并入U27输出IF通道，进入主芯片U13的54、55脚。TDA18273脚引脚功能见表1。

    RF信号经调谐形成的中频信号全在U13做中放和视频处理，与中放和高放有关的有55脚（AGC输出端）和允总线通道及时钟振荡晶体Y1（24MHz）。 AGC从55脚输出经R904、R905去U27的①脚或U800的28脚。为提高AGC控制稳定和控制范围，AGC通过R200接在VCC-IF（3.3V）电源上。U27或U800的I2C总线控制信号来自U13的91、92脚，为提供I2C总线驱动能力，两路总线信号从91、92脚输出后，通过R374、R376分别挂接在VCC-IF（3.3V）电源上。晶体Y1产生时钟经内时钟管理器为整个主芯片单元电路工作提供各种时钟，包括CPU程序、SCALER格式转换、色解码时所需的PAL、NTSC制等色副载波、音频解压及数字音频处理取样时钟等，故Y1产生时钟相位发生偏移会出现接收TV、AV信号无彩或有时伴音异、不开机等故障。
   （2）AV视频信号
    AV视频信号通常是机项盒、DVD等输出的一路视频、两路音频的信号源，这些设备输出视频信号通过插座J11接入。其中，视频信号经R203、C145接入U13的31脚。电路中R216（75Ω）接在视频输入通道与地间，目的是实现输出与输入设备间阻抗匹配，防止信号传输衰减，而C145有隔直、耦合作用。
    U13内输入脚自身设置有抗瞬间尖峰脉冲冲击静电干扰元件，防接插瞬间电击损坏U13。 TV、AV视频信号在U13内进行视频切换后，作进一步亮色分离、色解码、ADC转换后按屏格式要求在U13内作格式转换后形成LVDS去TCON作进一步处理。
   （3）USB信号

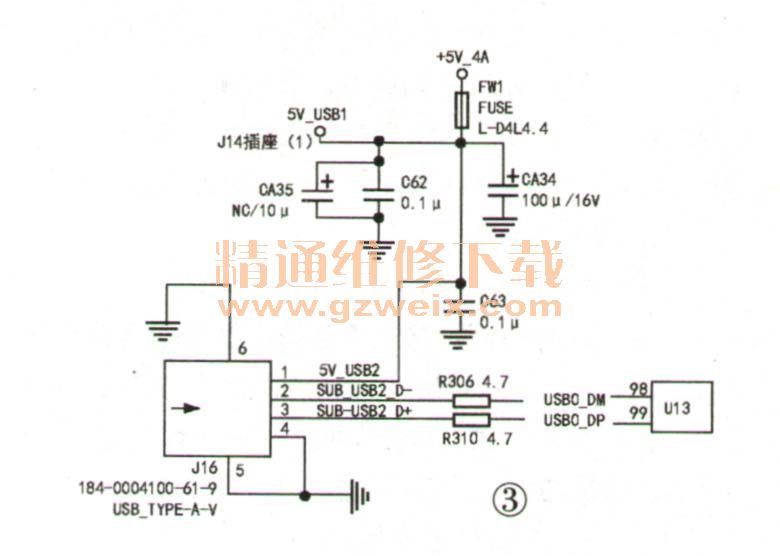

    主芯片U13的98、99、101、102脚分别接来自USB端口J14、J16输入的两对数字信号。USB信号通道接有阻抗为4.7Ω的限流电阻R306、R310和R303、R305 、U盘工作要求主板提供5V、500mA的电源。USB端口有2.0的，也有更高档的USB3.0，后者与前者区别在端口上增加一对RX\TX通道，大大提高了传输速率，可实现传输3D节目和支持4Kx2K超高清分辨率节目传送。两路USB端口供电来自5V-4A（来自U3输出的5V），通过可恢复热熔断保险丝FW1接入，见图3。

    USB存储的是各种以数字压缩编码的多媒体节目，这些压缩节目要做数字解压和解码处理，并与系统安装的解码程序支持有关，并非在网上或其他渠道收集的所有节目都能播放。该机芯采用USB2.0端口标准传送节目，支持MPEG1/2/4、H.264、RM、RMVB、M0V、MJPEG、DIVX等视频编码文件，支持JPG、BMP、PNG等图像文件解码和MP3、M4A（AAC）、WMA等音频文件的解码。其他格式文件因整机系统软件限制，将不能播放。
    另外，USB端口还能用于整机软件升级。软件升级时，需将程序软件如LPC42 -MXX-V 1 .03.bin改写成CHV59 _LCD.bin，再将它放入空白U盘中，并插入USB 1端口（（J14插座），然后将电视机工作状态切换在TV源下，进入总线调试状态，找到“设置／服务”选项中的下级菜单中的“软件升级”，后点击“确定”，即可进行自动软件升级。系统升级完成后进入总线调试M模式，执行初始化数据后遥控待机退出工厂模式即可。注意，升级中绝不能中断整机供电，否则导致不能再开机。
