方法2：使用普洛烧写器烧写

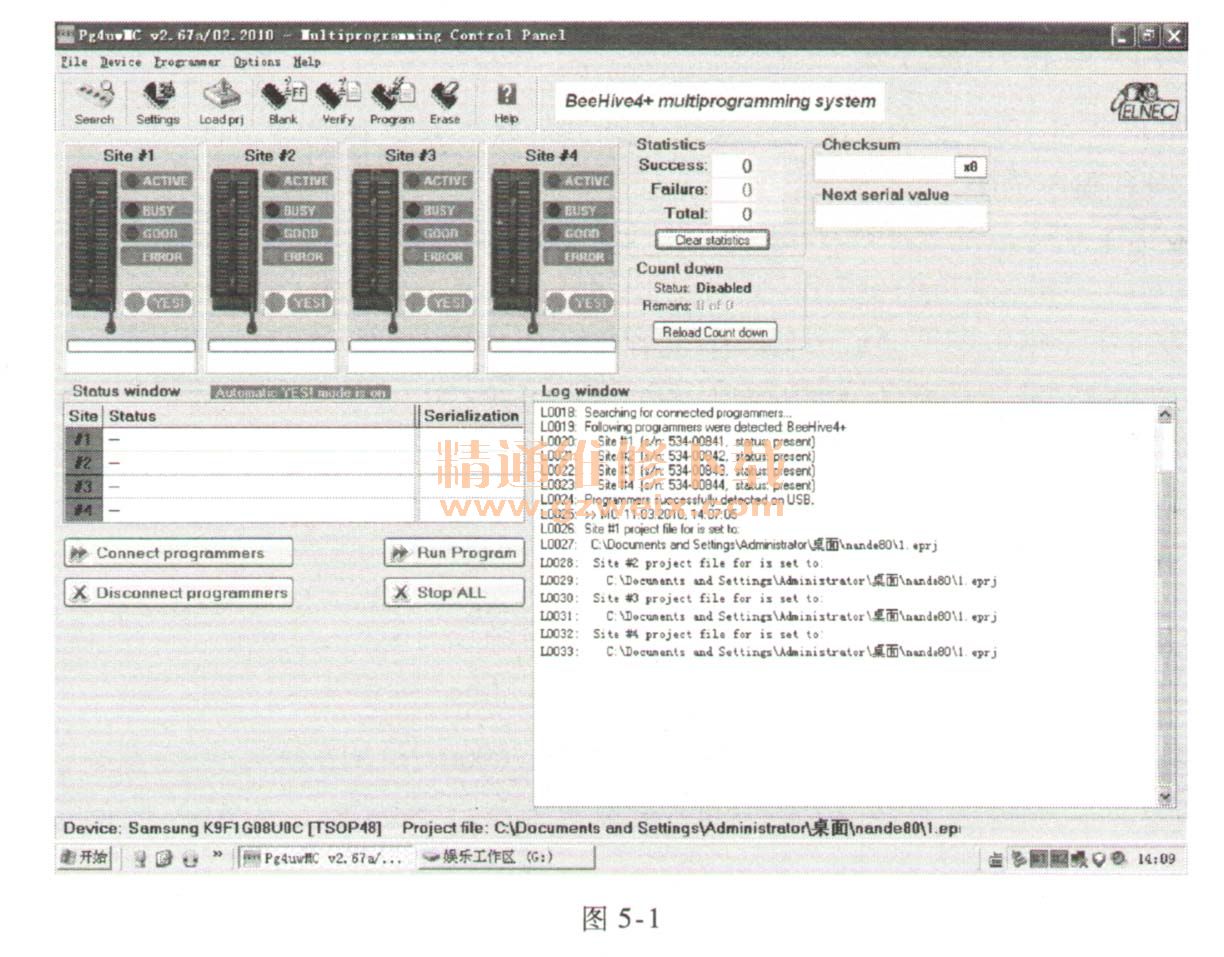

    1）双击烧录程序“Pg4vwmc. Exe”（V.67a/02.2010），出现图5-1所示窗口。

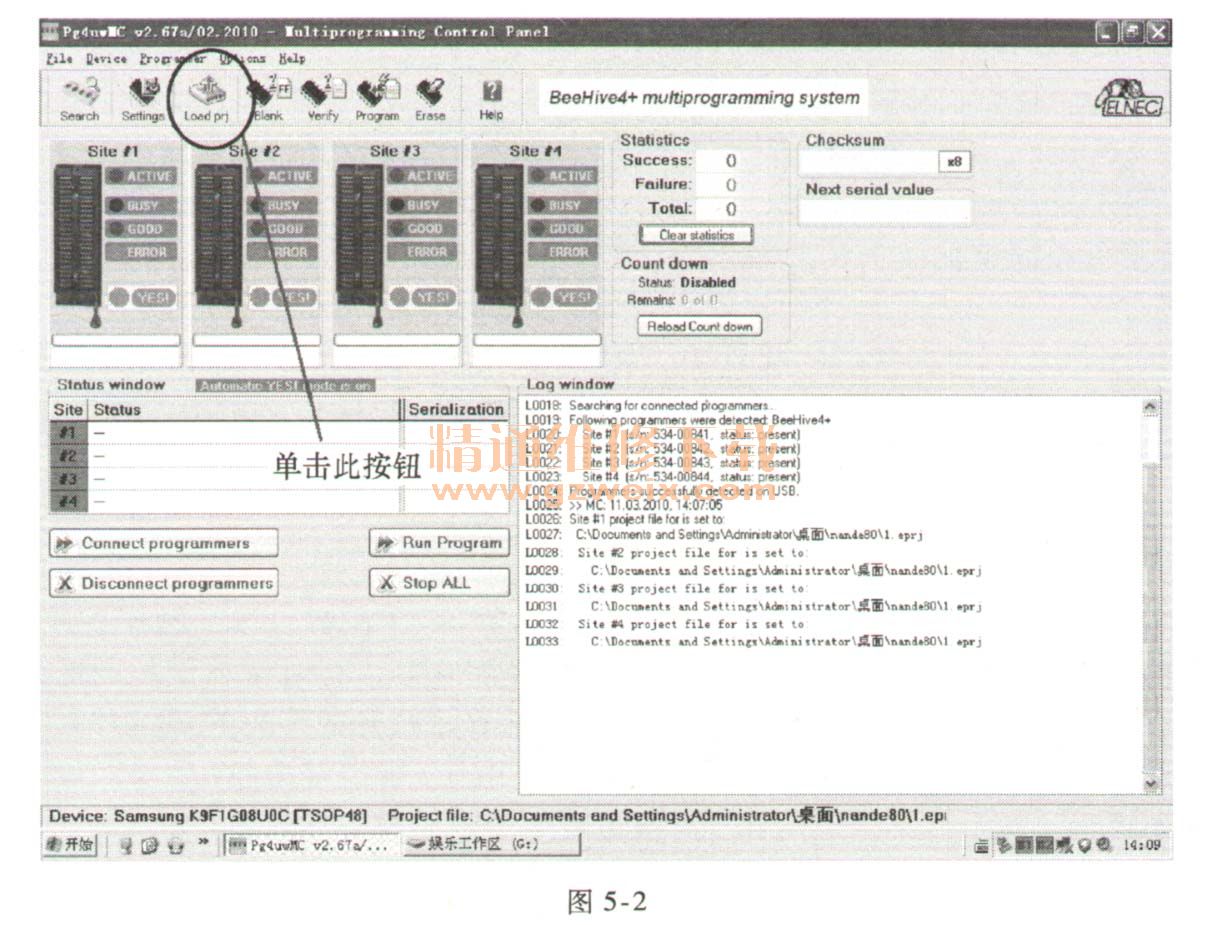

    2）单击程序中“Load prj”，图标，图标位置如图5-2所示。

    3）出现如图5-3所示的对话框。

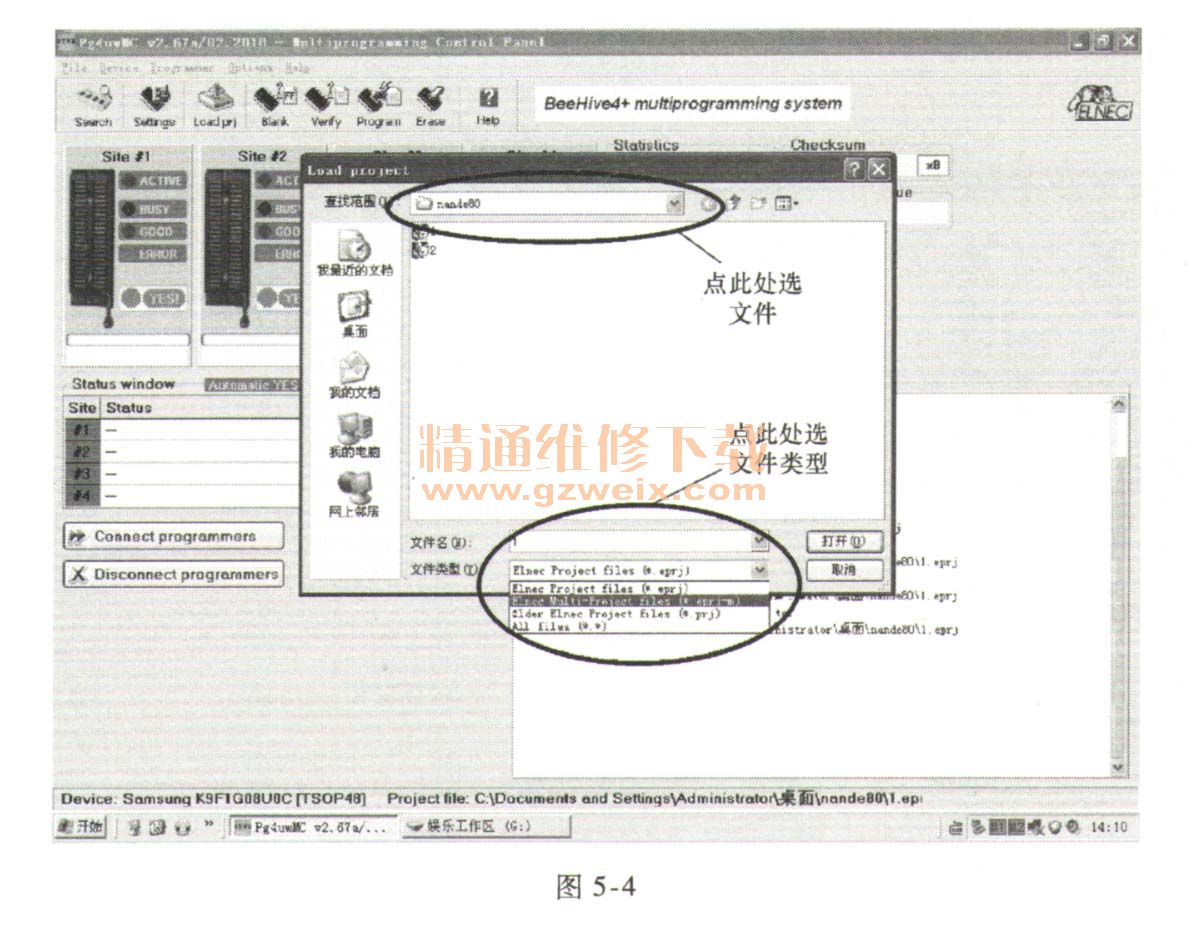

    4）在查找范围中选中待烧录的程序nande80（待定，详情参考“设计技术资料电子文档归档清单一览表”，该软件由设计师制作，在技术管理部归档）。选择文件类型为Elnec Multi-project files（* . eprj-m），如图5-4所示。

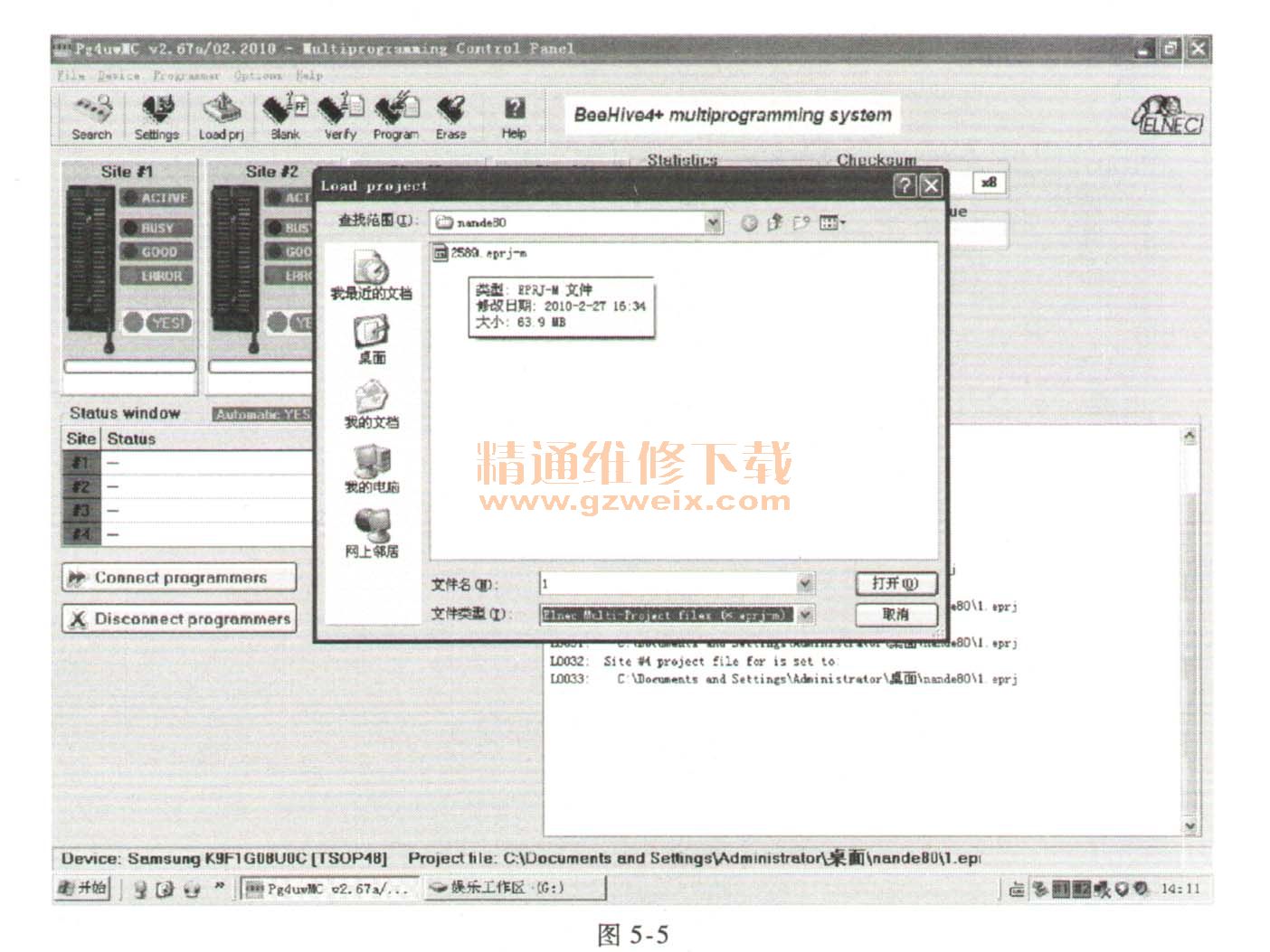

    5）选择好文件类型后出现如图5-5所示对话框，单击“打开”按钮。

    6）单击“Connect programmers”，按钮，如图5-6所示。

    7）等待程序导入，至图5-7中4个插座status显示状态均为“Ready”。

    8）等显示状态均为“Ready”后，将IC物料放人IC插槽中。单击“Run program”按钮，如图5-8所示。

    9）等待烧写，当图5-9 Statu。状态栏中显示烧录OK时（#1代表IC插槽1，依次类推），烧录完成。每烧写成功一个，在Statistic。项目栏中Success数量＋1，烧写失败时Failure数量＋1。

    10）烧写成功后取下IC，重复第8、9步继续烧录。
