创维8M61机芯液晶彩电软件升级方法

来源：本站整理作者：佚名 2015-11-25 14:31:02

    4．烧写SPI FLASH（MBoot）， EEPROM（母片）
    下面是烧写MBoot的方法与过程，此方法同时适用于烧录存储母片、MEMC模块程序IC，只是所使用的程序和芯片型号不同。
    用Gang08工具烧录：
    1）主板位号U44（MBoot）。
    2）程序：MBoot. t3-87E-D0 1 A-128-128-800M-4X-MODE-E61-16K. bin。
    3）烧录方式：必须在贴板之前烧录。
    烧写方法和各步骤如下：

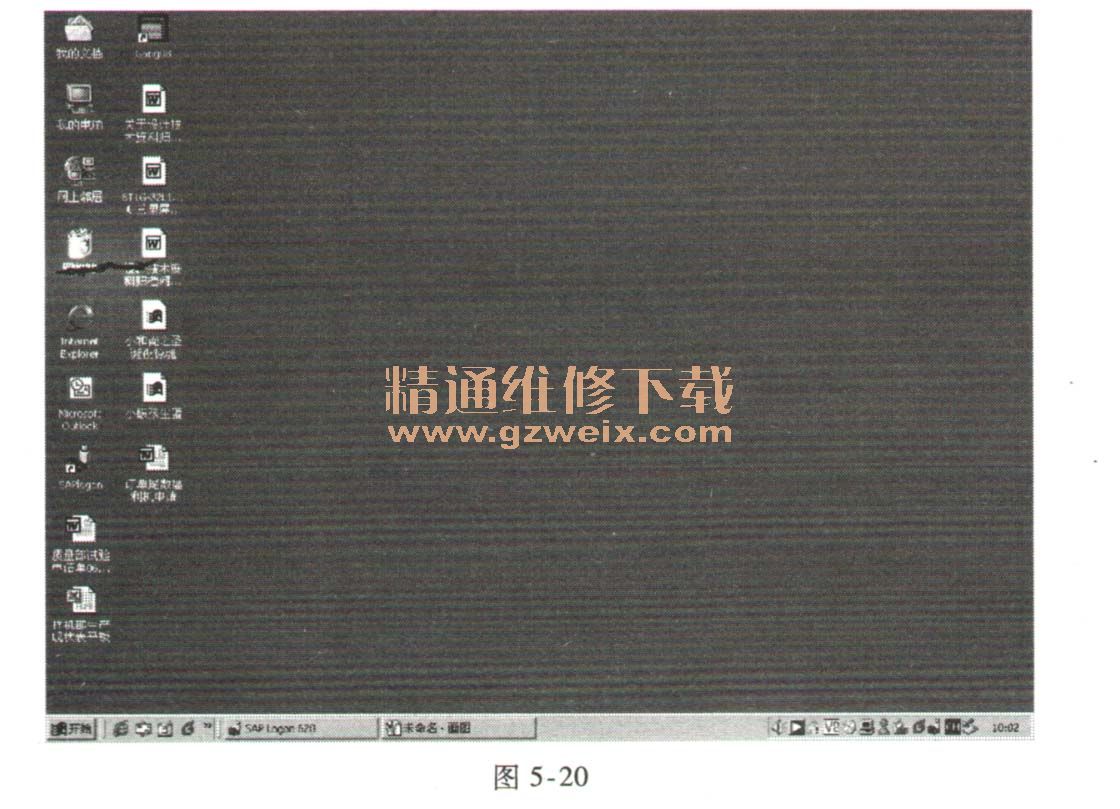

    1）单击Gang08工具软件，如图5-20所示，出现图5-21所示窗口。

    2）单击图5-21箭头所示图标，出现图5-22所示对话框。

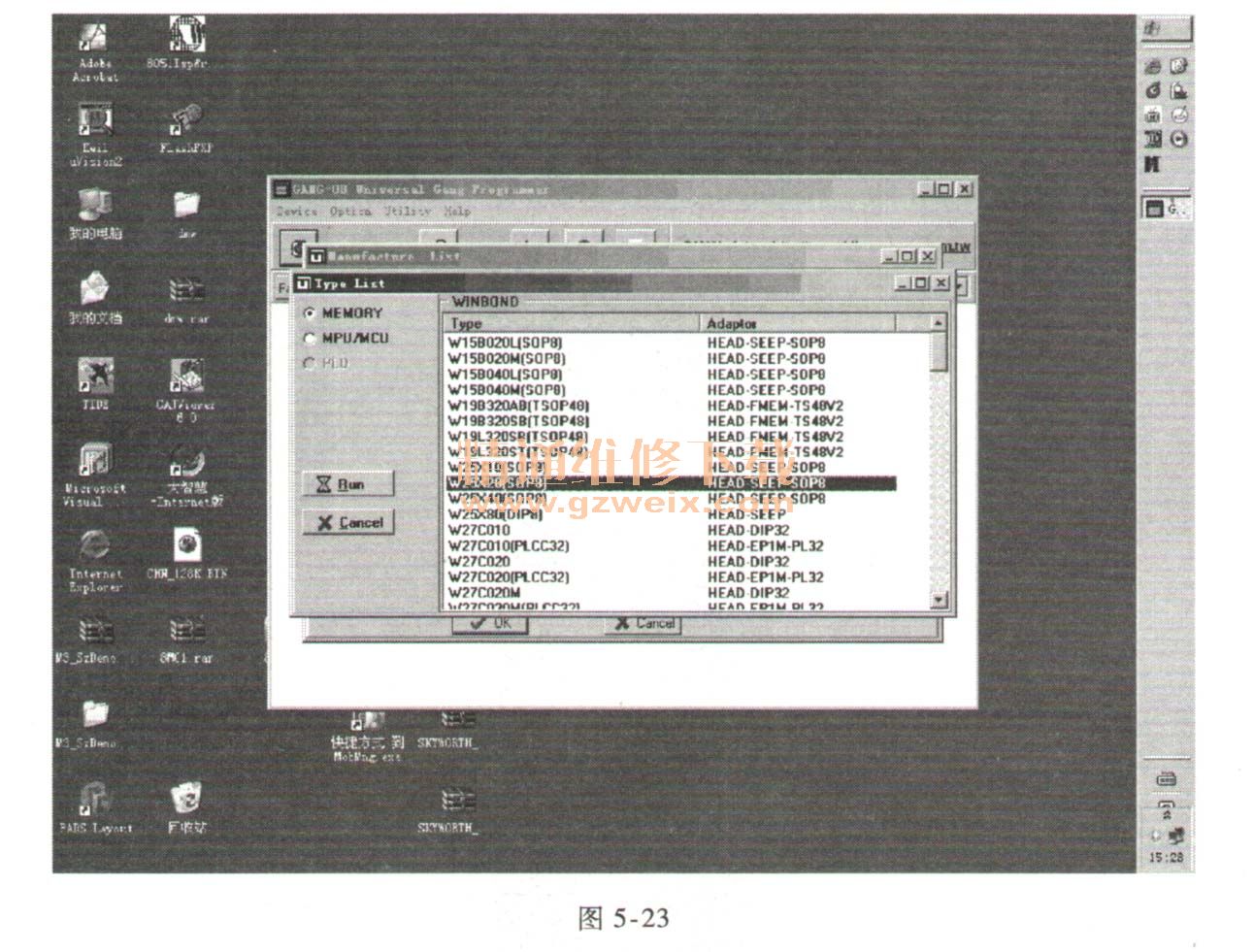

    3）双击“EON”选项，出现图5-23所示的对话框。

    4）双击“EN25F16-100HIP”，项，如图5-23所示，出现图5-24所示的对话框。

    5）单击“确定”后，出现图5-25所示的窗口。

    6）单击“File”菜单，选择“Load File”，如图5-26所示。

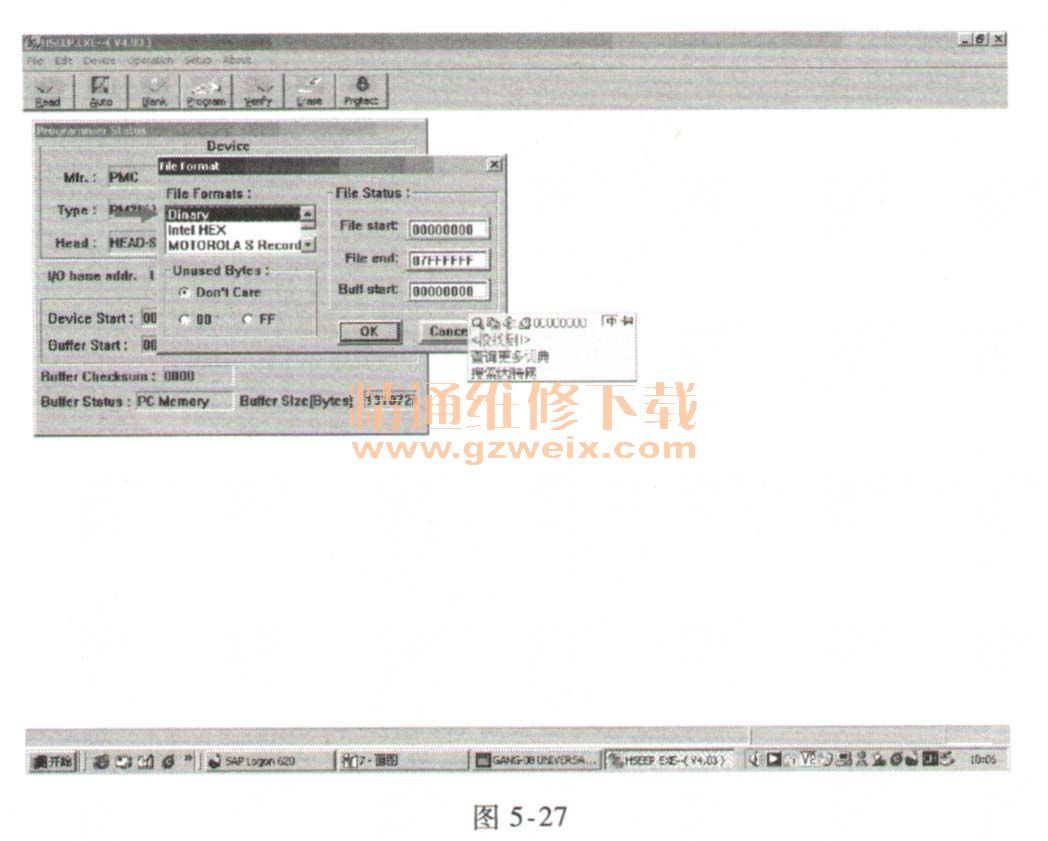

    7）双击“MBoot. t3-87E- D01A-128-128-800M-4X-MODE-E61-16K. bin”文件，如图5-26所示，出现图5-27所示的对话框。

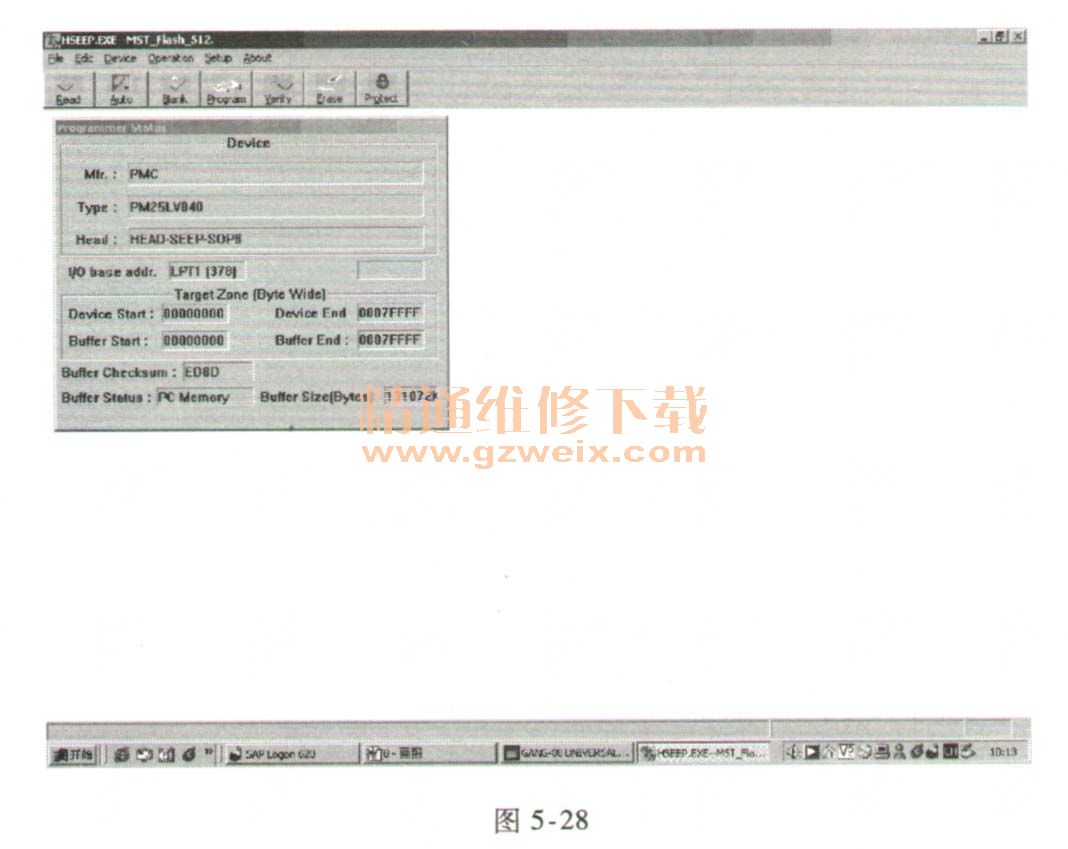

    8）选择“Binary”，单击“OK”后，如图5-28所示。

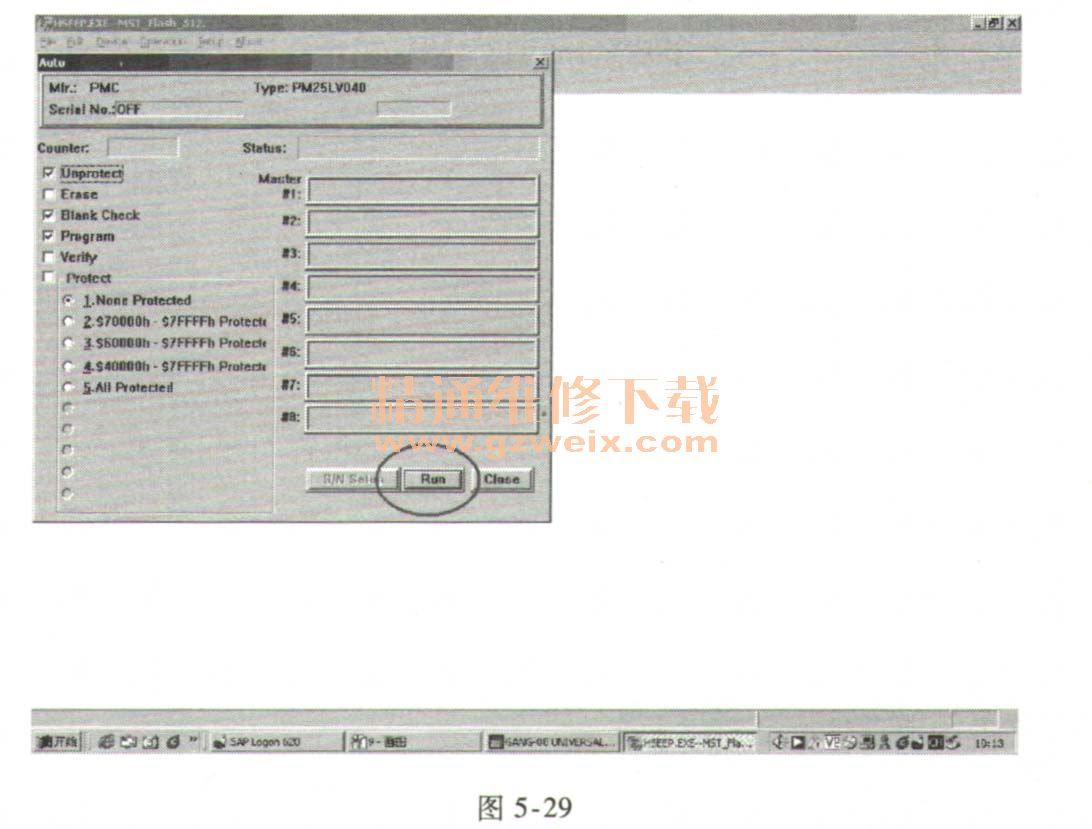

    9）单击图5-28所示“Auto”按钮图标，出现图5-29所示对话框。

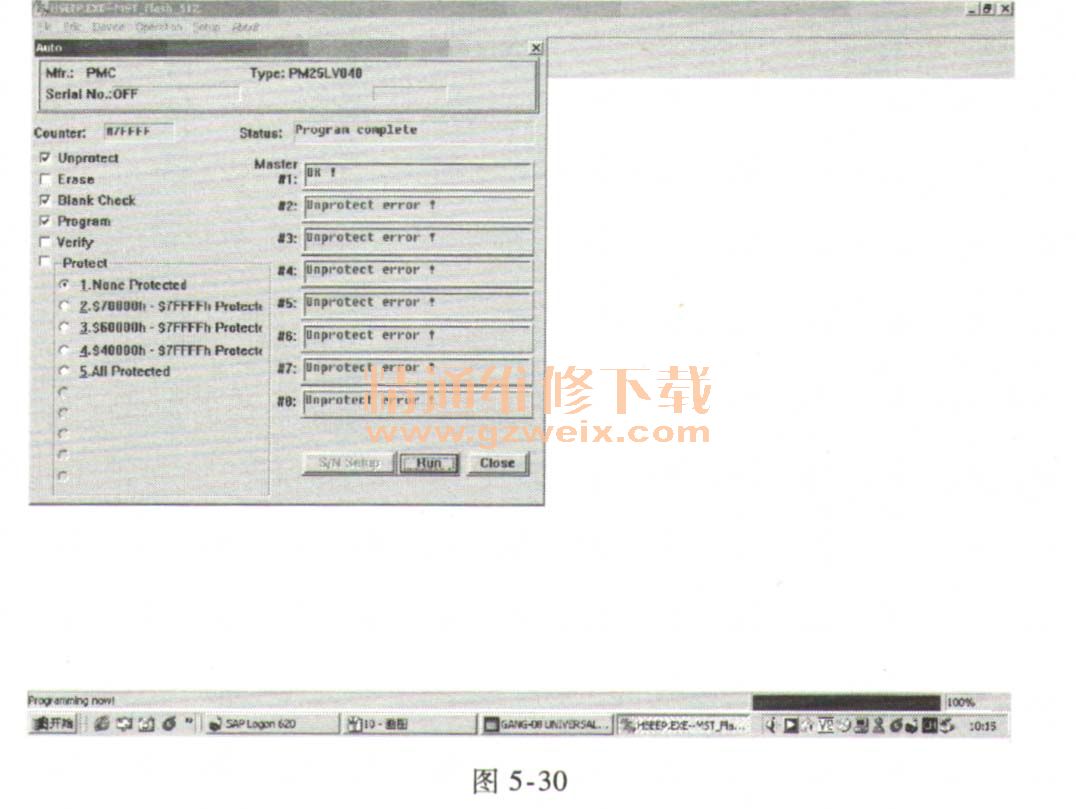

    10）单击图5-29圆圈所示的“Run”图标，开始烧写程序，程序烧写完毕后取下IC即可，如图5-30所示。

    5.烧写HDMI-KEY、MAC地址和防，货条码
    1） 8M61方案hdcpkey， mac地址和条码采用工程部制定的A类方案烧写（即生产线用由工程部制作的第二代烧录仪统一烧写）。
