1. U盘升级操作步骤
升级文件（扩展名为．sks）放入U盘，进入USB，切换到文本这一项，用遥控操作选择到此文件，按“确定”键进行升级。升级时，会先进行文件内容的检测，如果两个软件的机芯名不一样时会提示机芯不一样，不允许升级；如果两个软件的屏不一样时，也会提示。此时如果要强制升级，请再按一次“确定”键进行升级。升级过程中，请不要关闭电源，升级时间大约为2min，请耐心等待。
2．工装升级方法和步骤
（1）硬件工具
计算机1台、专用升级工装1个、并口线1根、通用VGA线1根、USB连接线1根。
（2）硬件连接方法
1）将通用并口线一端连接到升级工装的箱人端口上，另一端连接到计算机的“并口”上。
2）将通用VGA线一端连接到升级工装的输出端端口上，另一端连接到待升级的整机VGA端口上。
3）连接工装翰出端的USB接口与计算机的USB接口。
4） TV整机上电，遥控开机，使整机处于正常工作状态。
（3） HDMI KEY烧录说明
1） EEPROM 24C32的器件地址是A0。
2）第一次烧录程序后，交流断电再开机会初始化EEPROM 2402（同时会写一个默认HDMI KEY和特征码）。
3） HDMIKEY存储在24C32末尾，从0xE90开始，共329个字节。特征码存在第2个字节（即地址0x01处），值为0x22， BarCode存储在24C32最后32个字节，从0xfe0开始。
4）因8K29本身芯片当中没有带HDMI KEY，虽然生产母片里已经写了一个通用KEY用于生产线检验，但整机打包前还需要写一个唯一的KEY，每台机器对应一个，不能重复，烧录HDMIKEY需要条码预调读写仪Ⅲ（支持24C32）和母片口存储该订单HDMI KEY的Flash。 HDMI KEY文件的制作：
①先用HDCP- Key- for- Skyworth- exe把KEY文件抽取出来；
②用工程部提供的HDMI KEY制作软件V1.3版本处理KEY文件（请选择ADI公司）；
③把KEY文件烧录到FLASH中，就可以用在条码预调读写仪Ⅱ上。
5）按工厂遥控器的“总线”键（3AH键）把主板的I2C总线关闭，此时屏幕显示"BUSOFF"。
6）条码仪硬件连接：条码仪有个四芯排线，包含＋5V、SCL、SDA和GND，由于条码仪和主板排插CN19的1脚电压可能有冲突，＋5V脚必须不连，请调整排线脚位，使条码仪排线片脚顺序与主板擂座CN19的脚位定义相配。条码仪上地址芯片可用文件包中的文件（8K28HDMI烧录地址母片．bin）进行烧录。
7）擂上接口线（8K29烧录HDMI KEY接口线擂在CN19），用扫描枪扫描条码，当读写仪上显示出“ OK”时，烧写完成。拔掉接口线，按“总线”键（3AH键）开启主板的I2C总线，进行下一道工序处理。
8）如果条码仪提示机芯有误，是特征值不对，8K29在EEPROM处。0x01的值是0x22。
（4） HDCP-Key-for-Skyworth. exe工具的详细使用说明

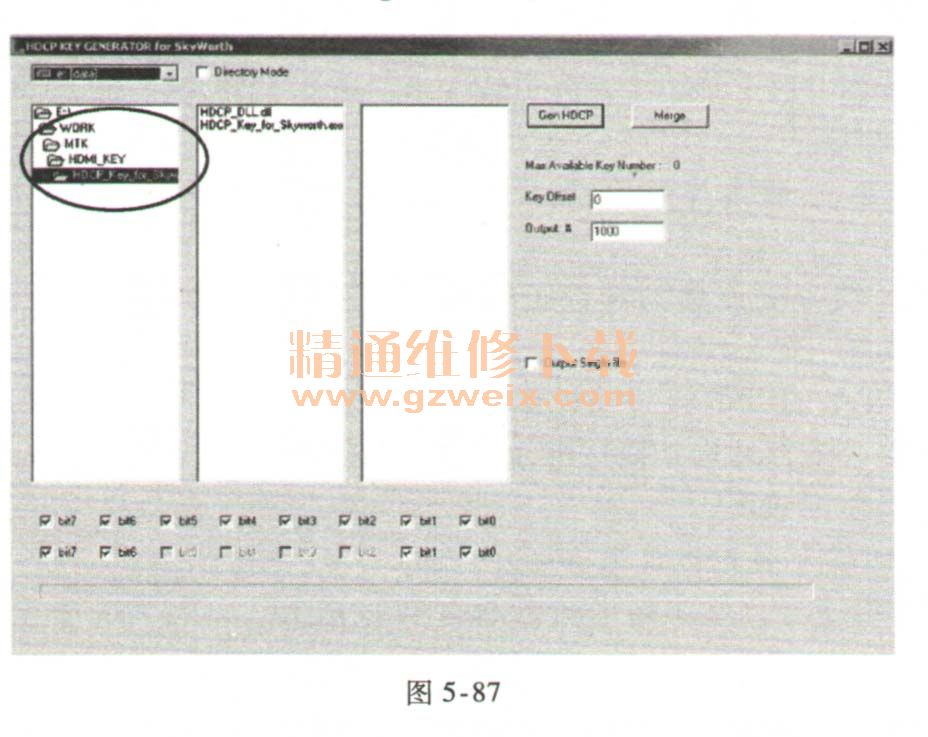

1） MTK的HDCP生成工具包括两个文件：HDCP-Key-for-Skyworth. exe和HD- CP-DLL. D11，使用时需要把这两个文件放在同一个目录里，打开HDCP-Key-for-Skyworth. exe，出现如图5-87所示对话框。

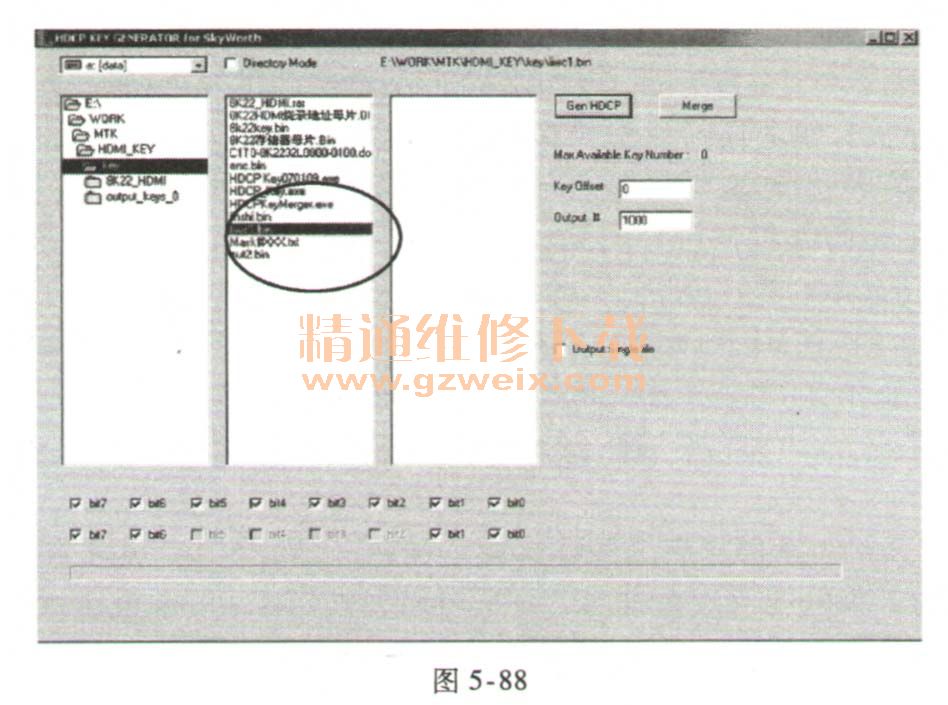

2）在图5-87所示的对话框里，请先在最左边的文件管理器里找到KEY原始文件的位置，然后在中间的选择栏选择KEY的原始文件，如图5-88所示。

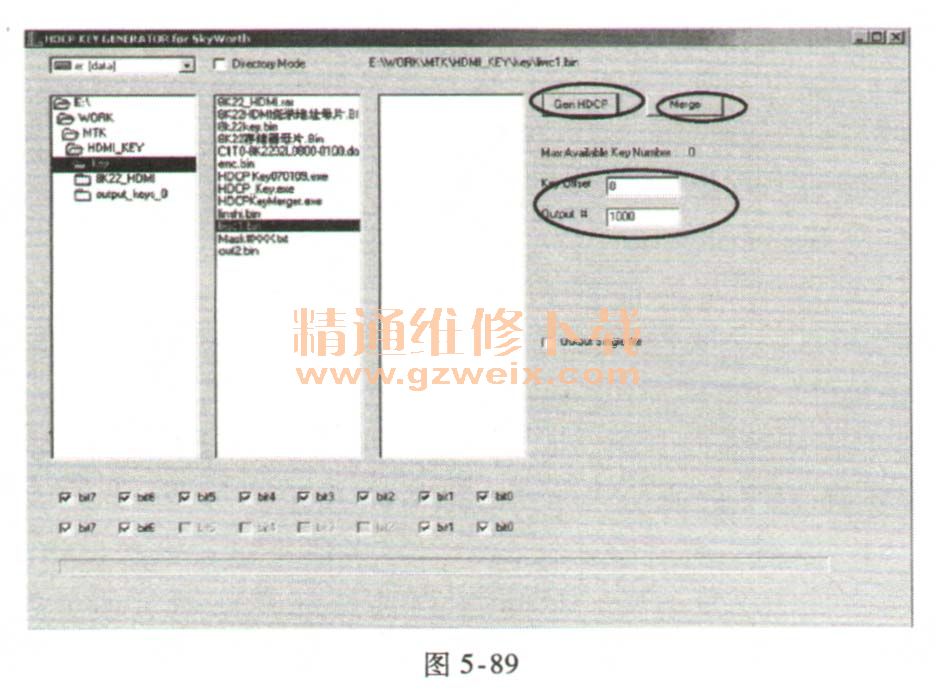

3）选择好原始KEY文件，然后在右边的中间输入框里输入本次操作需要生成的KEY的起始点（在原始KEY文件的序号"Key Offset"）和需要生成的KEY的个数" Output#"，最后单击右边上面的“Gen HDCP”按钮把KEY切割出来，如图5-89所示。提示OK后请关闭弹出来的OK提示框，单击右边上面的“Merge”按钮，如图5-89所示。
4）按下“Merger”按钮后，工具自动合并文件，此时会出现图5-90的提示框，提示生成的文件的保存位置，请设置需要保存的位置和文件名，按下保存按钮进行保存，最后退出。
注意：在进行HDCPKEY的切割前，请先把上次生成的临时文件夹“output-keys-0”删除，以免每次KEY的数目不一样时生成的最后．bin文件的KEY数目不是我们需要的个数。
（5） MTK升级工具的使用说明
1）打开MTK升级工具程序“MtkTool. Exe”，出现如图5-91所示窗口。
此工具用的是串口，而我们电视端用的是VGA口转换的，因此请用公司发的USB标准串口转接线来进行升级（先要把串口小板的拨动开关拨到串口UART这一边）。在打开升级工具之前，请先把USB申口接好，再打开升级工具，否则会出现找不到串口的问题。打开Mtk-Tool. exe后出现上面的主界面，请确认如下设置：
①把最左边的IC型号选择为MT8226 ；
②把中间的串口选为实际接人的USB申口，并确认后面的速度设为115200和10ms；
③把中间的“！”按钮按一下，确认为绿色而不是红色，红色表示关闭串口，而绿色表示打开串口。
