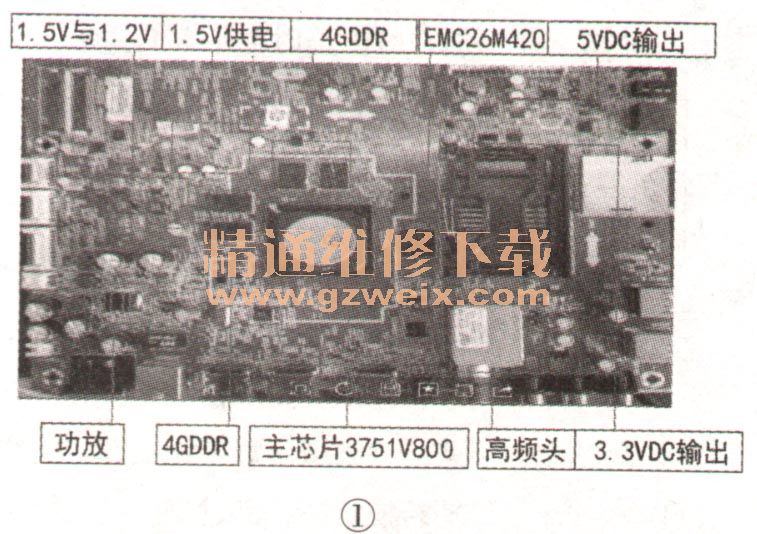

创维8H系列液晶彩电主板如图1所示，该主板在烧写引导程序和主程序时，既可以单独用串口烧写，也可串口加网口烧写（网口烧写需要同时将串口工具插上才能使用）。网口烧写引导可用电脑直接烧写，也可外挂路由器烧写。烧写软件的工具需要另外设置。
对于可以进入开机画面的主板升级，建议使用串口命令进入recovery界面通过U盘升级，这会节省一半以上时间。
第一步：jdk软件的安装
在使用HiTool之前首先要安装java语言的软件开发工具包的jdk，如图2所示，按照提示安装，并根据电脑系统选择32位还是64位的软件包安装。
第二步：打开烧写工具

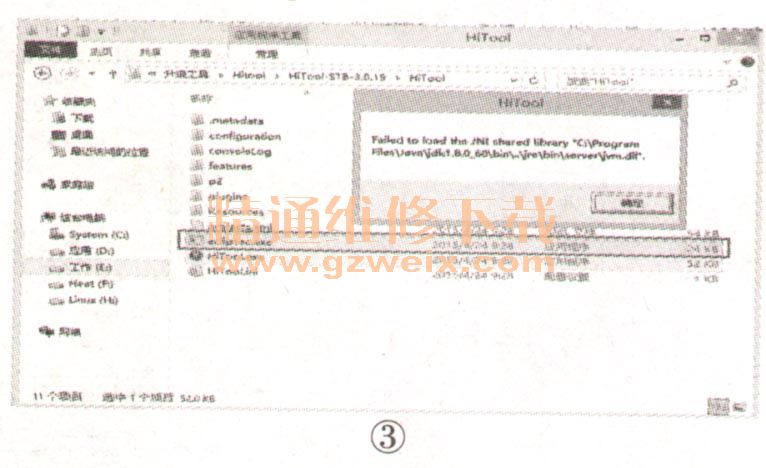

在点击HiTool打开软件时，如果出现如图3所示提示，则点击eclipsec.exe打开即可。
第三步：烧写工具的设置
打开HiT001工具，点击HiBurn图标，如图4所示，进入烧写软件的设置界面，如图5所示。
