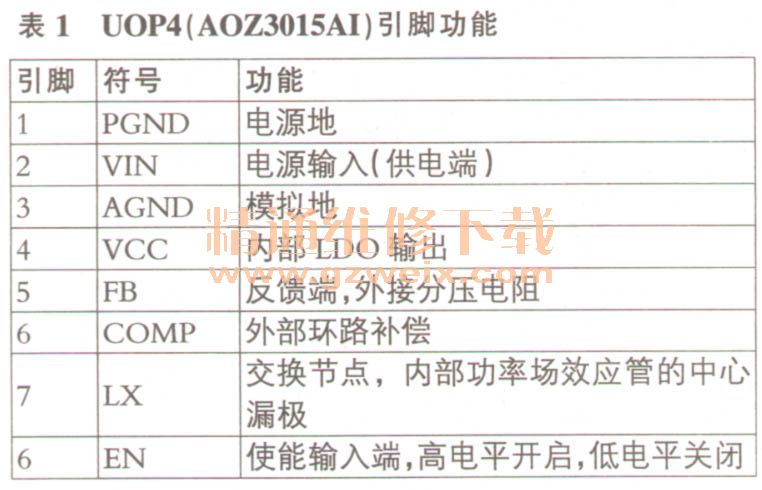

UOP4是一款高效率同步降压稳压器，内置500kHz的PWM控制器、软启动、逐周期电流限制及过流、过压保护等电路，输入电压为4.5V～18V，输出电压可调（最低电压为0.8V） 、连续输出电流达3A，转换效率可达95%，其引脚功能见表1。

    （2）D3V3供电

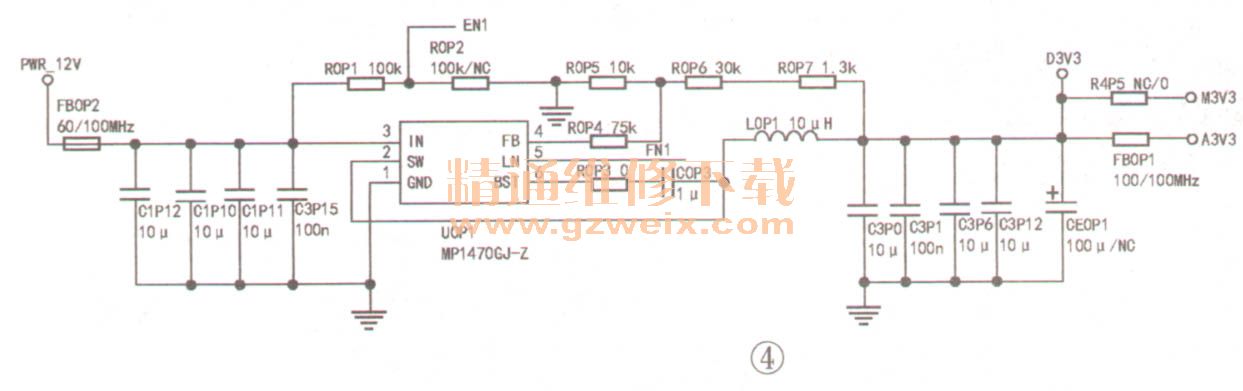

    D3V3供电产生电路如图4所示，电源板送来的12V供电经UOP1直流变换得到D3V3电压，为相关电路供电。

    UOP1是一款高频率同步整流降压型开关模式转换器，采用6脚TSOT23封装，内置功率MOSFET管，开关频率为500kHz，输入电压为4.7V～16V，输出电压可调（最低电压为0.8V），连续输出电流可达2A。
    （3 ）CORE（内核）供电

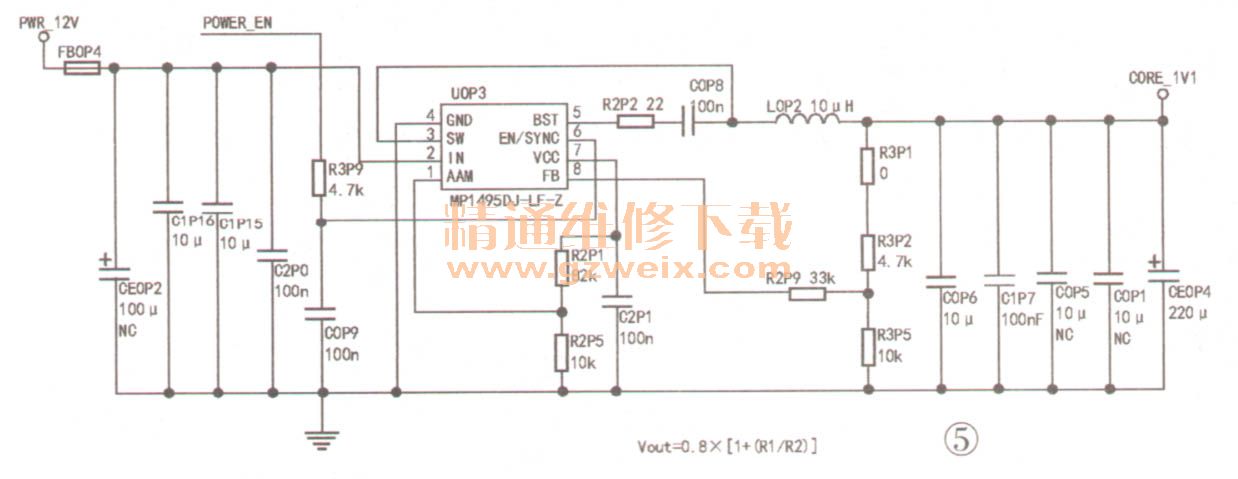

    COREIVI供电产生电路如图5所示。UOP3是一款50OkHz高效率同步降压转换器，内置功率MOSFET管及软启动、OCP保护等电路，输入电压为4.5V～16V，输出电压可调（基准电压为0.8V），最大输出电流可达3A。

    UOP3的①脚为工作模式选择端，通过电阻R2P1与⑦脚相连，表明芯片工作于非同步模式。⑥脚为使能／同步端，二次开机后，高电平使能控制信号通过R3P9送到该脚，IC内部电路启动，将输入的12V电压（PWR_12V）变换为1.1V（COREIVI），供给U1内核电路。⑤脚为自举端，通过自举电容COP8与③脚相连，形成浮动供电，以驱动高边开关管。与COP8串联的22Ω电阻R2P2的作用是降低开关尖峰电压。
