（4）DDR-POWER供电

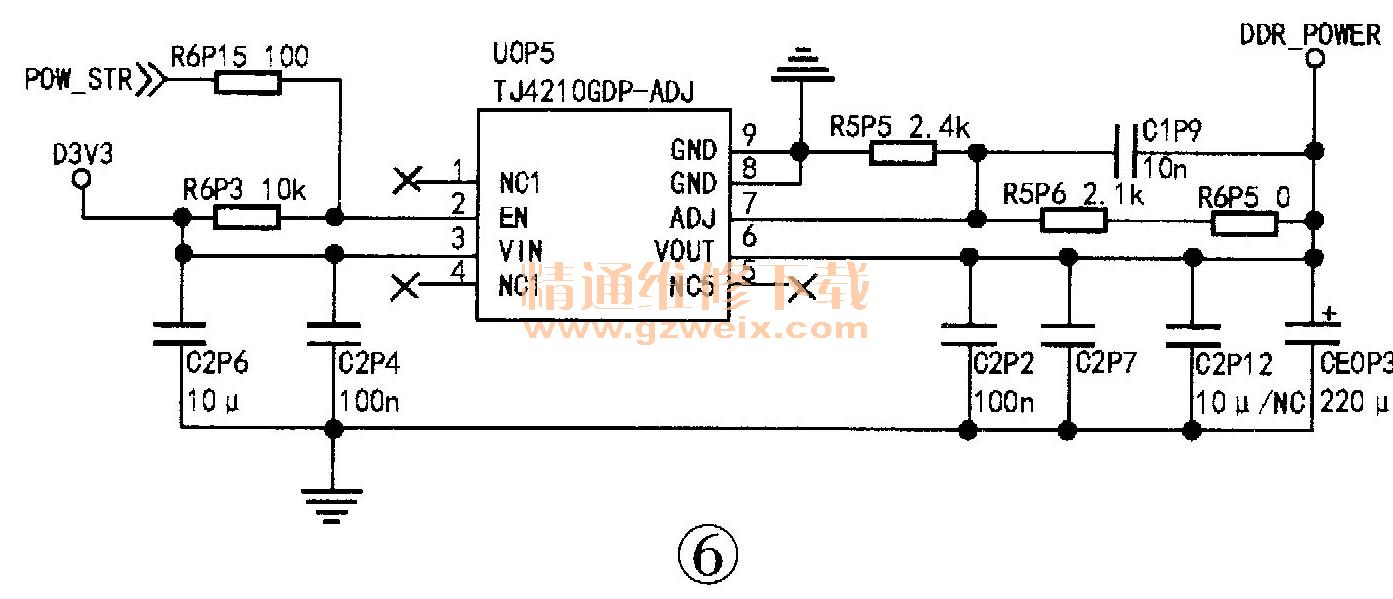

    该电压产生电路如图6所示。开机后，使能控制信号送到UOP5的②脚，IC内部电路启动，将输入的12V电压（PWR-12V）变换为1.5V（DDR． POW-ER），供给U1内部的DDR、电路。

  （5）D3V3＿TUNER供电

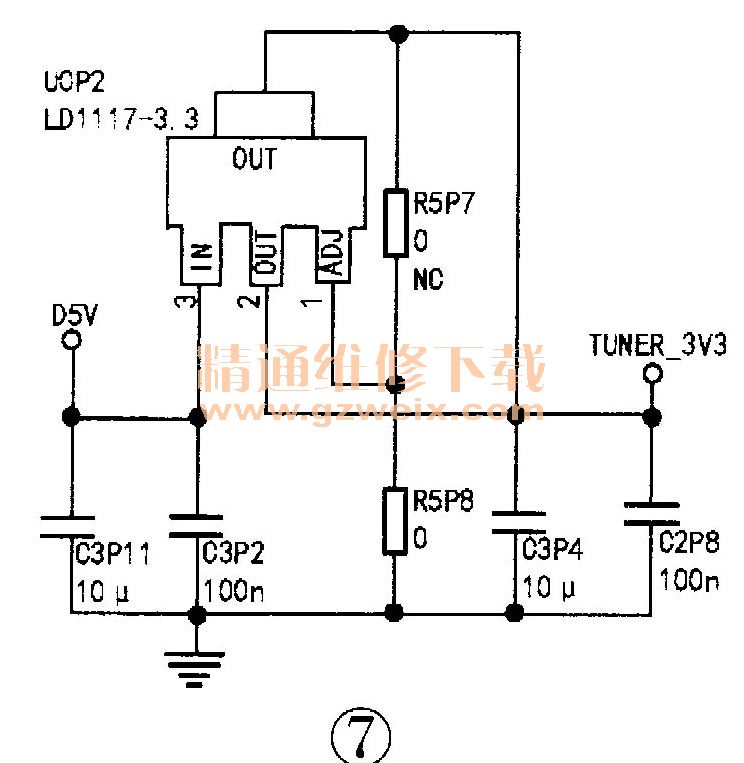

    该电压产生电路原理图如图7所示，D5V电压经UOP2稳压得到3.3V（TUNER 3V3），为高频调谐电路供电。

    UOP2是一款最常用的三端低压差（0.6V）稳压块，输出电流可达0.8A，其①脚（ADJ）为输出电压调节端（若输出电压固定，该脚直接接地）；②脚（OUT）为稳压输出端，与散热片直通；③脚（IN）为电源输入端。
   （6）背光开／关控制电路
    该电路如图8所示，U1送来的背光开／关控制信号BL -ENA经Q0P2倒相后，通过插座CN0J6的①脚送到背光电路，控制背光板电路是否工作，从而达到控制背光点亮或熄灭的目的。

   （7）音频功放电路
    该电路如图9所示，U0A1是TI公司生产的一款6W高效D类（模拟）音频功放集成电路，其⑦、15、16、27、28脚为12V供电输入端，①脚为芯片使能控制端（可关断左、右声道的信号输出），④脚为静音控制端（可关断左、右声道的音频信号输入），⑤、⑥脚分别为左、右声道音频信号增益调节端，⑧、⑨脚分别为模拟电路、数字电路接地端，18、20、23、25脚为左、右声道输出端。

    开机后，左、右声道音频信号分别送到U0A4的③、12脚，通过内部电路功率放大后，从18、25脚输出，经高频滤波后，推动扬声器发声。
