故障现象:打转向灯时转向灯偶尔闪烁几下便熄灭,有时又正常点亮。
故障原因:左前门内饰板定位销压到左侧后视镜转向灯的白色信号电源线到车门钣金件定位孔导致短路,造成此故障。

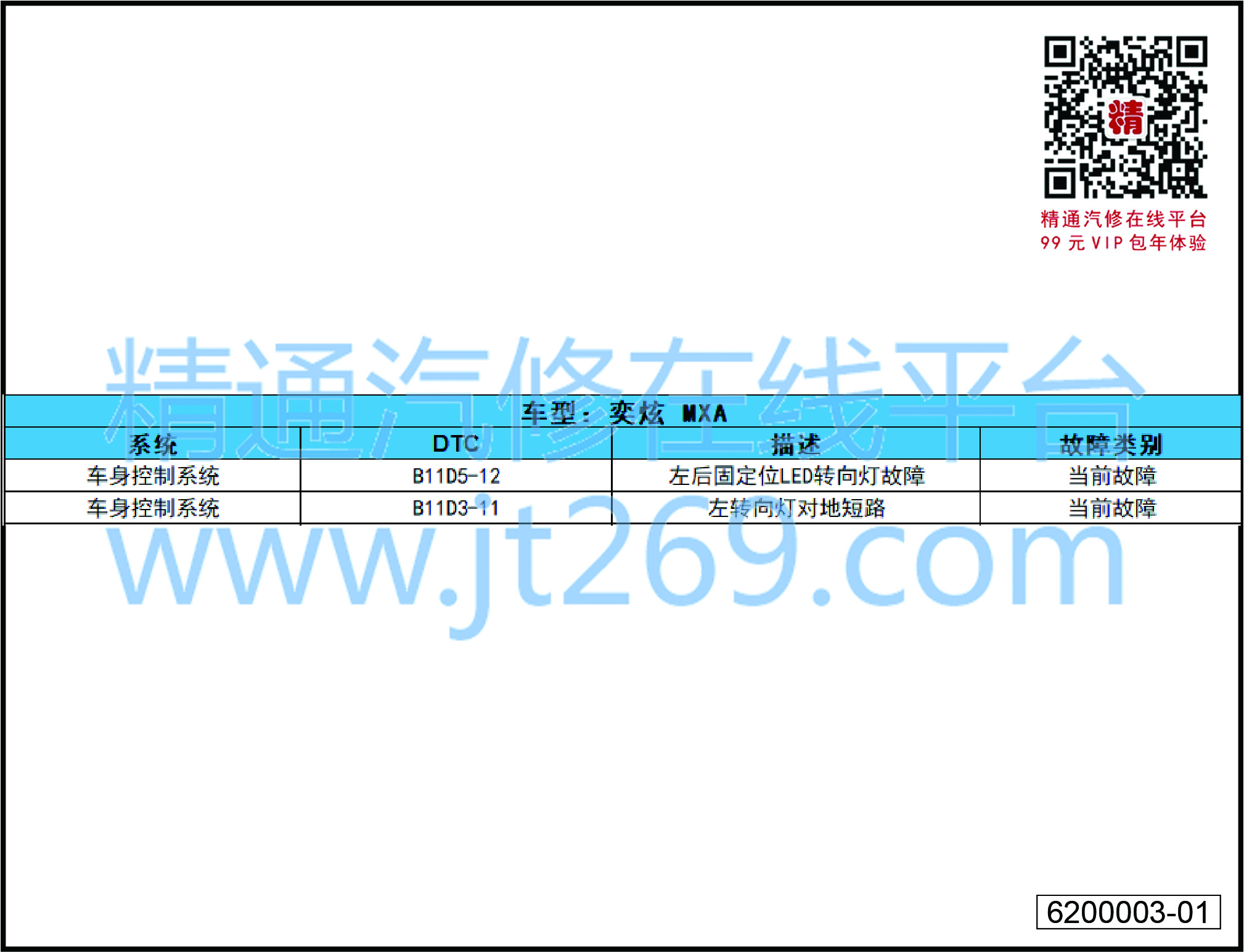

DTC列表:B11D5-12,B11D3-11
主体原因:左前门内饰板,左侧后视镜转向灯
排查流程:
检查故障码状态。
A.诊断仪读取故障码B11D5-12,B11D3-11。
B.记录故障码并清除故障码,检查是否间歇性故障。
查找故障原因。
A.一般情况这种故障都是由于:线路故障、执行器故障、控制器故障导致。
B.诊断仪读取有故障代码:B11D5-12 左后固定位LED转向灯故障及B11D3-11左转向灯对地短路故障,根据读取的故障代码可以得出是线路和左侧转向灯执行器对地短路导致的故障。
检查左后视镜。
A.根据排查挨个断开左侧前、后转向灯插头故障依旧,再断开左侧后视镜插头故障依旧,查到此可以排除执行器和控制器损坏导致的故障,那么就只剩下线路对地短路导致的故障。

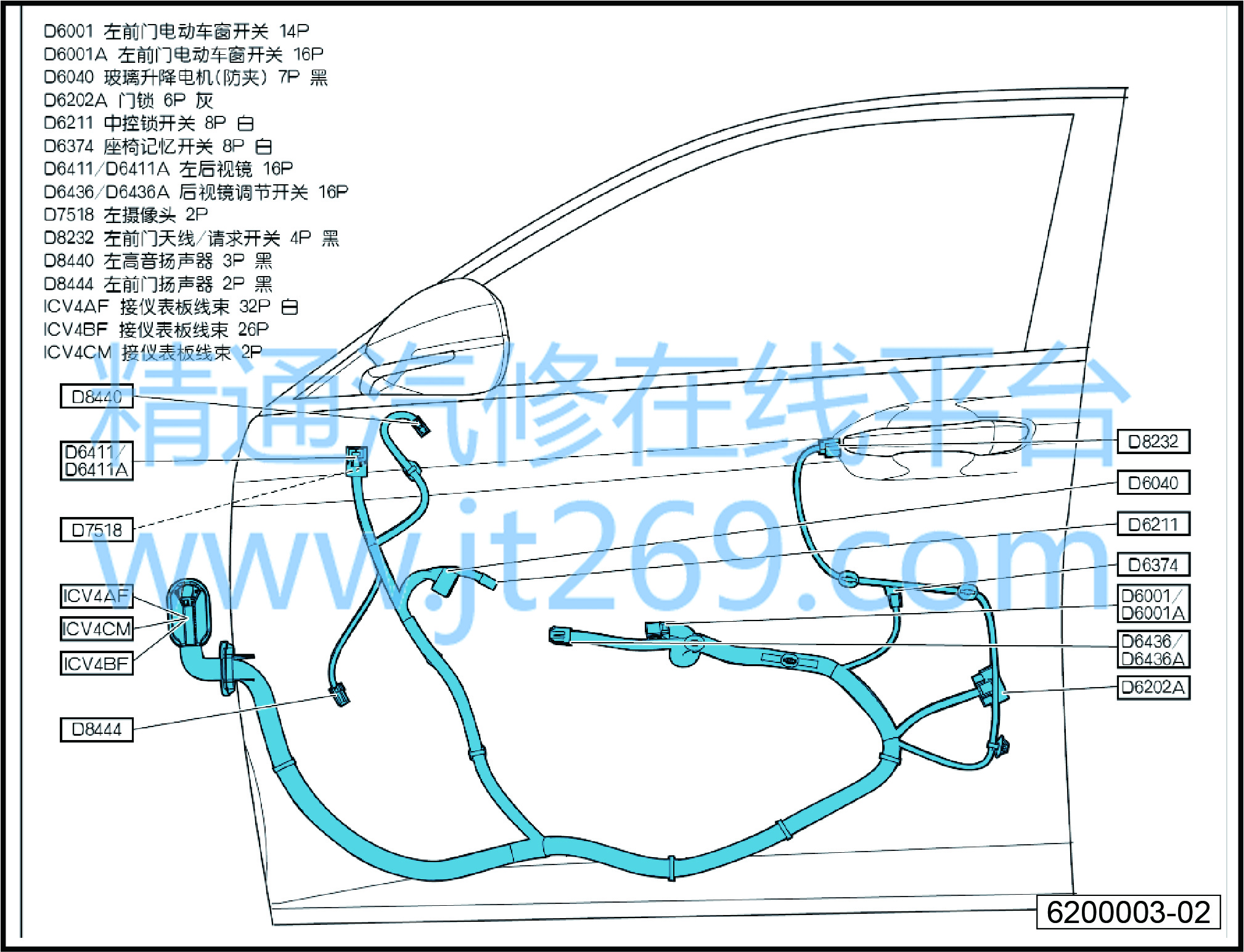

B.根据线路图的走向及接插件位置图我们依次断开左前端大灯线路插头、后视镜端到A柱的接插件及左后尾灯的接插件,最后锁定是左前车门线束导致的故障。
检查左前门线束。
A.拆开门饰板后发现左前门内饰板定位杆压到左侧后视镜转向灯的一根白色信号电源线到车门钣金件的定位孔导致搭铁短路造成此故障,重新拿绝缘胶带包扎线路并固定到线束进行测试。
确认故障是否排除。
A.连接故障诊断仪至诊断测试接口。
B.启动车辆至 ON 状态。
C.清除故障代码。
D.路试车辆至少 10min。
E.再次对控制系统进行故障代码读取,确认系统是否有故障代码输出。
