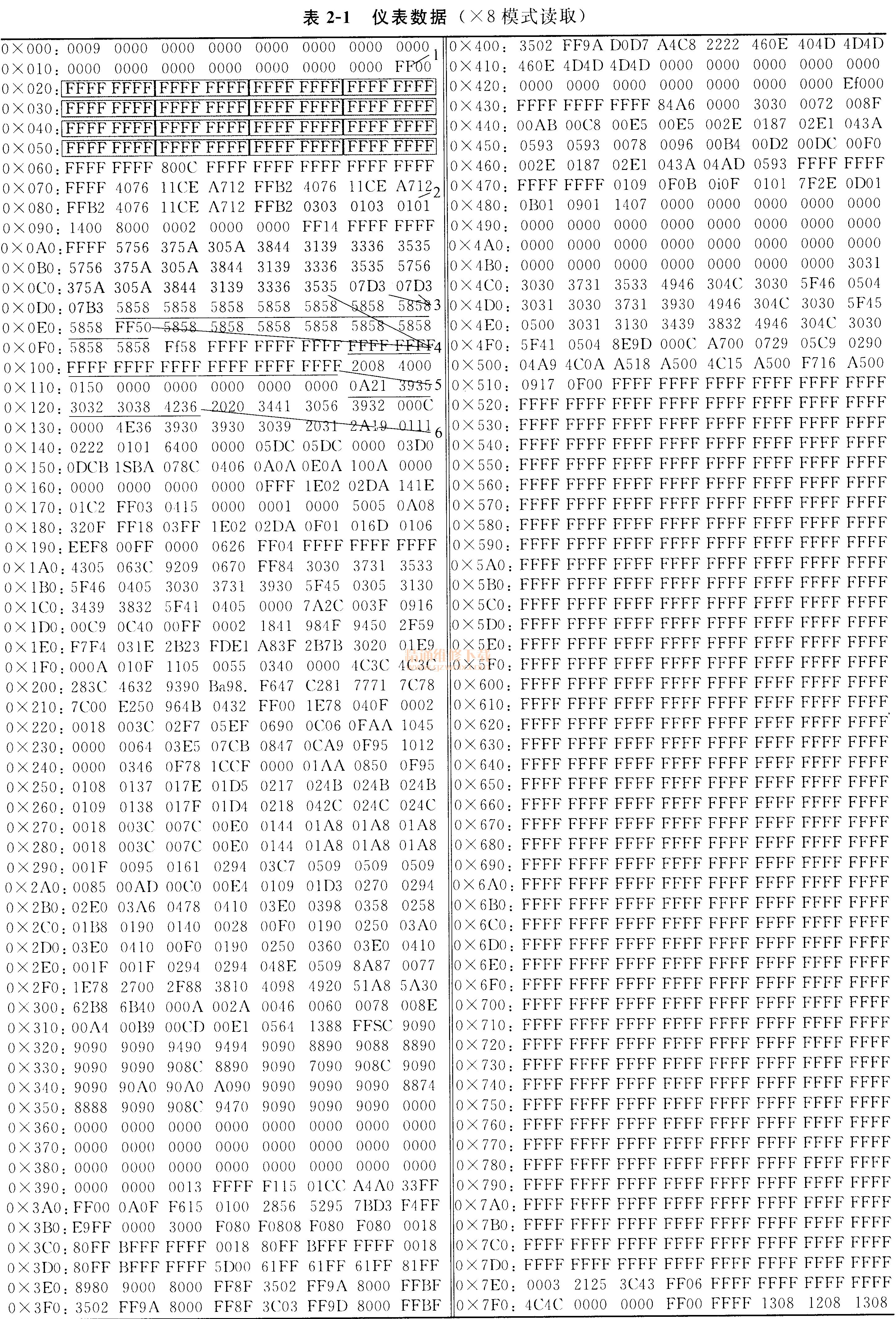

宝来轿车的防盗系统最多可以记忆8把钥匙,每把钥匙的IMM03和IMM04钥匙的固定码部分为4个字节长,即:00 00 00 0~FF FF FF FF之间,每把钥匙固定码及校验码所存放的地址如下所示(如数据表2-1中1所示位置)。
第一把钥匙的固定码地址:20, 21, 22, 23,地址40, 41, 42, 43为第一把钥匙的存储校验码。
第二把钥匙的固定码地址:24, 25, 26, 27,地址44, 45, 46, 47为第二把钥匙的存储检验码。
第三把钥匙的固定码地址:28, 29, 2A, 2B,地址48, 49, 4A, 4B为第三把钥匙的存储检验码。
第四把钥匙的固定码地址:2C, 2D, 2E, 2F,地址4C, 4D, 4E, 4F为第四把钥匙的存储检验码。
第五把钥匙的固定码地址:30, 31, 32, 33,地址50, 51, 52, 53为第五把钥匙的存储检验码。
第六把钥匙的固定码地址:34, 35, 36, 37,地址54, 55, 56, 57为第六把钥匙的存储检验码。
第七把钥匙的固定码地址:38, 39, 3A, 3B,地址58, 59, 5A, 5B为第七把钥匙的存储检验码。
第八把钥匙的固定码地址:3C, 3D, 3E, 3F,地址5C, 5D, 5E, 5F为第八把钥匙的存储检验码。
例如:如果一把钥匙的固定码是19 87 20 40,那么这把钥匙的校验码,也就是反码为E6 78 DF BF。
仪表数据地址88 89 8A 8B 8C 8D 8E 8F(数据如表2-1中2所示位置)的数据分别为FFB2030301030101;如果用X16模式读取数据应为B2 FF 03 03 03 01 01 01。
数据“03”中的第一个数据“0”表示已经匹配了0把钥匙,也就是说没有匹配钥匙。
