1.一汽宝来轿车防盗系统简介
一汽宝来轿车采用了大众公司第三代防盗技术,防盗器与仪表共用一个存储数据,仪表内存储器为93C86。该芯片的数据读取有两种模式:即8位模式和16位模式。具体采用哪种读取模式由芯片的第六脚控制(ORG),如果这个引脚接地,那么就是8位模式,如果这个引脚接正极或者悬空(内部由上拉电阻接到正极),那么就是16位模式。在读取数据时如果模式选择错误会出现读取的数据顺序不同。但不用担心,只要记住一点:以哪种方式读取,一定要按哪种方式写入即可。
首先确认一点,无论采用哪种模式读取,EEPROM每次输出数据总是从高位开始。如存储器内部存储的数据:1010 1101 1011 1110 1010 1101 1011 1110。

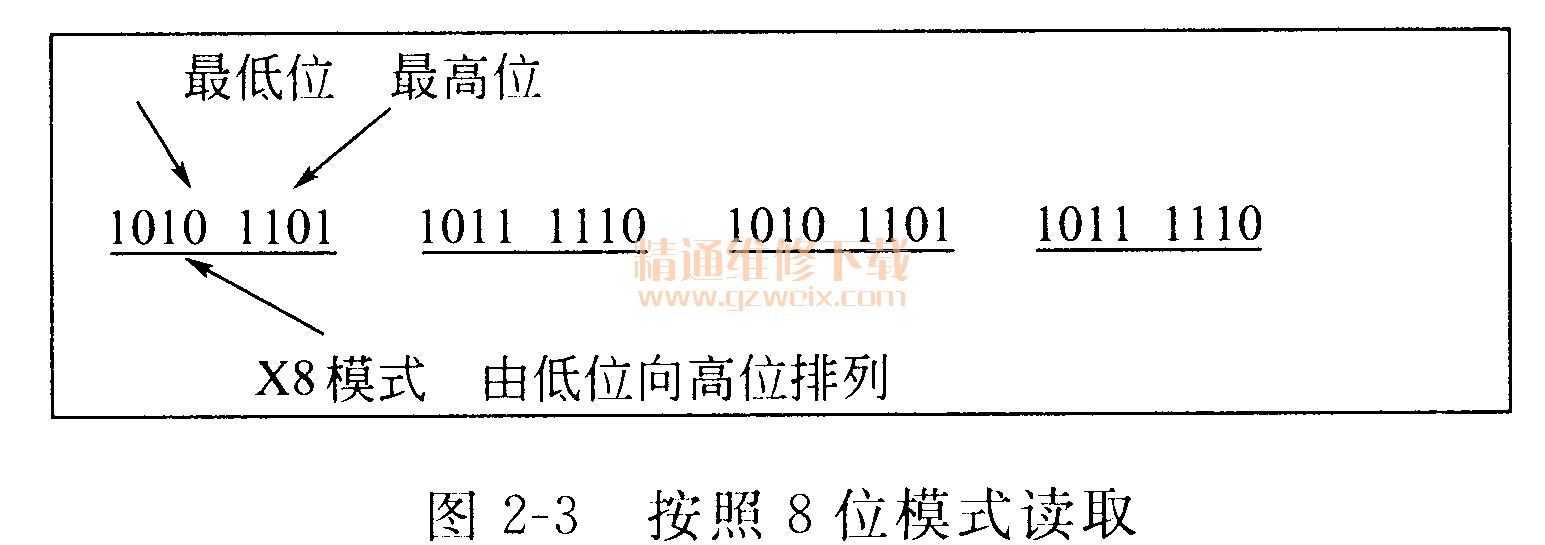

如果按照8位模式读取,如图2-3所示。
也就是说,EEPROM每次输出8位((8个高低电平),结果:1011 0101 0111 1101 1011 0101 0111 1101
十六进制:B57DB57D
第一次输出对应:1011 0101→B5
第二次输出对应:0111 1101→7D
第三次输出对应:1011 0101→ B5
第四次输出对应:0111 1101→7D

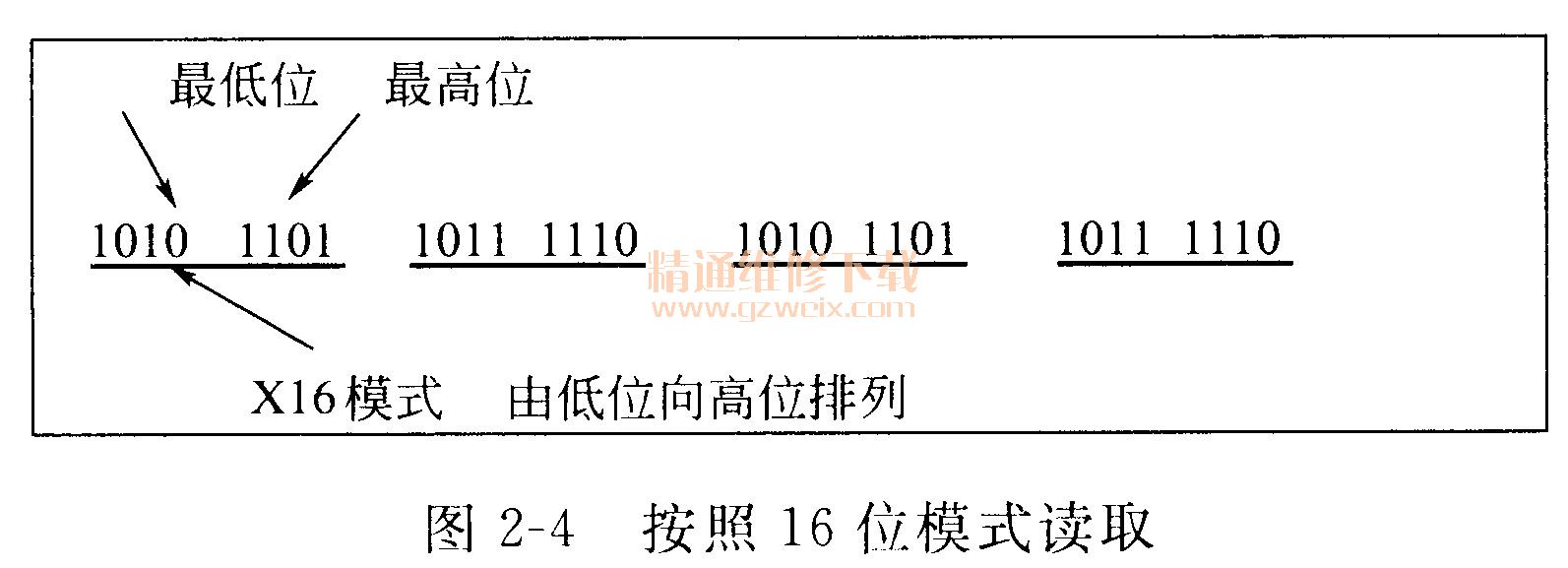

如果按照16位模式读取,如图2-4所示。
也就是就,EEPRO M每次输出16位(16个高低电平),结果:0111 1101 1011 0101 0111 1101 1011 0101
十六进制:7D B5 7D B5
第一次输出对应:0111 1101 1011 0101→7D B5
第三次输出对应:0111 1101 1011 0101→7D B5
所以差别在于数据显示的顺序不同:
B5 7D B5 7DX8模式
7D B5 7D B5X16模式
以下是用X8模式读取的新款宝来轿车仪表数据。
零件号码:1J5 920 806B。
IMMONILIZER SM:VWZ720D8916355。
仪表密码:1971。
仪表数据见表2-1。
