(二)2014年路虎揽胜新运动(配置3.0L柴油发动机)机油油面检查
1.泄放
在操作该步骤时,不可避免会溅出热的发动机机油,务必小心避免烫伤。小合:确保发动机是热机。
(1)拆下发动机饰板。
(2)逆时针旋转机油滤清器元件壳6个整圈。从机油滤清器滤芯壳排放发动机机油2min。拆下机油滤清器滤芯壳,如图17所示。
(3)注意:卸下并丢弃O形密封圈,如图18所示。
(4)警告:确保采用车轴支架支撑车辆。抬起并支撑车辆。
(5)拆下发动机下挡板。
(6)拆下如图19所示放油螺栓。警告:当排放发动机油液时,请特别小心,因为油液可能非常热。小心:为收集漏出的机油做好准备。丢弃螺栓。排放发动机机油至少10min。
(7)排干机油。
2.加注
(1)安装如图20所示的放油螺栓。小心:确保元件洁净,无异物和润滑剂。确保安装一个新螺栓。扭矩:23N·m。
(2)安装下挡板。
(3)降下车辆。

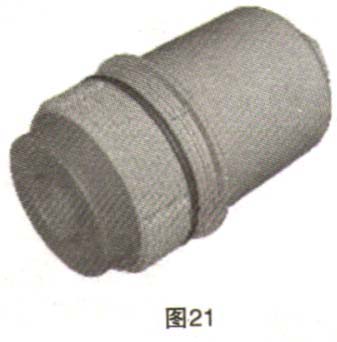

(4)清洁各部件。将一个新的油滤清器元件安装到油滤清器盖上。安装一个新的油滤清器盖O形密封圈,如图21所示。使用干净的发动机机油润滑O形密封圈。
(5)拧紧如图22所示螺栓。扭矩:28N·m。
(6)安装车内装饰。
(7)向发动机添加推荐机油至正确液位,如图23所示。
