路虎车系增压空气散热器软管断开
来源:汽车维修技师  作者:佚名  2015-11-27 10:05:32

    车型:Range Rover Evoque(LV),车型年2014~2015,发动机TD4 2.2L柴油机,汽车识别号系列H856580~H972500。
    故障现象:客户抱怨动力不足且仪表盘上的故障指示灯(MIL)亮起。
    故障诊断:从涡轮增压器到增压器散热器的增压空气散热器软管在中心接头处断开。已查明软管夹、钢管和软管组合的设计存在缺陷。
    所需零件:LR063944,增压空气散热器软管,数量1。
    故障排除:1拆下发动机下挡板。
    2.拆下左前挡泥板、防溅板。

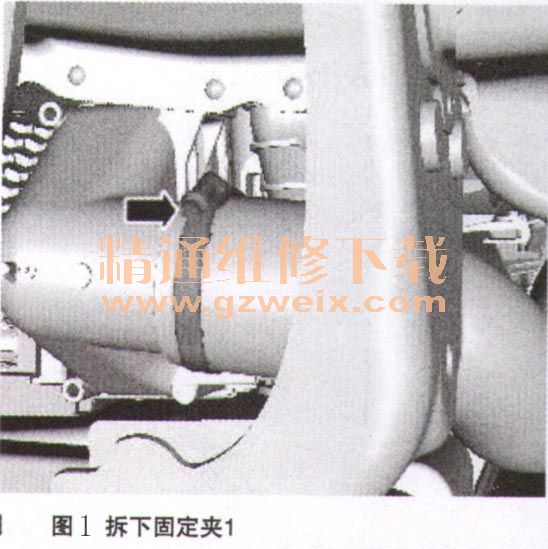

    3.拆下固定夹并将软管放到一边,见图1。

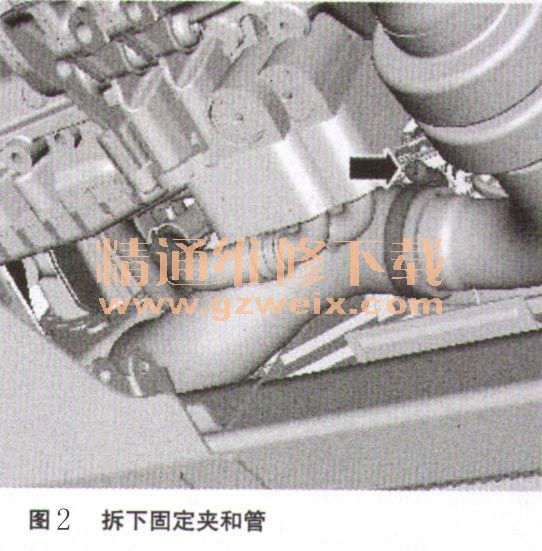

    4.拆下固定夹和将涡轮增压器连接至增压空气散热器的管,见图2。扭矩:5N·m。

    5.小心:确保已按图示正确安装了增压空气散热器软管。确保在安装过程未扭曲增压空气散热器软管。

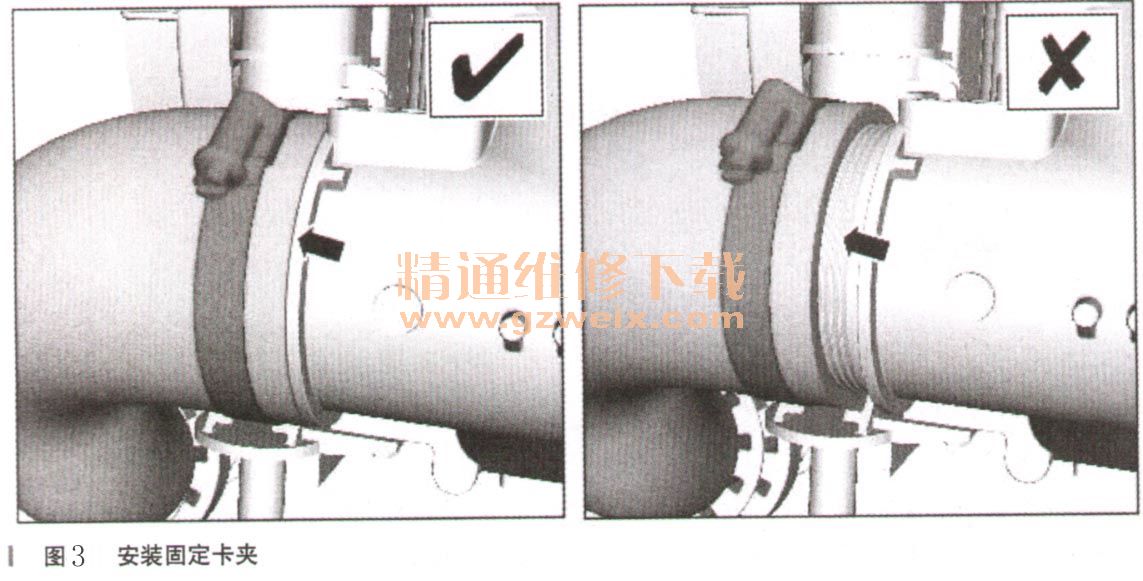

    安装固定卡夹,见图3。扭矩:5N.m。

    6.反向执行拆除程序即可安装。
