沃尔沃车系自动变速器油位检查
来源:汽车维修技师  作者:佚名  2016-01-04 15:41:47

(一)沃尔沃TF-81SC型自动变速器油位检查方法
自动变速器油位的检查步骤如下:
(1)将车辆停止在维修工位内,安装在起落架上,并接上诊断仪。

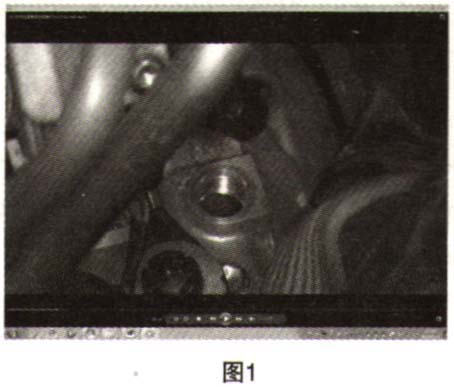

(2)拆卸位于变速器上部的注油塞螺栓(如图1所示),在螺栓孔中插入适当的漏斗。

(3)升高汽车,拆下汽车下部防溅罩。
(4)将汽车减低到适当位置,启动发动机怠速运转踩下制动踏板将换挡杆从“P”位依次拨到“R”、“N”、“D”位。然后再从“D”位依次拨回到“p”位,换挡杆在征个挡位上停留时间约2s,重复两遍。

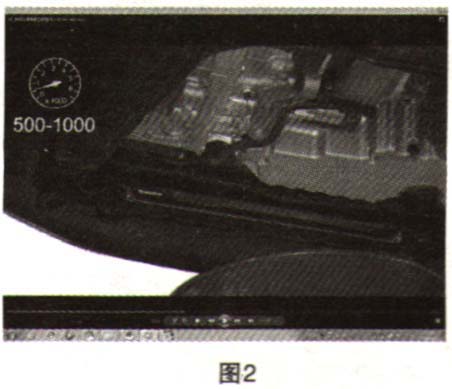

(5)升起汽车,在发动机怠速运转时,松开液位塞的中部(如图2所示),并将自动变速器油排放到机油盘中。

(6)排空自动变速器油。从上面漏斗开始添加自动变速器油,直到可以看到自动变速器油从液位塞中间孔流出(如图3所示),但此时不表示液位是正确的。

(7)拧紧液位塞中间部分,从漏斗处再添加0.5L自动变速器油。
(8)检查诊断仪中自动变速器油的温℃,其温℃不能超过60℃。踩下制动踏板将换挡杆从“p”位依次拨到“R”、“N”、“D”位,然后再从“D”位依次拨回到“p”位,换挡杆在每个挡位上停留时间约为2s,重复两遍。使发动机怠速运转,自动变速器油的温℃应在50~60℃。
(9)升起汽车,在发动机怠速时,松开液位塞中部并等待,直到你看到几滴油滴,如图4所示。

(10)装回液位塞中部,并拧紧到8N·m,如图5所示。

(11)装回发动机下部防溅罩,降下汽车。
(12)拆下漏斗,并装回注油塞,将其拧紧到35N· m,如图6所示。
