斯巴鲁无级变速器(TR690)CVTF更换和调整
来源:本站整理  作者:佚名  2016-01-16 10:23:23

   1.更换
   ·发动机运转后或发动机长时间怠速后不久,CVTF是热的。注意不要被烫伤。
    ·注意不要将CVTF溅到排气管上,以防冒烟或起火。如果有CVTF粘着,要彻底擦除。
   ·请务必使用指定的CVTF。使用其他油液将导致故障。
(1)举升车辆,然后拆下CVTF放油塞,如图1所示。

(2)检查CVTF的状况。
(3)安装CVTF放油塞和衬垫。注:使用新衬垫。拧紧扭矩:39.2N·m。

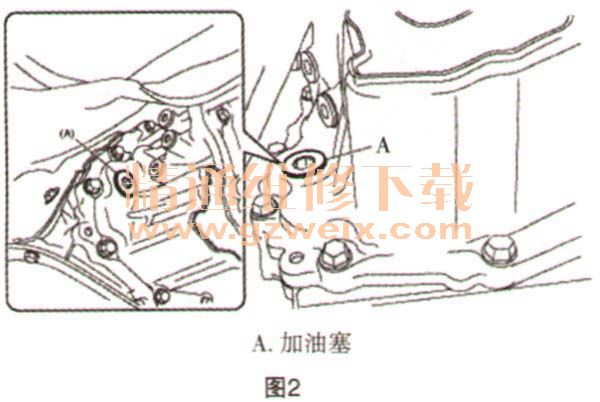

(4)拆下加油塞,如图2所示。

(5)通过加油塞加注指定的油液。容量:加注与排出等量的CVTF。
(6)暂时拧紧加油塞。
(7)让发动机怠速运转,将斯巴鲁选择监视器上显示的CVTF温度升高至35~45℃。
(8)在发动机怠速的情况下按P→R→N→D和D→N→R→P的顺序操作换挡杆以使CVTF流通。注意:在发动机怠速运转时特别注意下列操作情况。
(9)将换挡杆置于P挡。然后在发动机怠速的情况下举升车辆,调整CVTF液位并检查是否泄漏。
(10)用新的衬垫更换,并安装加油塞。拧紧扭矩:5N·m。
    2.调整
   ·CVTF液位随CVTF温度一起改变。当检查CVTF液位时,请遵守规定的CVTF温度
   ·请务必使用指定的CVTF。使用其他油液将导致故障
(1)让发动机怠速运转,将斯巴鲁选择监视器上显示的CVTF温度升高至35~45℃。
(2)在发动机怠速的情况下按P→R→N→D和D→N→R→P的顺序操作换挡杆以使CVTF流通。
(3)在发动机运行的情况下,举升车辆并拆下加油塞。注意:在发动机怠速运转时特别注意下列操作情况。注:当CVTF达到加油塞孔下部时,才处于规定的液位,见图2。
(4)当无CVTF从变速器泄漏时,添加指定的油液至液位达到加油塞孔下部。注意:当变速器处于冷却状态下添加CVTF至液位达到加油塞的下部时,会发生CVTF加注过量,导致油溢出,如图3所示。

(5)安装加油塞。注:使用新衬垫。拧紧扭矩:50N·m。
