随着电子驻车系统的应用，驻车制动摩擦片的维护与修理方式也随着改变，不再是单纯的机械式手工维护与修理，而是需要通过汽车故障诊断仪控制驻车制动系统，来完成制动摩擦片的维护和修理。现以2014年沃尔沃XC60车为例，阐述用道通MS906汽车故障诊断仪更换驻车制动摩擦片的方法和注意事项。

    1 注意事项
    （1）应确保车辆放平，发动机熄火。
    （2）将点火开关置于ON挡，确保蓄电池电压大于12 V。
    （3）在更换驻车制动摩擦片之前，需要用汽车故障诊断仪打开驻车制动电动机，不能手动强行打开驻车制动电动机。
    （4）更换完驻车制动摩擦片之后，需要用汽车故障诊断仪关闭驻车制动电动机。

    2 操作步骤
    2.1驻车制动摩擦片的更换
    （1）将道通MS906与车辆连接好。
    （2）将点火开关置于ON挡（不踩制动踏板，长按点火开关）。
    （3）打开MS906，通过自动扫描，智能定位到XC60车型，进入诊断界面点击“常用特殊功能”（图1） →“电动驻车制动”（图2） →“启动和服务”（图3）。

    （4）进入维修之前会有操作按钮功能提示（图4），请仔细阅读，阅读完后点击“继续”。

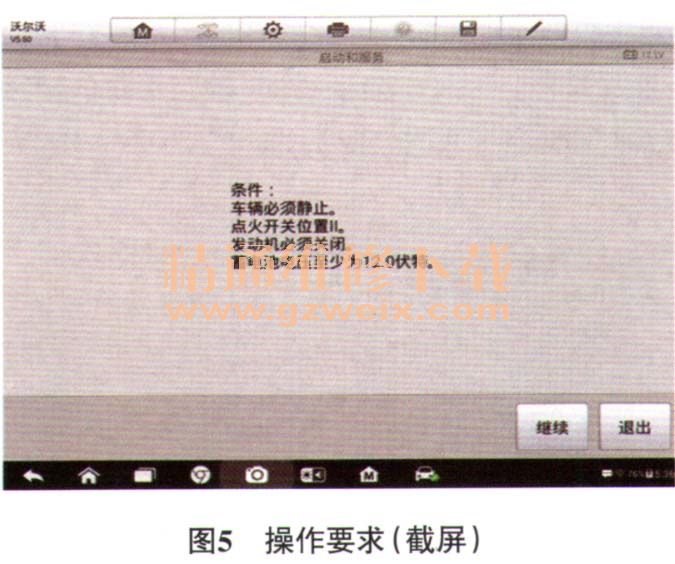

    （5）严格按提示要求操作（图5），满足要求后点击“继续”。

    （6）进入驻车制动摩擦片更换主界面（图6），可查看挡位和维修模式等状态数据流。

    （7）按照“松开驻车制动→启动维修模式”（点击启动维修模式后，控制单元会控制后制动电动机运行，打开驻车制动电动机，这时进入到维修状态，数据流“维修模式”会显示“是”，这时手工将驻车制动摩擦片拆卸和更换）步骤执行。
    （8）驻车制动摩擦片更换完成后点击“退出维修模式” →“安装检查”→“回退”步骤依次执行即可。

    2.2驻车制动摩擦片更换完成后的校准匹配

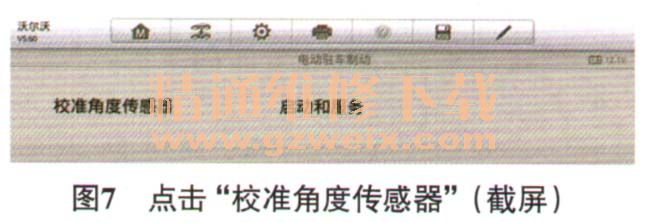

    （1）驻车制动摩擦片更换完成后进行EPB校准与检测，回退到开始界面，点击“校准角度传感器”（图7）。

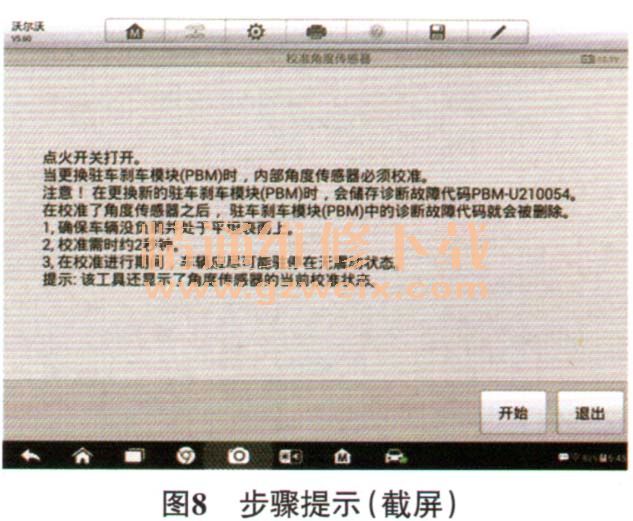

    （2）严格按步骤提示（图8）进行校准，点击“开始”。

    （3）校准完后，整个驻车制动摩擦片的更换工作即完成。
