2012～2015款大众新朗逸1.6L CSRA发动机控制单元端子信息
来源：本站整理  作者：佚名  2016-11-03 16:21:00

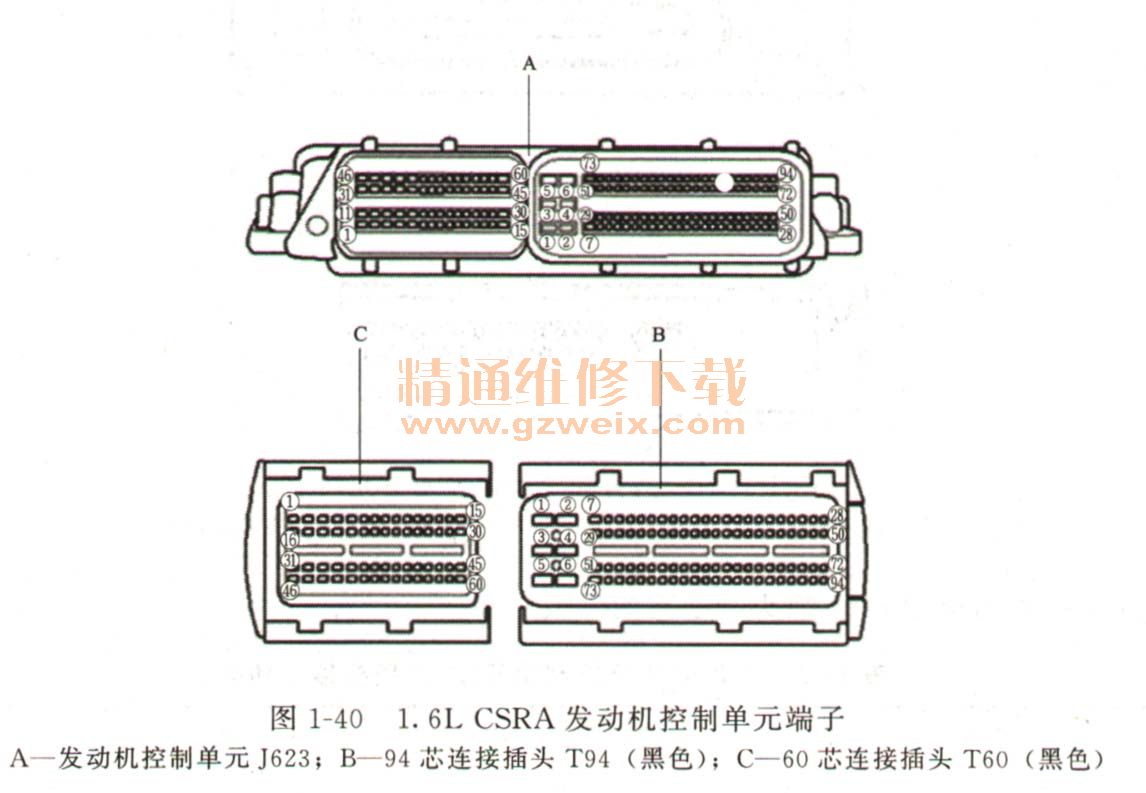

1.6L CSRA发动机控制单元端子如图1-40所示。

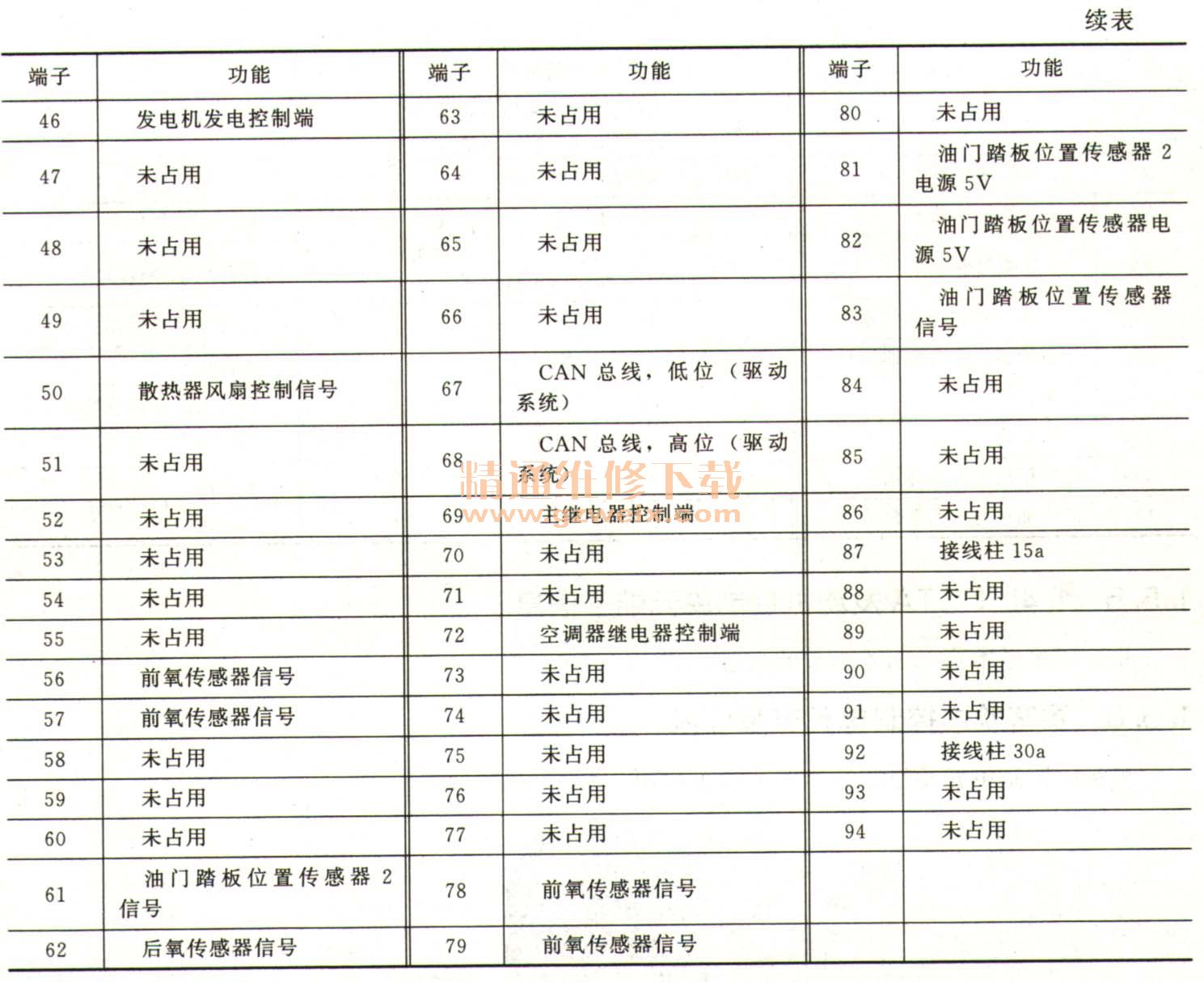

发动机控制单元J623插头T94端子功能见表1-14和表1-16，插头T60端子功能见表1-15和表1-17。

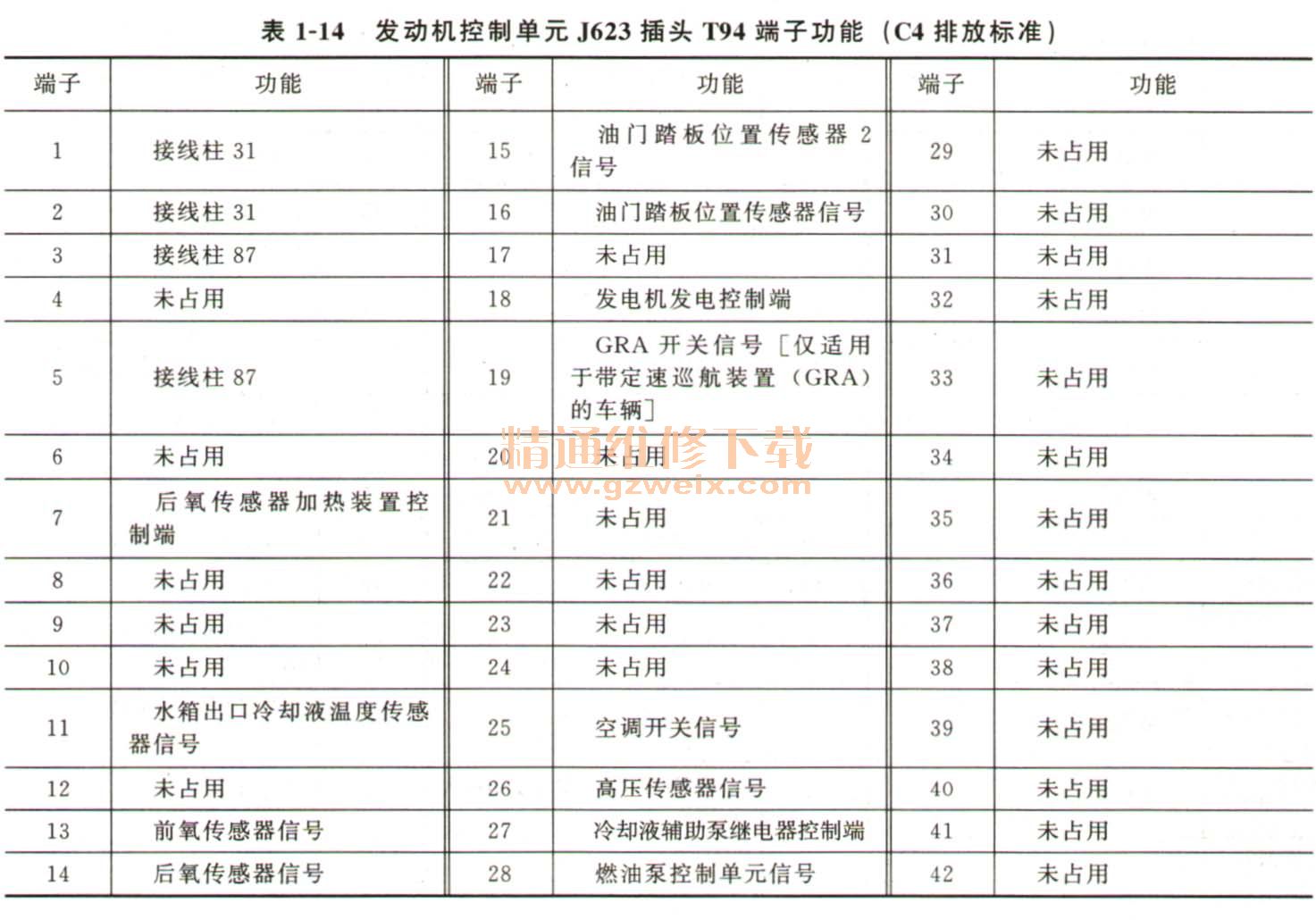

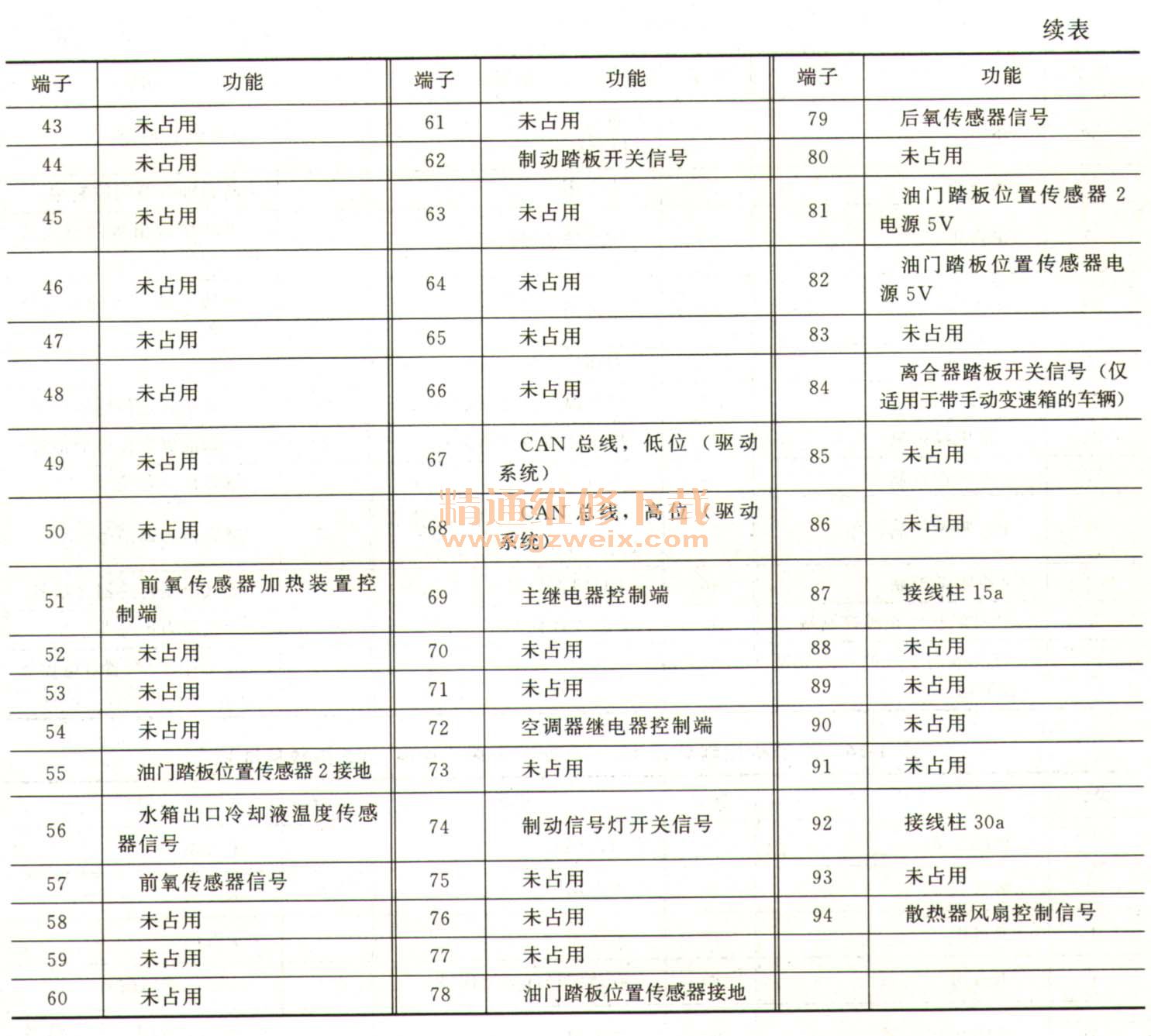

FB1-14-1

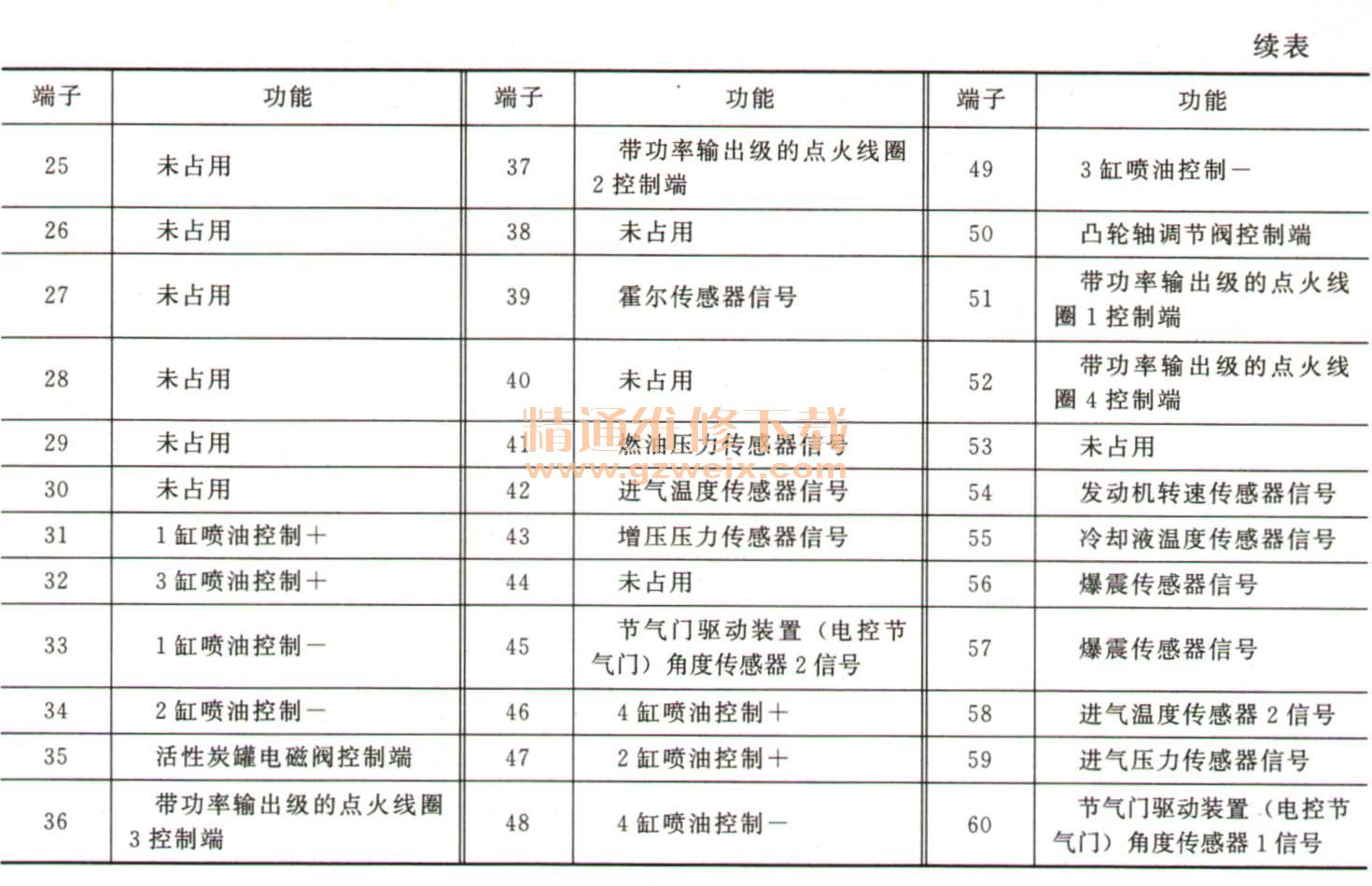

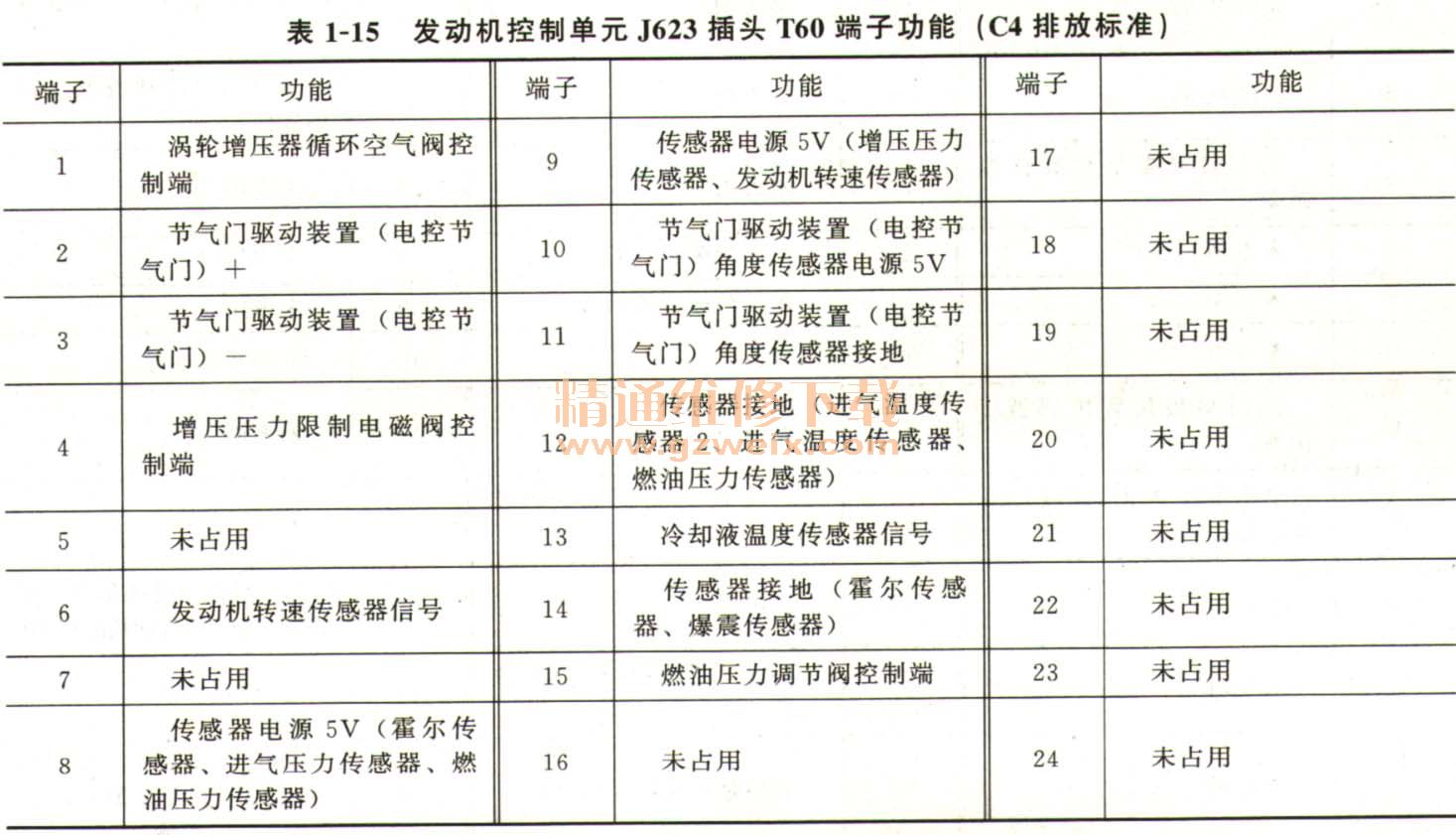

FB1-15-1

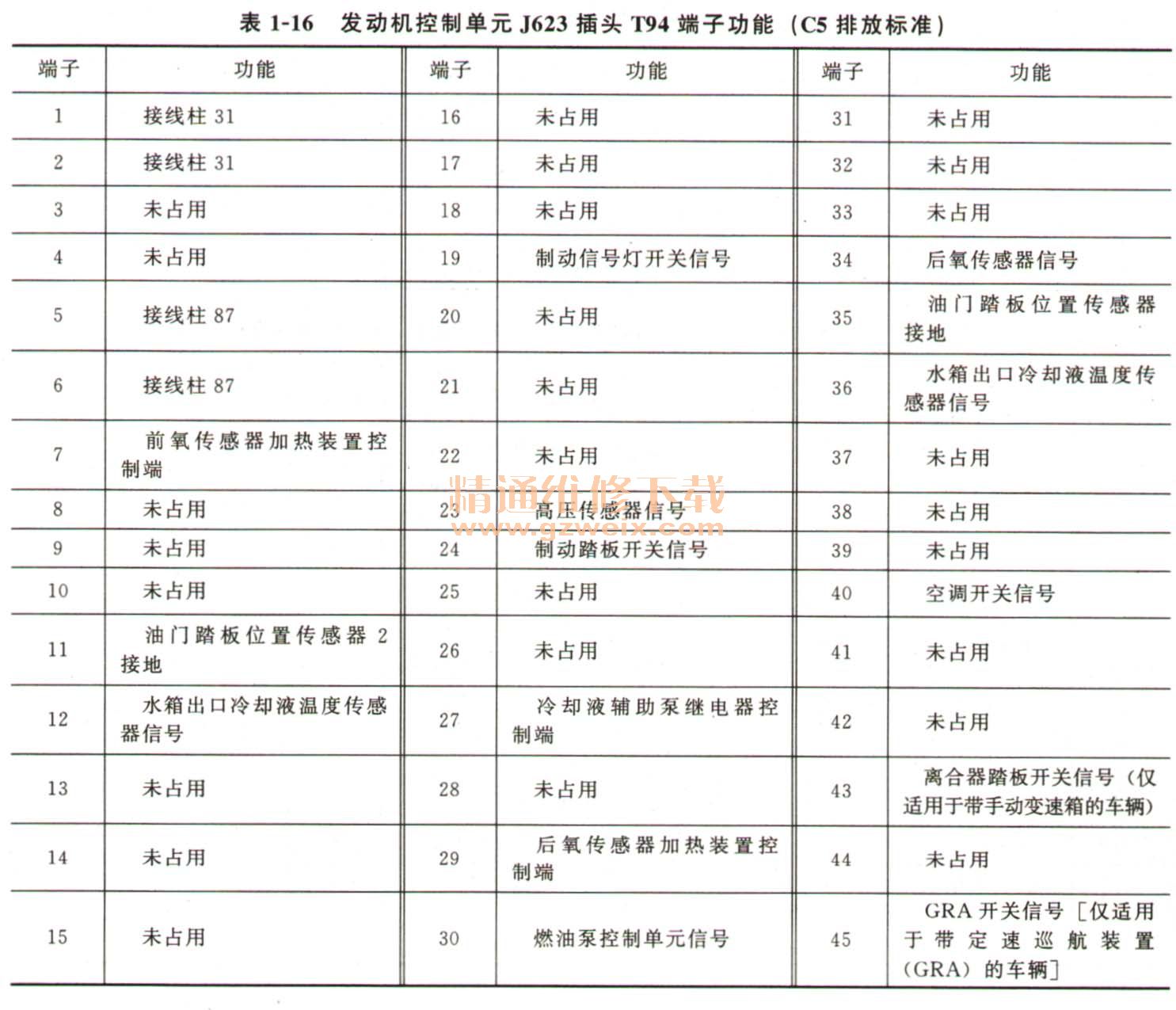

FB1-16-1

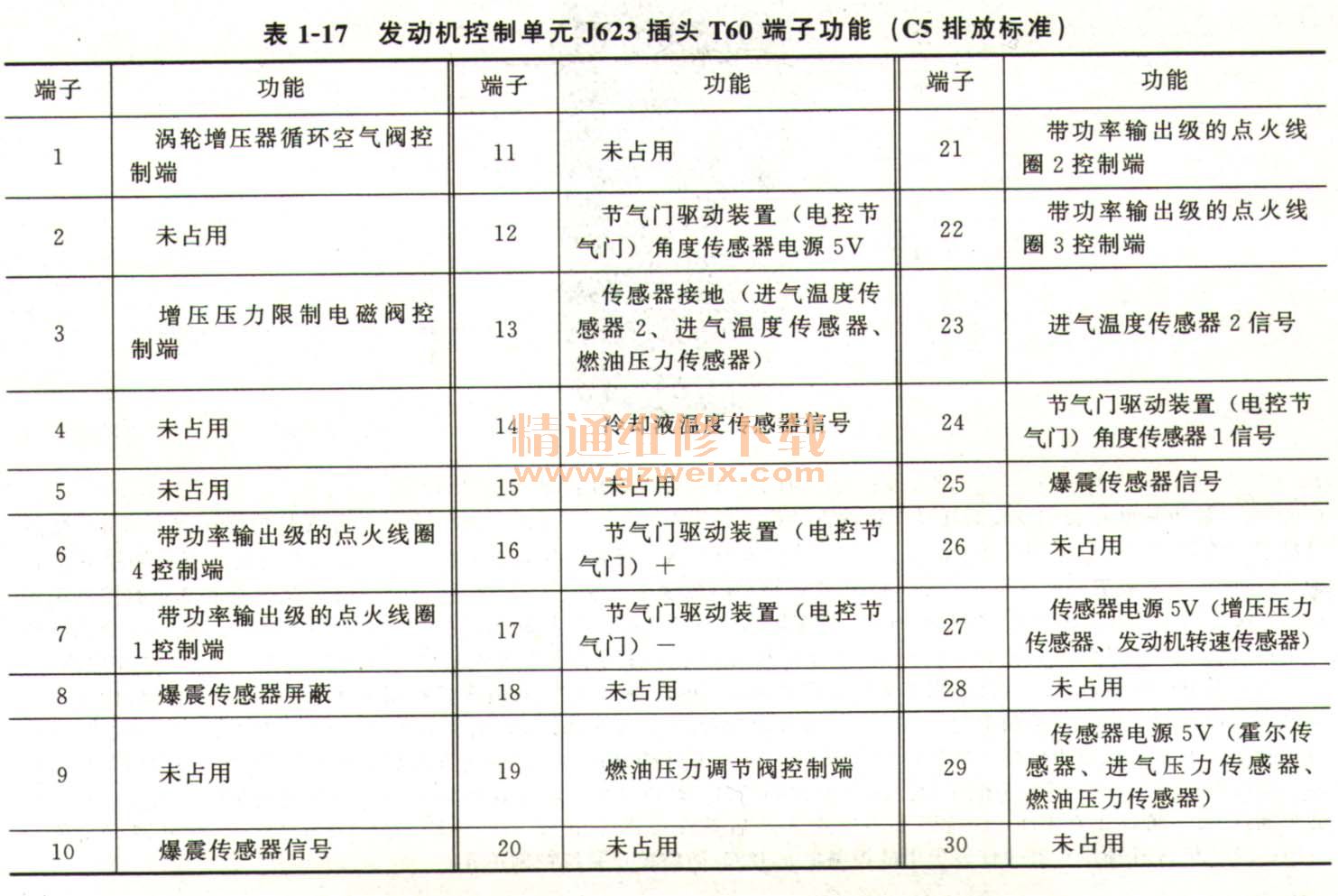

FB1-17-1
