2012~2017年克莱斯勒3.6L发动机正时校对方法
来源:本站整理  作者:佚名  2019-08-08 07:02:31

     1.正时链单元部件分解

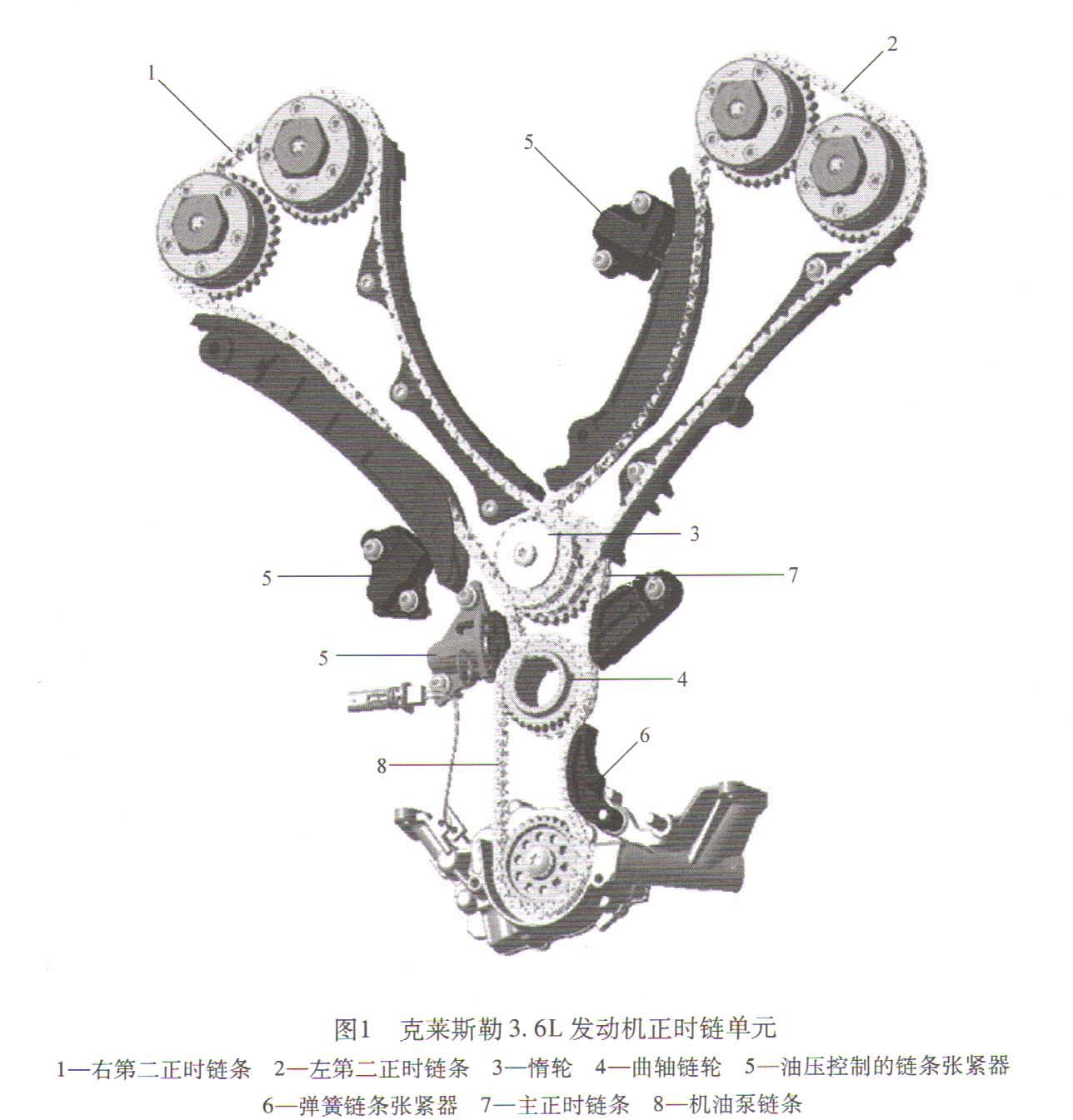

    发动机正时链单元部件如图1所示。
    2)拆下空气滤清器外壳总成和上进气歧管。
    3)卸下缸盖罩。
    4)拆下火花塞。
    2.正时链拆卸步骤
    磁性正时轮1不得与磁铁(传感工具、磁盘等)或任何强磁场接触。这将破坏正时轮将凸轮轴位置正确地传送到凸轮轴位置传感器的能力。当已拆下正时链条而缸盖尚未拆下时,在没有先定位正确的曲轴位置的情况下,切勿转动凸轮轴或曲轴。否则将导致气门和/或活塞损坏。
    1)断开并隔离蓄电池负极电缆。
    5)升起并支撑车辆。
    6)排放冷却系统。
    7)拆下油底壳、附件传动带、曲轴减振器
和发动机正时盖。
    8)顺时针转动曲轴,通过将曲轴上的凹槽4对准缸体/轴承盖接合处5从而将1号活塞放在排气行程的TDC上。左侧凸轮相位器箭头2应相互指向对方并与阀盖密封面3平行。右侧凸轮相位器箭头7应指向远离对方的方向,并且划线9应与阀盖密封面8平行,见图2。图中6为右侧凸轮轴链条张紧器插销。

[1] [2] [3] [4]  下一页
