车型年份:2019年奥迪Q3
维修背景:方向盘角度传感器是车辆稳定性控制系统的一个组成部分,主要安装在方向盘下方的方向柱内,一般通过CAN总线相连,可以分为模拟式方向盘角度传感器和数字式方向盘角度传感器。通常使用方向盘角度传感器的三个机械齿轮来测量转角和圈数,大齿轮随方向盘管柱一起转动,两个小齿轮齿数相差1个,与传感器外壳一起固定在车身,不随方向盘转动而转动。两个小齿轮分别采集方向盘转动的角度,由于相差一个齿,不同的圈数就会相差特定的角度,通过计算得到方向盘的角度。
故障现象:方向机故障灯点亮,并且方向助力变重。
操作步骤:下面使用朗仁科技H6 Pro汽车智能诊断平台,演示奥迪Q3四代方向vm向角传感器基本设置的步骤。

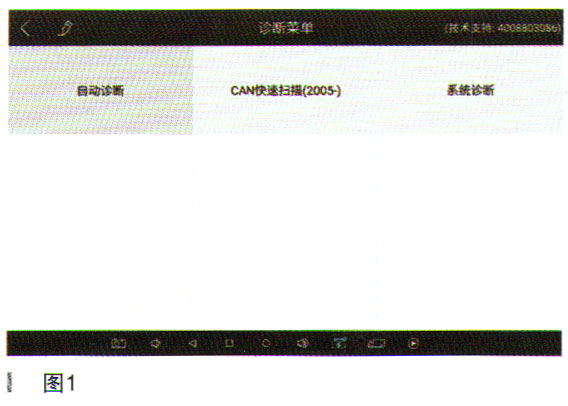

1.使用H6 Pr。连接车辆,选择“奥迪”>“自动诊断”,如图1所示。

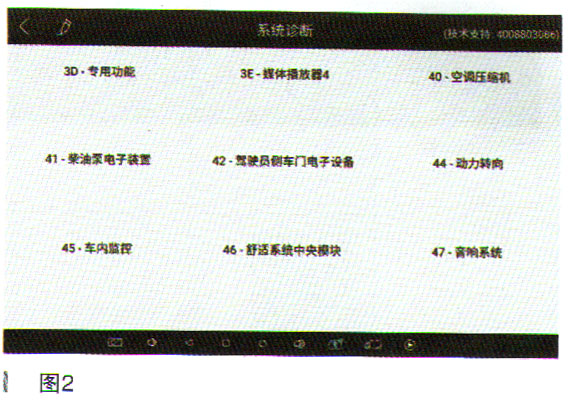

2.选择“44一动力转向”,下一步,如图2所示。

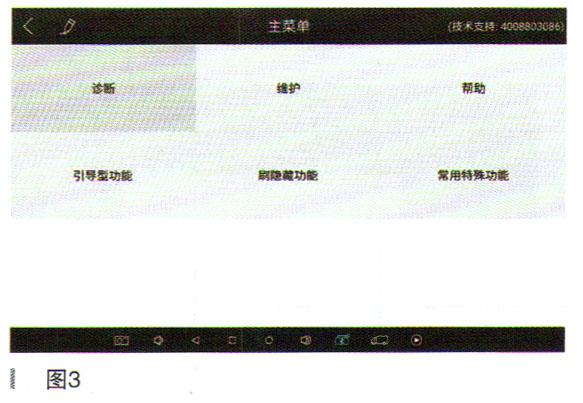

3.选择“常用特殊功能”,下一步,如图3所示。

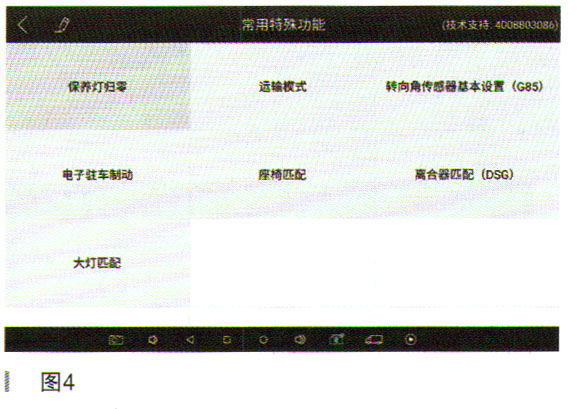

4.选择“
转向角传感器基本设置(G85)”,下一步,如图4所示。

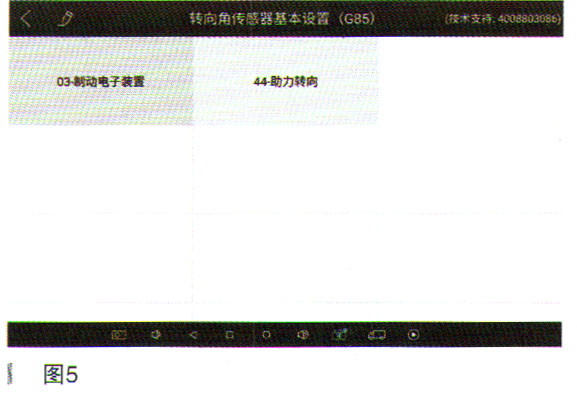

5.选择“44一助力转向”,下一步,如图5所示。

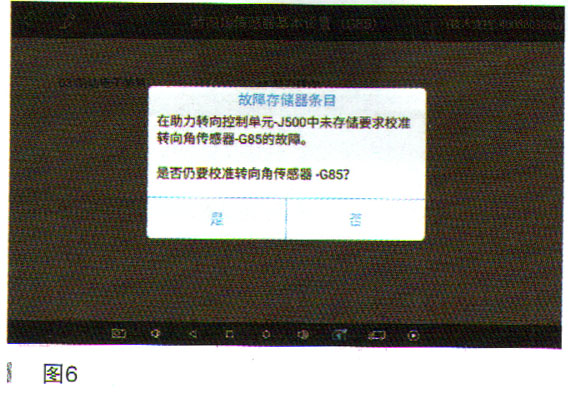

6.阅读提示,点击“是”,下一步,如图6所示。
