2013～2014款揽胜行政版5. 0L 508PN汽油机电控系统组成与原理
来源：本站整理  作者：佚名  2015-11-30 14:35:57

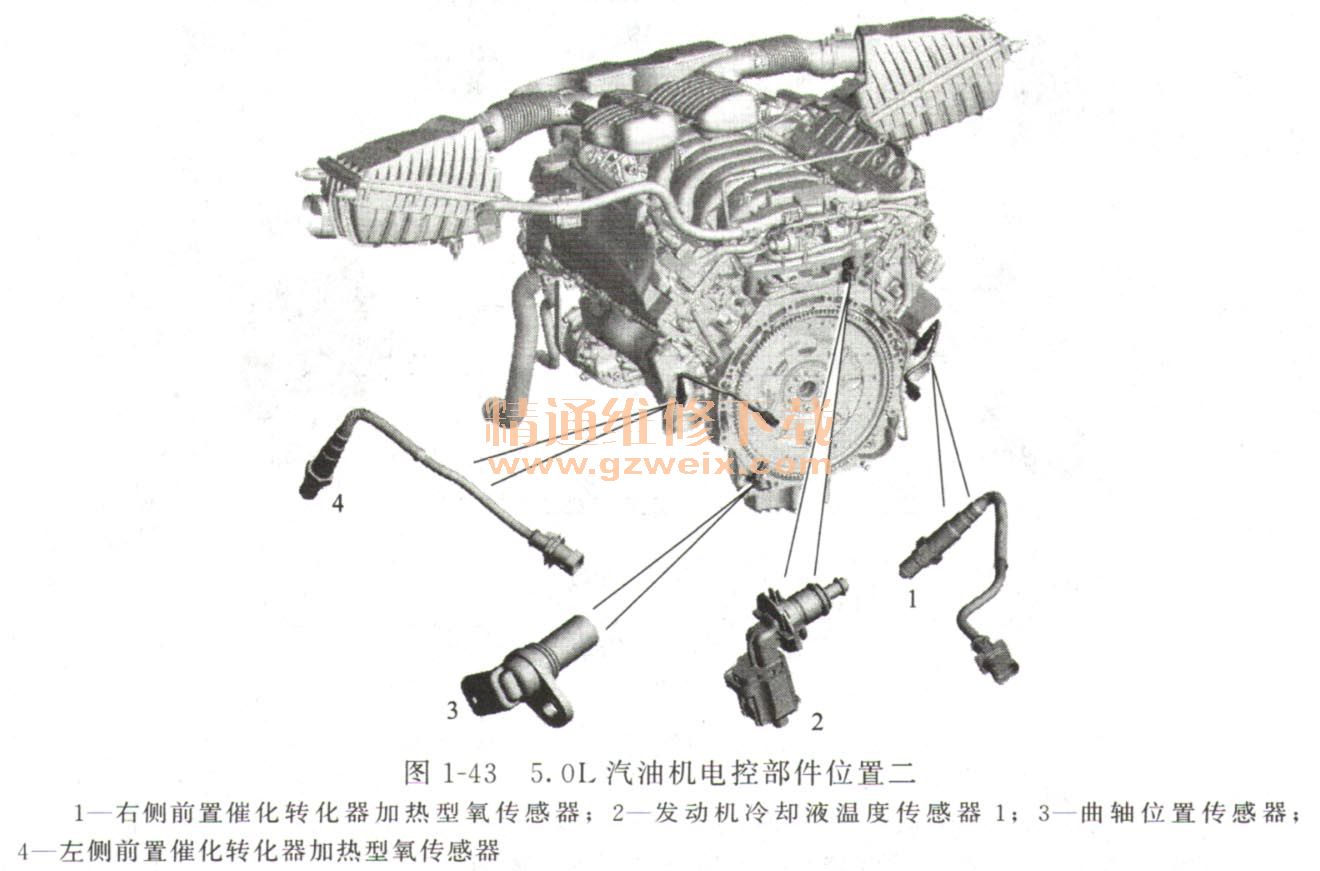

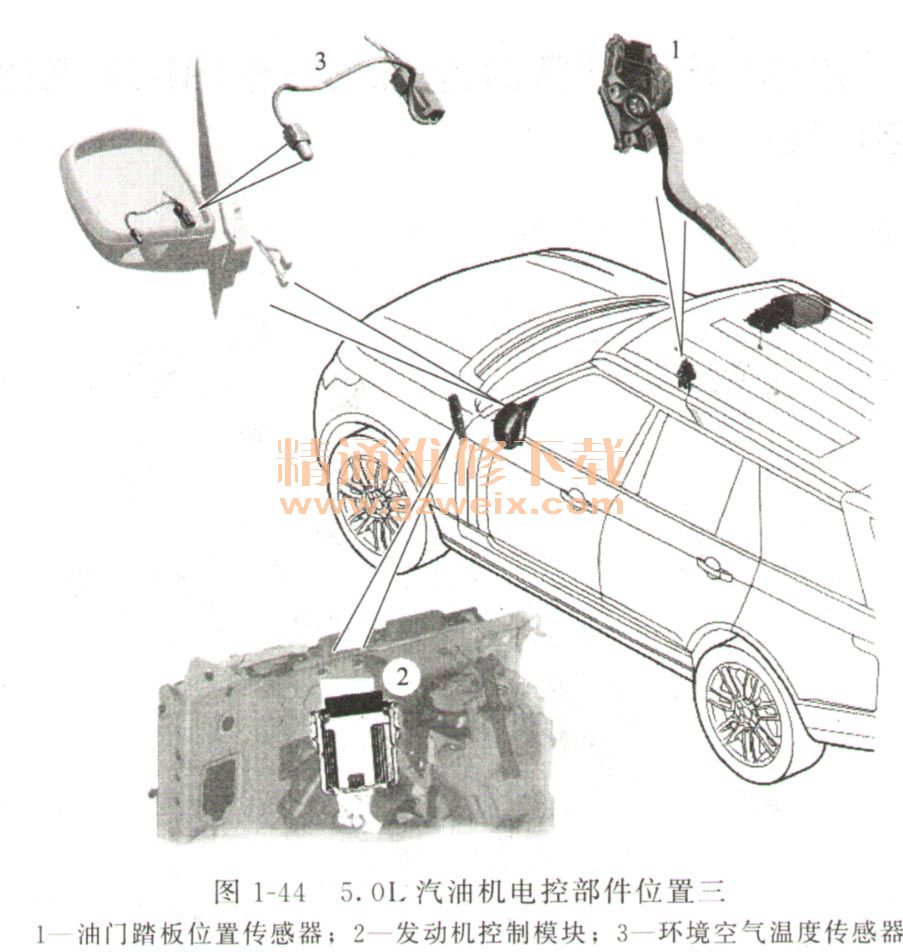

    发动机电控系统部件位置如图1-42～图1-44所示。

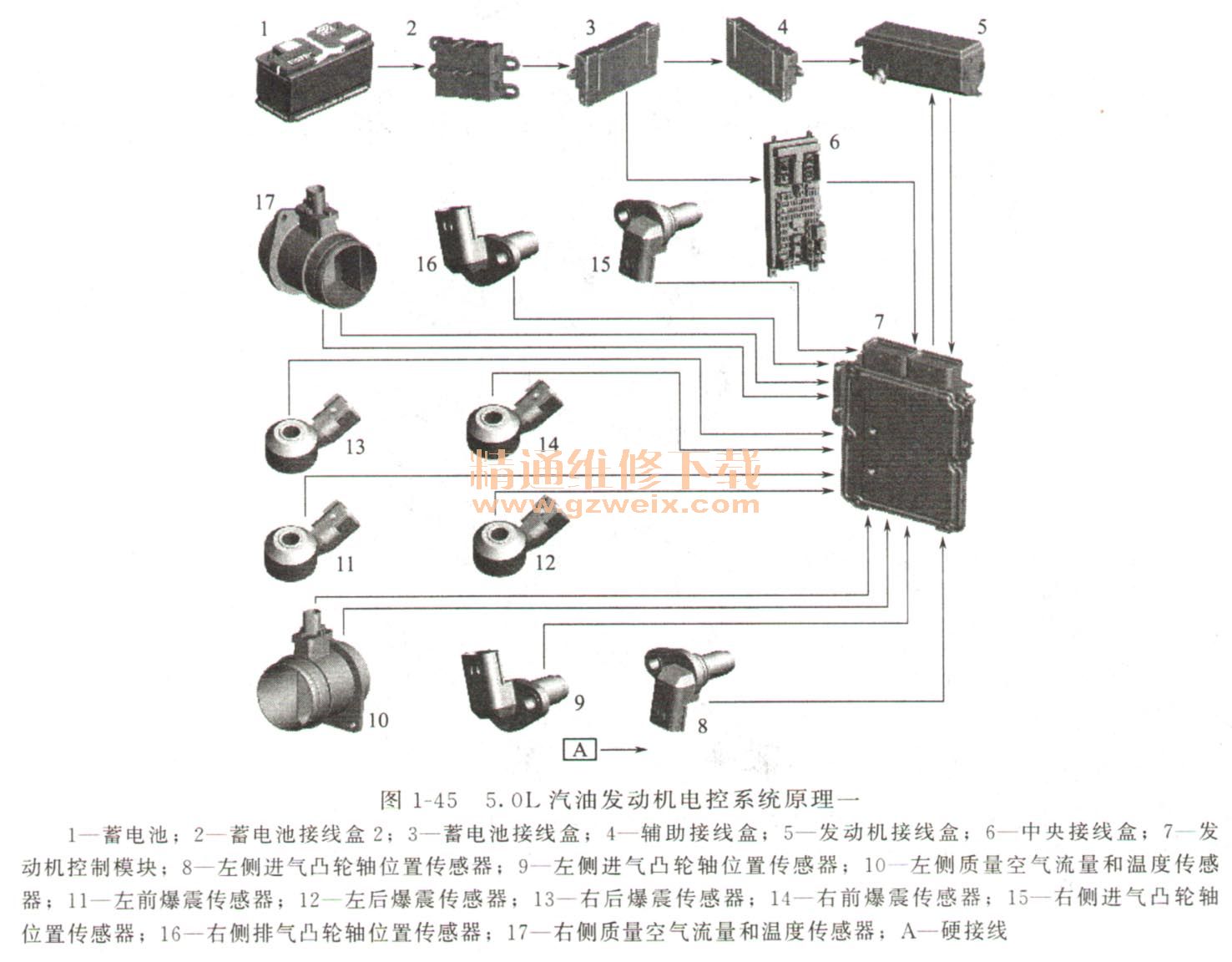

    V8 5. 0L汽油机电控系统原理如图1-45、图1-46所示。
