迈巴赫62S 240.0/1保险丝和继电器信息

来源：本站整理作者：佚名 2017-03-12 15:12:54

（2）乘客侧保险丝和继电器模块（见图3-18）

控制单元N10/9在迈巴赫中标记为D。

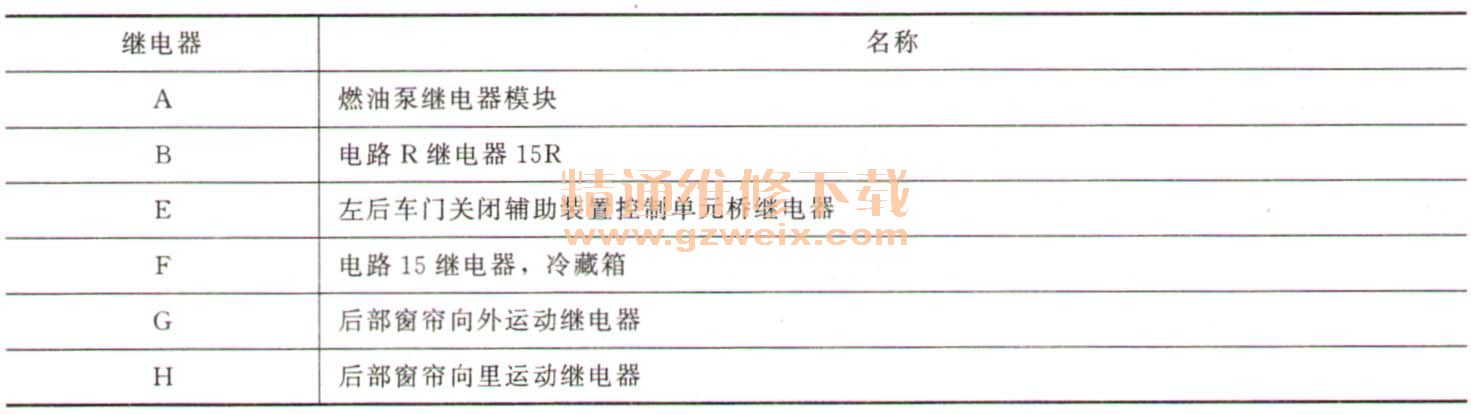

①继电器信息

②保险丝信息

（3）行李厢中保险丝和继电器盒的继电器与保险丝分配（见图3-19、图3-20）

保险丝和继电器模块，后侧1，1~20为保险丝，N10/3为带保险丝和继电器模块的后侧信号采集及促动控制模组（SAM）控制单元1，A~H为继电器，X为行驶方向，控制单元N10/3在迈巴赫的左后部标记为A。

保险丝和继电器模块，后侧2，1~20为保险丝，N10/8为带保险丝和继电器模块的后侧信号采集及促动控制模组（SAM）控制单元2，A~ H为继电器，X为行驶方向，控制单元N10/8在迈巴赫的左后部标记为B。

带保险丝和继电器模块的后侧信号采集及促动控制模组（SAM）控制单元1（N10/3）：
