迈巴赫62S 240.0/1保险丝和继电器信息
来源：本站整理  作者：佚名  2017-03-12 15:12:54

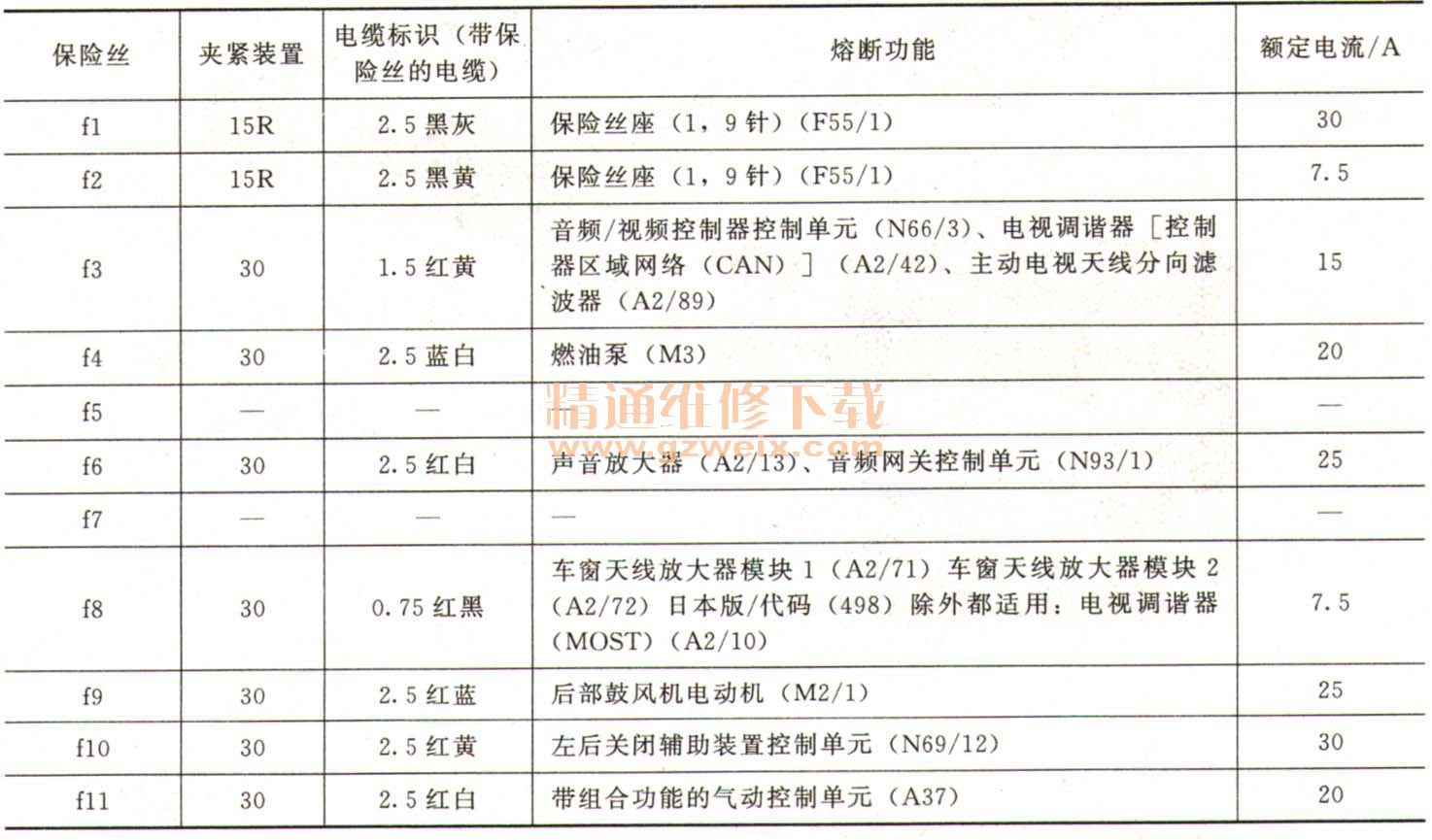

带保险丝和继电器模块的后侧信号采集及促动控制模组（SAM）控制单元2（N10/8）：

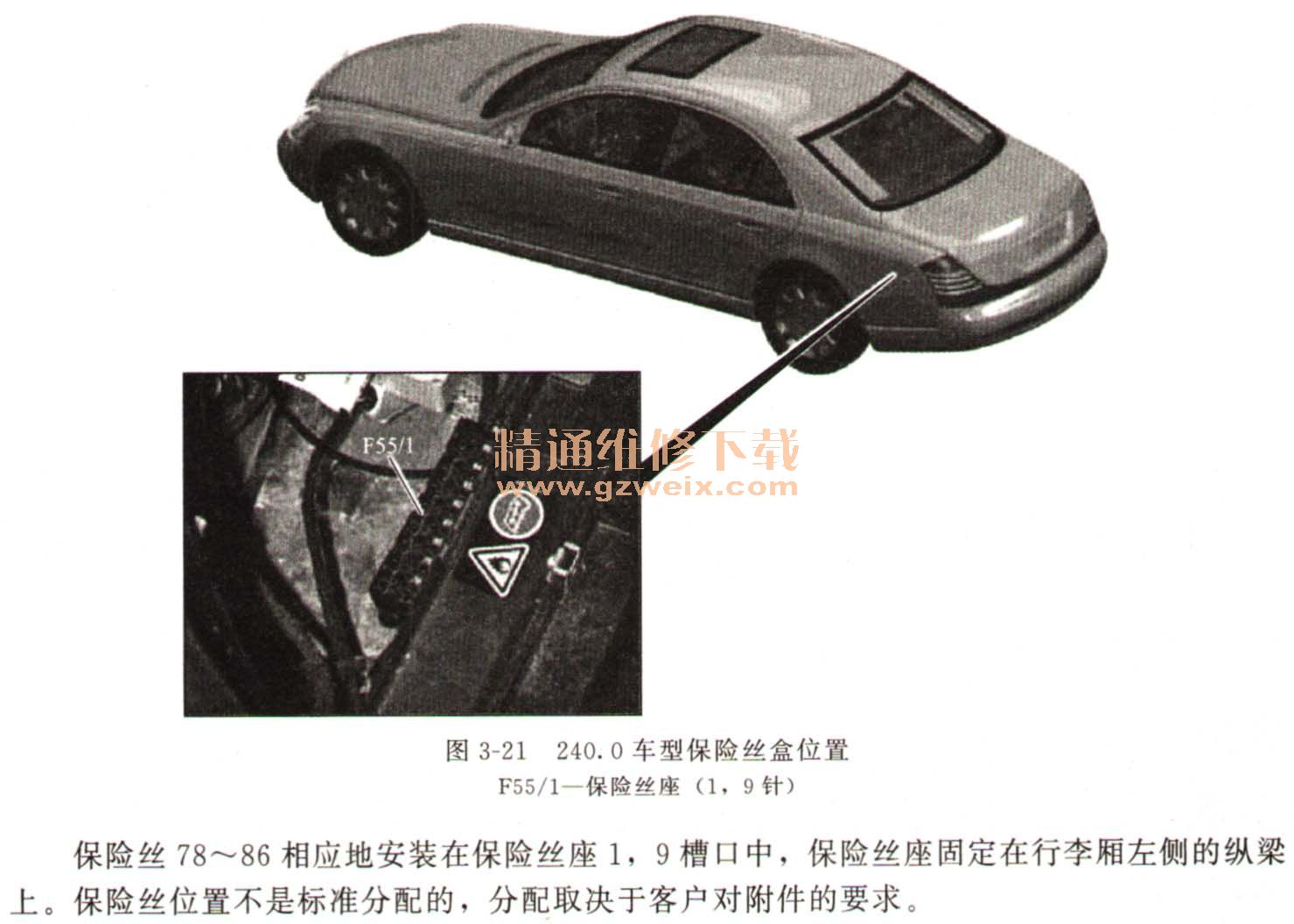

（4）行李厢中保险丝盒的保险丝分配（见图3-21）

保险丝78~86相应地安装在保险丝座1，9槽口中，保险丝座固定在行李厢左侧的纵梁上。保险丝位置不是标准分配的，分配取决于客户对附件的要求。

（5）驾驶室中保险丝盒的保险丝分配（见图3-22）

上一页  [1] [2] [3] [4]  下一页
