2017年凯迪拉克XT5AF50-8自动变速器电路图
来源：本站整理  作者：佚名  2018-09-21 08:46:35

1．速度和温度传感器、压力和换挡控制装黑（起步停车）如图1所示。

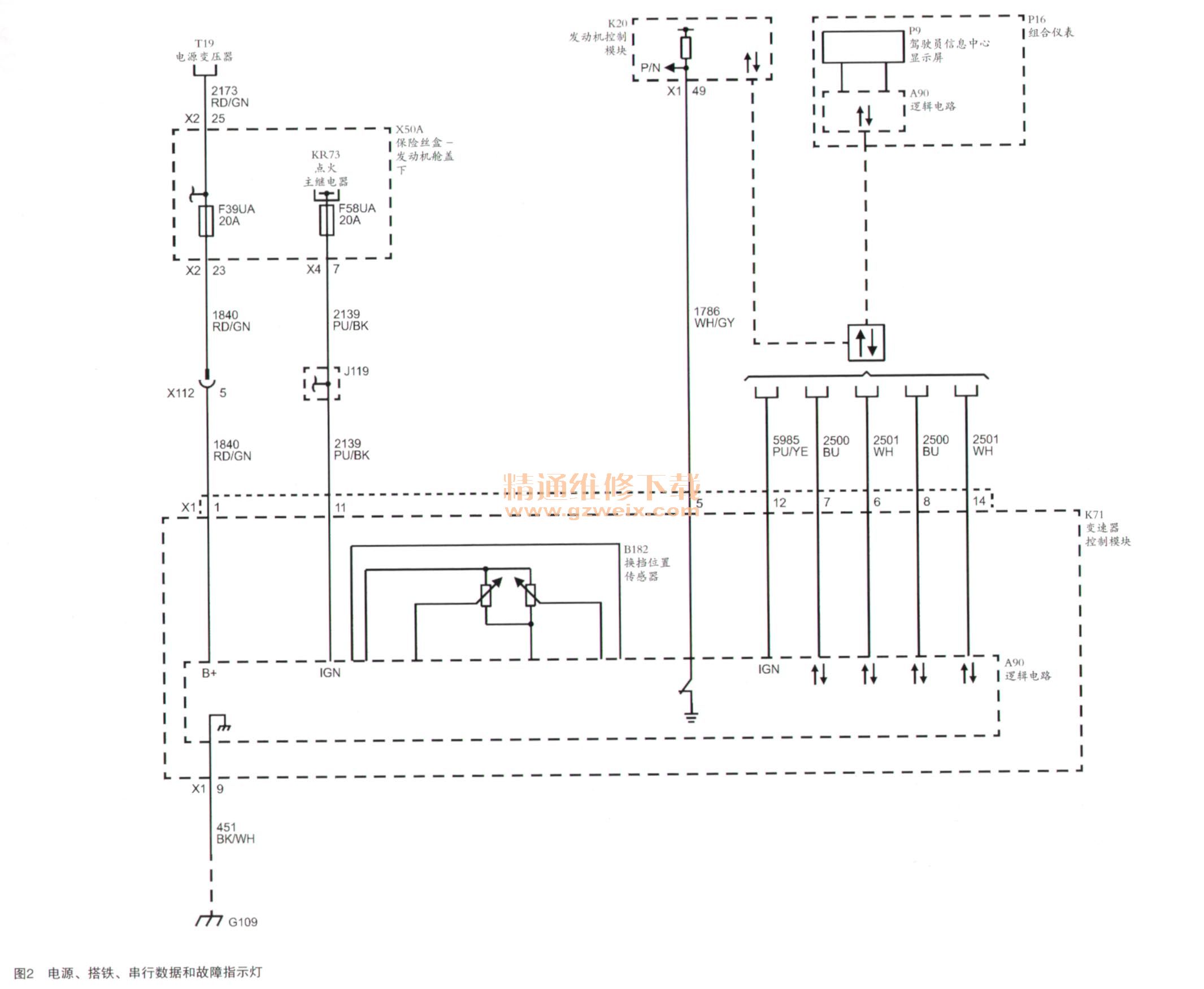

2．电源、搭铁、串行数据和故障指示灯，如图2所示。

3．换挡杆指示器和触动式加挡减挡开关，如图3所示。
