(1)扫描方法：CCSDS算法扫描AC系数从高比特平面到低比特平面得到转移字，在每个比特平面都要访问这些转移字。以8 bit图像为例，在码率为1 bpp时，平均需要扫描6 bit平面，在每个比特平面需要访问2MxN/3个系数，因此，为了完成扫描处理，至少需要4MxN个脉冲。然而大多数转移字的计算实际仅需要系数的深度，并不需要系数本身。因此，在每个比特平面访问小波系数是没有必要的，将会浪费大量的脉冲。对此，本文采用式（7）、式（8）在扫描系数前对系数的深度进行计算：

其中，OR为逻辑“或”，是类型i的第J个系数的值，。[i]是最大深度。由于仅需要访问一次系数，因此访问存储器次数可以减少3倍。

    (2)并行扫描：BPE每个段含有16个块，本文对16个块独立进行扫描处理，即采用16个扫描模块（Scan0-Scan 15）并行扫描系数。每个模块扫描一个块，扫描结果将转移字存储在RAM中，极大地提高了扫描性能。

    (3)转移字存储：嫡编码模块由编码选择计算模块（CalcOption）和编码模块（Encoding）组成。这两个模块需要访问存储器的转移字，但是CalcOption仅需要长度大于1的转移字，它并不需要访问所有的转移字。因此，为了加速这个模块的计算，在存储转移字的同时将长度大于1的转移字复制到另一个存储器中，CalcOption计算时只需访问长度大于1的转移字的存储器即可，大大缩短了计算时间。

    (4)并行计算：在编码前，Rice嫡编码模块需要最优编码选择（它是CalcOption模块的输出），在1 bit平面的编码选择计算时需要访问16个块中的转移字。为此，本文设计了两个相同且并行工作的模块，一个是访问Block0-Block7的访问字，另一个是访问Block8 - Block 15的访问字。通过比较两个模块的结果选择出最优编码。

3实验结果

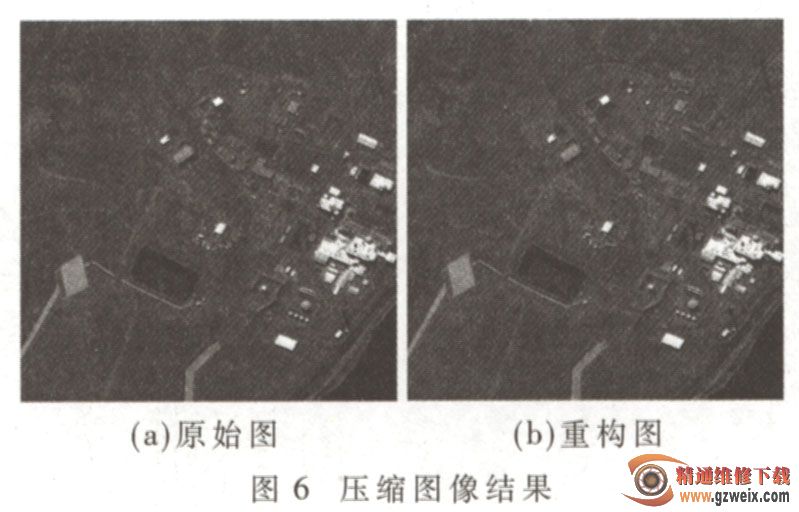

    为了验证本文提出的压缩系统的可行性，使用地面检测系统对其进行测试。地面检测系统向压缩电路板发送测试图像，压缩系统将图像压缩、解压后经CameraLink传输到PC机上进行分析，得到如图6所示的重构图像。由图6可知，本文提出的压缩系统是可行的。

    为了测试本设计的压缩系统性能，地面检测系统向压缩系统发送各种测试图像进行实验，并与传统方法进行比较，实验结果如表1所示（压缩比为8.1)。

    由表1可知，本文压缩系统平均PSNR可达40 dB，比传统方法提高了0.97 dB。

    本文提出的压缩系统工作参数如表2所示。由表2可知，本文设计的压缩系统具有高的数据吞吐率，其数据吞吐率达到12.8 Mpixels/s。

    本文提出的图像压缩系统可以稳定可靠地工作，由以上实验数据表明，本系统非常适于航空面阵CCD相机的应用，为空间TDICCD相机图像压缩提供了一种很好的解决方案。
