文章通过BWDSP模拟器对目前常用的几种替换算法和大小不同的指令Cache块进行仿真实验得出不同缺失率。实验结果表明，所提出的PLRU替换算法性能高于LRU, LFU, FIFO替换算法，并使BWDSP整体性能提高到为其他三种替换算法的1.12倍左右。

    自1978年以来，我国的集成电路用量和产量几乎以平均每年20％的速度同步增长，集成电路生产中心也在向中国大陆转移，使我国IC产业迅速发展。目前IC制造工艺水平已达到28 nm，为设计高性能DSP系统打下了牢固的基础。DSP处理器速度与存储器速度之间的差异是DSP体系结构设计的一个瓶颈问题，在DSP处理器的存储层次中，Cache是离处理器内核最近的一层存储器，而Cache技术是有效解决DSP处理器的存储层问题的重要技术In。可以依据Cache的速度和命中率来配置Cache的参数，使Cache的性能达到最佳。

1 BWDSP处理器总体结构

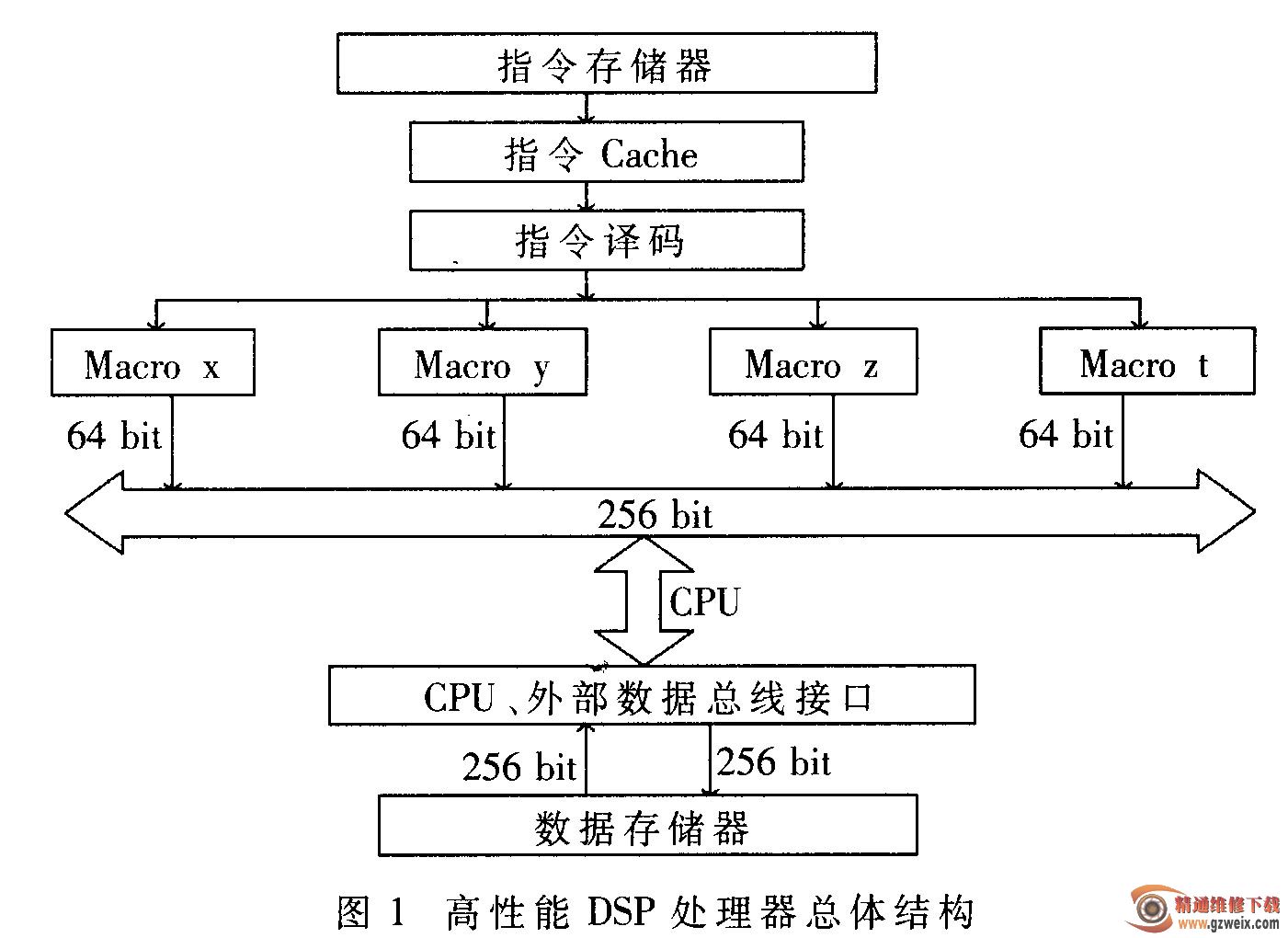

    BWDSP处理器是中国电子集团第38研究所自主研制的一款犯bit静态超标量处理器，采用8发射、11级流水线、SIMD架构。处理器指令总线宽度为512 bit，数据总线位宽为256 bit ;指令存储空间和数据存储空间在物理上是分开的，指令存储空间大小为2 MB，指令Cache空间为512 KB，数据存储空间为8 MB；取指程序计数器每变化一次，从指令Cache中取出8条指令为一个256 bit指令包进人指令流水线。BWDSP处理器的执行部件包含在4个执行宏中，分别为macro x , macro y , macro z , macro t o指令译码单元解析从指令包中得到的并行指令，并决定指令在那些执行宏中运行，进而为指令分配对应执行宏中的执行资源，并且把指令翻译为微操作，发射到4个执行宏。高性能DSP处理器总体结构如图1所示。

在高性能DSP处理器上对指令进行重复访问时，指令Cache的失效次数与指令空间大小的关系：首先计算第一次重复访问时的失效次数。设程序指令大小为M，即Mo=M/512个Cache行。当M≤512 KB时，程序被访问后，指令Cache每一组内至多包含一个Cache行的有效指令数据，不会因为冲突失效而发生替换，所以再次执行程序时，不会使指令Cache发生失效；当M在512 KB-1 024 KB时，访问完一遍之后，前512个Cache行的数据会填充每组内的一个 Cache行，而超过512个Cache行的部分，每个Cache行的指令数据有1/4的概率替换掉有效数据，因此，被替换出去的Cache行数约为（Mo-512)/4，即重复访问的失效概率约为（Mo-512）/4 M；对于M在1 024 KB-1 536 KB、1 536 KB-2 048 KB, 2 048 KB-∞的情况时，可用同样的方法分析得到访问一遍之后被替换出去的Cache行数目。

    由上述可知，当执行程序指令空间小于512 KB（即Mo<512 KB)时，所有Cache行都不会被替换掉；而当执行程序指令空间大于512 KB时，被替换出去Cache行数呈线性增长，并且不同区间内增长的斜率依次变大。因此，当执行程序指令空间大于指令Cache大小时，指令Cache行被替换出去的概率与指令Cache的替换算法有关。

    指令Cache参数包括：Cache容量大小、Cache块大小、组相联度和替换策略。在某种程度上，可通过优化Cache参数提高Cache的性能，但当 Cache容量增加到某一程度时，Cache命中率将迅速降低。指令Cache替换算法是影响指令Cache性能的主要因素，目前常见的指令Cache替换算法有Random, FIFO, LRU、 LFU , MRU, SCK -4  ,此外还有比较新颖的LNC算法。FIFIO和Random算法硬件实现简单，但其性能不佳；而常用的LRU算法性能最佳，但是硬件实现过于复杂，同时该算法占用时间较多。因此，LRU替换算法不是指令Cache最佳的替换算法。预取技术是利用空间局部性，若利用预取技术来克服LRU算法，其缺点将导致缺失不断增加。而采用PLRU算法对LRU算法进行改进，几乎不会影响Cache的缺失率，并且简化了硬件实现代价及复杂度。
