提出了一种适于空间TDICCD相机的复杂度适中、高性能的图像压缩系统。其压缩系统主要分为离散小波变换（DWT）单元和位平面编码（BPE）单元。DWT采用两个并行的9/7整数1D DWT完成2D DWT ; BPE单元从扫描方法、并行扫描、转移字存储及并行计算方面对传统CCSDS算法进行了改进，使其更适合CCD空间相机的应用。最后，使用地面检测设备对设计的图像压缩系统进行了试验测试。实验结果表明，该图像压缩系统可以稳定可靠地工作，与传统压缩系统相比，平均PSNR提高了0.97 dB，具有较高的数据吞吐率，在系统时钟频率为50 MHz时数据吞吐率达到12.8 Mpixels/s。非常适于空间TDICCD相机的应用。

    随着空间TDICCD相机空间分辨率和覆盖宽度指标的不断提高，CCD相机图像数据量呈指数增加，而现有的机载存储器容量有限，使数传系统带宽受限，无法适应空间CCD图像的海量数据。因此，必须对CCD图像进行压缩。

    空间CCD相机图像压缩不同于其他压缩场合，它要求整个压缩系统具有实时性且采用硬件设计，但存储资源和板面十分有限，而遥感图像资源又十分宝贵。因此，可选用的压缩算法复杂度不能太高而又要求具有较好的压缩性能。下面介绍三种压缩算法的优缺点：

JPEG2000具有较好的压缩性能，然而其算法复杂度很高，难以通过硬件实现和达到实时性的要求；SPIHT算法抗错能力很差；CCSDS压缩算法专门针对深空应用，其复杂度适中，压缩性能和JPEG2000相当。因此，本文选用CCSDS压缩算法作为压缩系统的设计理念。然而，CCSDS压缩算法仅推荐了一些压缩规范，具体编码器的设计需根据各种应用场合进行设计。

    本文在参考国内外相关技术的基础上，根据背景项目需求，结合TDICCD图像特点，从工程应用的角度提出了一种基于CCSDS压缩算法的空间TDICCD相机图像压缩系统。

1压缩系统的提出

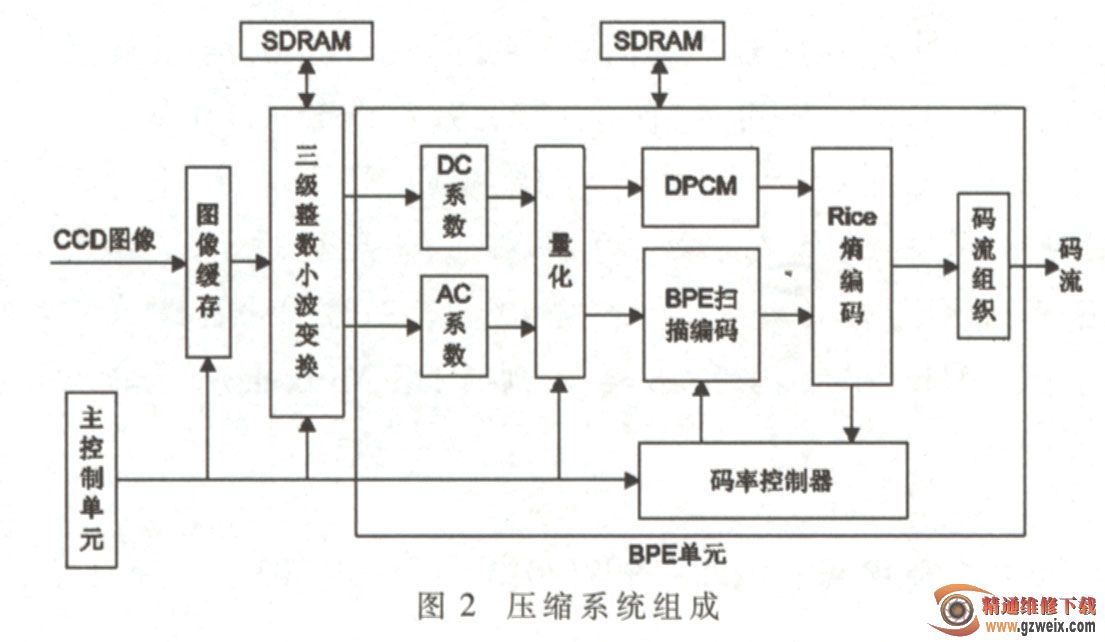

    CCSDS压缩算法总体上由离散小波变换（DWT）和位平面编码器（BPE)两部分组成，如图1所示。DWT用来去除图像空间相关性，BPE用来编码去除相关性后的数据。

2关键技术

2.1离散小波变换VLSI设计

    CCSDS的离散小波变换使用3级二维9/7 DWT，包括浮点型和整形。浮点型在有损压缩时具有很高的压缩性能，而整形主要应用在无损压缩。空间CCD相机电子学图像压缩单元的主处理器选择FPGA，但FPGA处理浮点运算十分麻烦。因此，本文压缩系统采用9/7提升整数小波变换。9/7提升整数小波变换预测与更新步骤为：

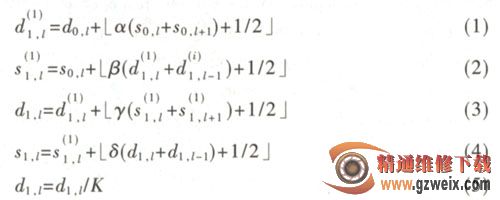

其中，α≈-1.568,β≈-0.053 , γ≈0.883 , δ≈-0.443 5 ,K≈1.149 6。由式（1）～式（6）可知，9/7整数小波变换的实现十分简单，仅需加法和移位运算就可实现，非常适合FPGA实现。
