基于CC2530的脉搏感知节点设计
来源:本站整理  作者:佚名  2013-01-22 08:46:25

   针对现有脉搏采集装置价格昂贵、体积大、灵活性和扩展性差等问题,提出采用集微处理功能于一体的CC2530作为脉搏感知节点的主控芯片。CC2530控制感知节点的信号采集、处理和发送,实现功耗管理和任务管理。实验结果表明,该设计的感知节点具有功耗低、精度高、实时性强、稳定可靠、体积小、灵活性高和操作方便的特点。

    脉搏携带着丰富的生理、生化和病理信息,具有重要的生理参考、医学诊断和研究价值。目前,脉搏信息已被广泛地应用于心血管系统疾病监测、睡眠质量评估、疲劳程度监测及运动机能水平监测等与人类生活息息相关的领域。现有的脉搏采集系统主要存在设备价格昂贵、功耗大、体积大、灵活性差、采用有线传输方式及不易扩展等问题,不能方便地实现对人体脉搏信息实时、不间断的测量。因此,本文提出采用集微处理器和RF功能于一体的SOC芯片CC2530作为脉搏感知节点的主控芯片,实现对节点的能量管理和任务调度。



1感知节点硬件设计

1.1硬件结构

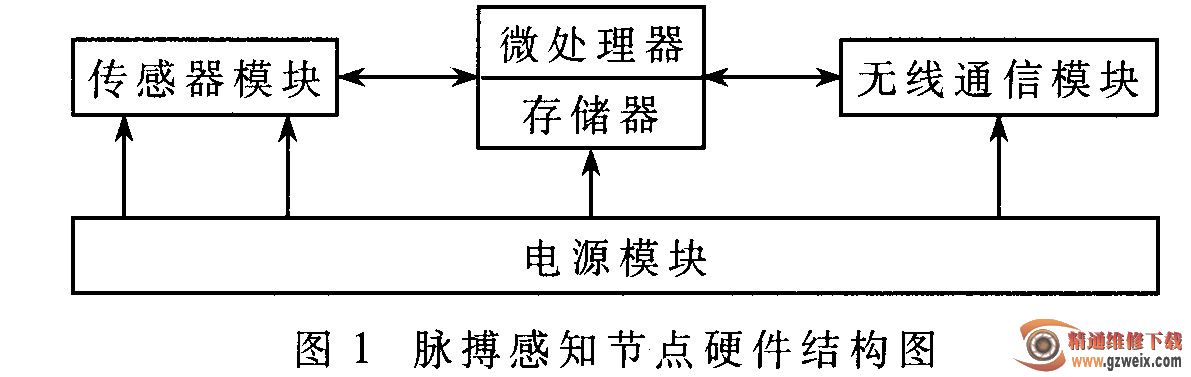

    考虑到节点的升级、扩展等问题,节点硬件采用模块化设计方案。节点硬件结构由处理器模块、传感器模块、无线通信模块和电源模块四部分构成,其具体结构如图1所示。处理器模块负责对整个节点进行控制和管理;传感器模块负责采集脉搏信息并做一定的数据转换;无线通信模块负责节点之间按一定的通信协议相互通信;电源模块负责为节点供电,提供各部分运行所需的电量。



1.2硬件具体设计

1.2.1处理器模块设计

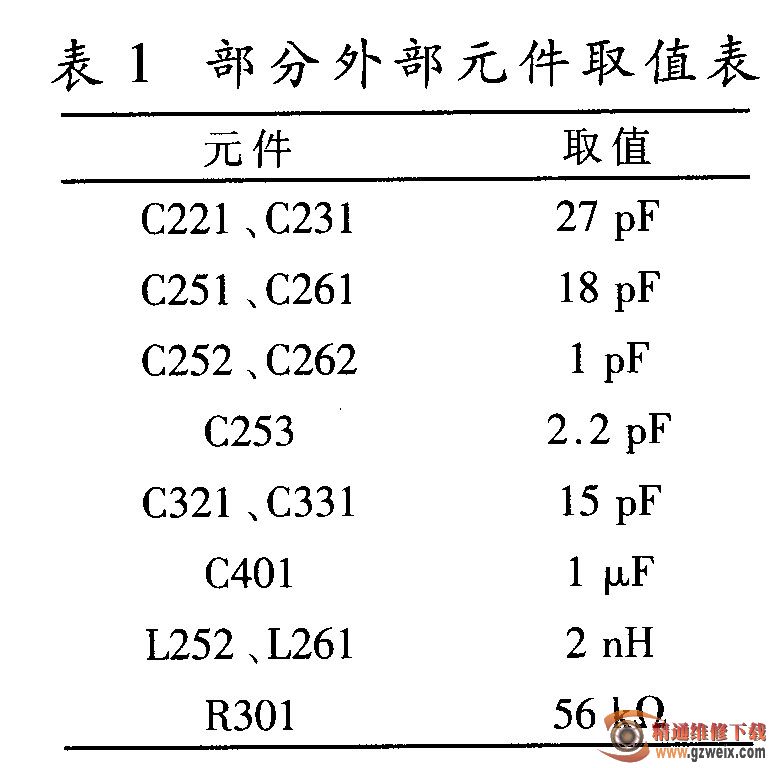

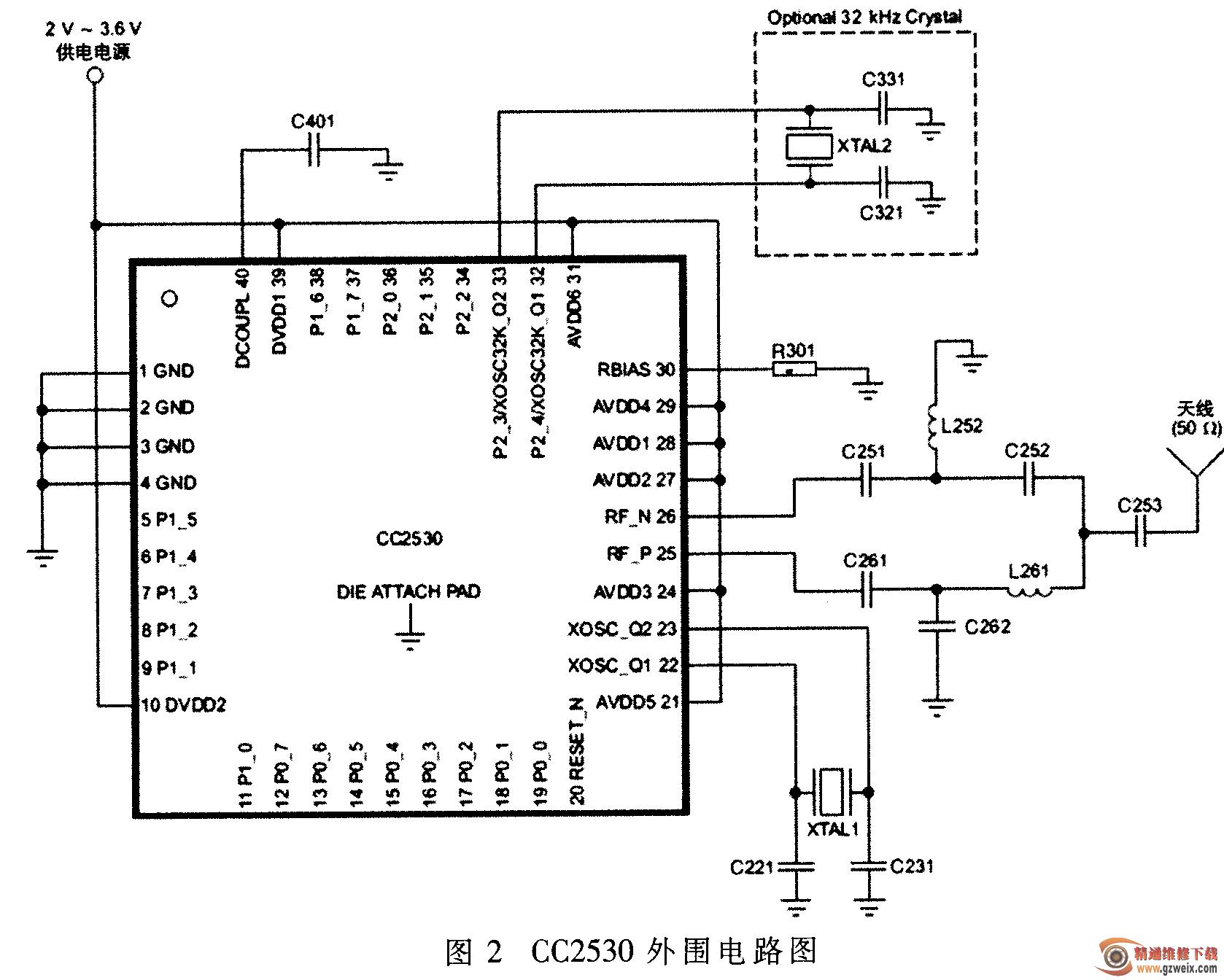

    在充分考虑处理芯片的体积、计算能力、功耗情况、存储空间、集成度、成本及开发环境等因素的情况下,本设计采用TI公司的CC2530作为控制芯片。CC2530集成了微处理器、存储器和射频模块,是一个Soc片上解决方案。它具有高集成度、低功耗、小体积、低成本、外围电路简单以及接口丰富等特点;支持点对点、点对多点、多点对多点无线网络数据传输;可外接多种传感器用于无线数据采集。CC2530的外围电路如图2所示。CC2530选用两个晶振确保电路正常工作,XTAL 1是犯kHz的主晶振;XTAL2是32.768 kHz的可选晶振,用于低睡眠电流消耗和精确唤醒时间的应用。部分外部元件取值表如表1所示。



1.2.2无线通信模块设计

    无线通信模块设计需考虑通信协议、数据传输速率、调制方式、通信频段、接收灵敏度、收发功率、省电模式、外围电路是否简单、与处理器的接口等因素。使用单极子不平衡天线,配合由分立电感、电容(C252 ,1,252 ,C262 ,1,261)组成的输入/输出匹配电路,满足阻抗为50 fl的天线的匹配要求,达到芯片的最优性能。
