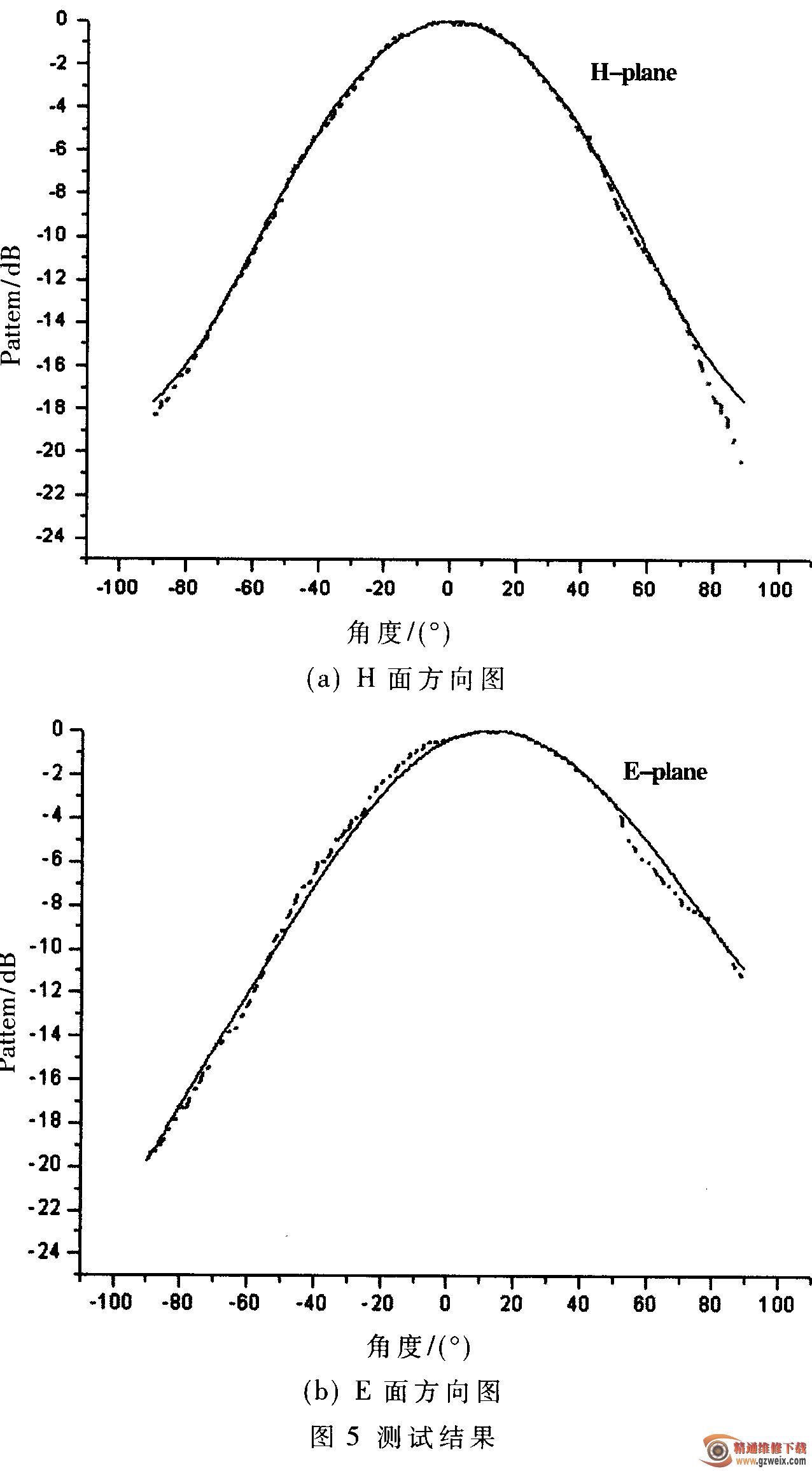

最后在微波暗室通过天线测试系统对天线的辐射方向图和增益进行了测试，测试结果如图5所示。
图5 (a)给出了天线阵在中心频率处仿真与实测的H面远场方向图，图5(b)给出了仿真与实测的E面方向图。
图5中实线代表仿真值，虚线代表实测值。可以清楚地看到，实测方向图与仿真方向图吻合良好。H面方向图对称性较好，而E面的方向图稍显不对称，这是由于整个天线的馈电点同轴SMA接头不在正中心位置，对于E面是不对称的。
采用标准增益天线比较法测试得到天线在中心频率的增益为8.4 dBi，而仿真得到的增益为8.9 dBi，该天线增益的实测值与仿真值也是大致接近的，稍有偏差是由于在仿真建立模型时，微波介质损耗因子的设置比实际的要小，而介质损耗大必然使辐射效率降低，从而使增益降低。
综合运用单层微带贴片结构和T型功分器馈电技术，并结合高频电磁仿真软件CST设计了一个四元弹载共形微带天线阵。设计的天线阵体积小、结构。实测天线阵在士20 MHz的频带内驻波比均小于1.5，最大增益8.4 dBi，测试结果与仿真结果吻合较好。该天线阵电性能和辐射特性良好，可以满足遥测天线的使用需求。
