设计弹载共形遥测天线
来源:本站整理  作者:佚名  2013-02-09 08:15:16

    摘要:设计了一种弹载微带天线,该天线与弹体曲面共形,加上天线罩所凸出的曲面高度不超过8 mm,不仅不影响弹体的动力学特性,而且也不损伤弹体的机械强度。该天线具有较高的增益(8.4 dBi)仿真方向图与实测方向图吻合良好,且在整个工作频段内辐射特性稳定,非常适合作为弹载引信、遥测天线。

    无线电遥测是导弹系统测试的重要手段,在导弹的研制和发射试验中发挥着越来越重要的作用。而天线作为遥测系统的重要组成部分,其性能好坏直接影响着整个遥测系统的工作性能。所以人们对遥测天线的要求也越来越高,以尽可能地为评估导弹性能和分析故障提供精确的依据。导弹在飞行过程中姿态变化大,运动速度快,天线单元必须采用易于共形的辐射单元。过去常采用的振子天线已无法满足外形要求。而微带天线具有体积小、重量轻、低剖面、易与载体共形等特点,无论在结构上还是在性能上都有很多优势,非常适合在导弹等高速飞行器上应用。



    本文结合实际需求,研究设计了一种弹载共形微带天线。该天线与弹体表面共形,不影响弹体的空气动力学特性,并对其进行了性能仿真和试验研究。



1天线设计

    本文研究的共形微带天线,其工作波长及尺寸远小于所要共形的导弹载体半径,所以载体表面的曲率对天线单元性能的影响非常小。因此天线单元的设计可以采用一般平面微带天线设计理论和公式。但当贴片单元组成一个天线阵列并与曲面共形时,其反射系数和方向图还是会发生一定的变化,辐射特性也变得复杂。为了在阵列设计时计人曲面的影响,使用基于有限积分的“ST Microwave studio”电磁仿真软件对天线进行仿真和参数优化设计。



    天线主要技术指标要求如下:

    (1)天线工作频率:f0±20 MHz;

    (2)天线驻波比:VSWR≤  1.5 ;

    (3)天线增益:Gain≥ 8 dBi ;

(4)极化方式:线极化。



1.1微带天线单元设计

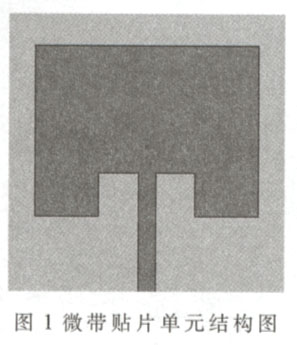

    本文采用的微带天线由接地层、介质层、贴片层和防护罩层组成。微带辐射单元结构如图1所示,微带天线通过馈电方向的两个边缘进行辐射,单元阻抗由中到边缘逐渐变大。采用开槽的形式,把馈线深人贴片天线内部,通过调整馈线插人深度,使馈线与贴片单元达到良好的阻抗匹配。



1.1.1介质基板的确定

    在进行微带贴片天线单元设计时,需首先做好介质基片材料(介电常数E;和介质损耗正切角tanδ)的选择及厚度h.的确定,它们直接影响微带天线的尺寸、重量、方向性、频带等性能。



    值得指出的一点是,在安装空间受限以及低剖面要求的弹载应用场合,增加介质基片厚度h可以展宽天线带宽,但基片厚度过大则会引起表面波的明显激励,表面波达到基片边沿时产生反射散射,导致沃线增益下降,交叉极化增大,辐射效率降低。因此要综合考虑确定。



    根据天线的技术指标要求,设计过程中贴片层和接地层都采用厚度t=0.018 mm的铜箔,介质层采用介电常数εr=6、厚度h=1.0 mm、损耗正切tanδ≤  0.001的微波复合介质。



[1] [2] [3]  下一页
