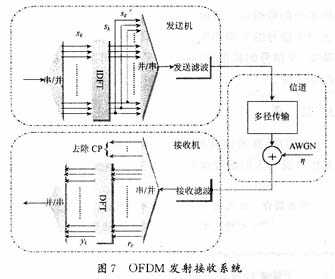

图7为传统的OFDM发射接收系统。发送端将被传输的数字信号转换成子载波幅度和相位的映射，并进行离散傅里叶反变换（IDFT）将数据的频谱表达式变到时域上，接收端进行与发送端相反的操作，子载波的幅度和相位被采集出来并转换回数字信号。

2.4 OFDM的缺点

　　(1) OFDM对系统定时和频率偏移敏感

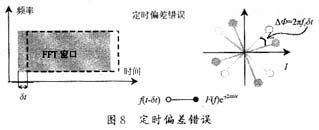

　　定时偏差会引起子载波相位的旋转，如图8所示，而且相位旋转角度与子载波的频率有关，频率越高，旋转角度越大，如果定时的偏移量与最大时延扩展的长度之和仍小于循环前缀的长度，此时子载波之间的正交性仍然成立，没有ISI和ICI（信道间干扰），对解调出来的数据信息符号的影响只是一个相位的旋转。如果定时的偏移量与最大时延扩展的长度之和大于循环前缀的长度，这时一部分数据信息丢失了，而且最为严重的是子载波之间的正交性破坏了，由此带来了ISI和ICI，这是影响系统性能的关键问题之一。

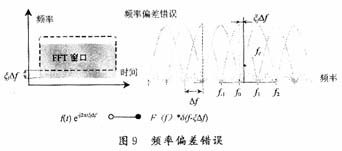

　　频率偏差是由收发设备的本地载频之间的偏差、信道的多普勒频移等引起的，由子载波间 隔的整数倍和子载波间隔的小数倍偏移构成。子载波间隔整数倍不会引起ICI，但是解调出来的信息符号的错误率为50％，子载波间隔的小数倍的偏移由于抽样点不在顶点，如图9所示，破坏了子载波之间的正交性由此引起了ICI。
