晶体鉴频器的主要优点是结构简单，调整容易，鉴频跨导大，因此在窄带FM接机中得到广泛的应用。

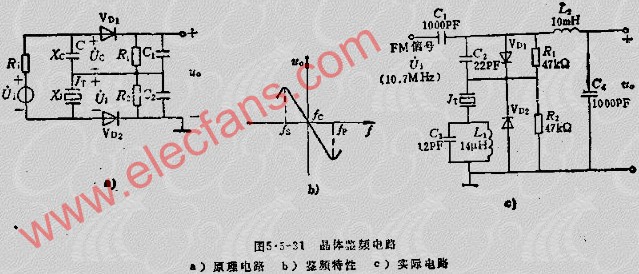

图5.5-31A为晶体鉴频器原理电路图，电容C与石英晶体JT串联，然后接至FM信号源U1。电容C上的电压UC与晶体JT上的电压U1，其大小分别与C的容抗XC和晶体等效电抗XJ的大小有关，因而与频率有关，这样UC与U1都成为调幅一调频波，它们振幅的变化方向是相反的，这和相位鉴频器中加到两个包络检波器的输入信号是相同的。这里的检波电路也与相位监督器中使用的检波电路是完全相同的。其鉴频曲线如图5.5-31B所示，图5.5-31C是一个中心频率为10MHZ的石英晶体鉴频器的实际电路。图中，采用了并联检波器。并联谐振回路L1C3与晶体串联是用来展宽鉴频带宽的。L2和C4是低通滤波器，目的是滤除调频而输出原调制信号。
