电路的功能

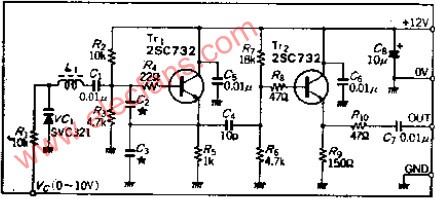

这是一种可在3M~30MHZ频率使用的电压控制振荡器，在通信机或信号发生器等测量仪器中，可与PLL电路配合使用。振荡回路采用了变形克拉着振荡电路方式，晶体管TR1的参数变动对振荡频率影响不大。

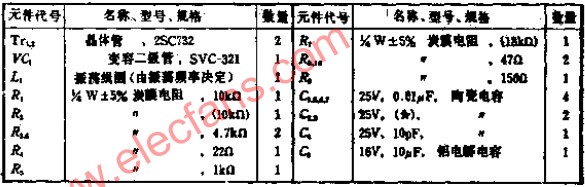

电路工作原理

电容器C2、C3的作用是为晶体管的射极-基极间提供正反馈。振荡频率的电抗采用了数100欧的低阻值，目的是使TR1的参数变化对谐振回路不产生影响，这是本电路的特点。谐振频率随线圈L1、变容二极管的静电容的改变而变。

采用V1和电容并接方式，可以使变容二极管的调节范围减小。因为若扩大可变范围，振荡输出的噪声就会增加振荡输出经过小容量的电容C4进行阻抗变换，使其不受负载变化的影响。
