MAX2991 电力线通信(PLC)集成模拟前端收发器
来源:本站整理  作者:佚名  2010-06-20 10:49:55



MAX2991电力线通信模拟前端(AFE)是一款性能优异的集成电路,具有极高的集成度和优异的性能,可有效降低整体系统成本。MAX2991是首款专为通过电力线传输OFDM (正交频分复用)调制信号而设计的AFE。可编程滤波器工作在10kHz至490kHz频带,可利用同一器件支持CENELEC、FCC和ARIB通信标准。

MAX2991收发器提供两个主要通道:发送(Tx)通路和接收(Rx)通路。发送通路将OFDM调制信号注入交流或直流线路。发送通道由数字IIR滤波器、数/模转换器(DAC)及后续低通滤波器、前置线路驱动器组成。接收通道用于信号增强、滤波和接收信号数字化。接收器由低通和高通滤波器、两级自动增益控制(AGC)以及模/数转换器(ADC)组成。集成AGC可将信号的动态范围最大提高至60dB,低通滤波器可消除带外噪声并选择所要求的频带。ADC转换器将经过增强和放大的输入信号转换为数字格式。集成消失调电路大大降低了直流失调。

MAX2991与MAX2990 PLC基带调制解调器配合使用,提供当前市场上性价比最高的电力线网络数据通信方案。MAX2991工作在-40°C至+85°C温度范围,采用48引脚LQFP封装。

  • 优化用于配合MAX2990 PLC基带调制解调器工作
  • Rx通路集成频带选择滤波器、AGC和10位ADC
  • Tx通路集成波形整形滤波器、可编程前置驱动器增益和10位DAC
  • 高达1.2Msps的可变采样率
  • 内置60dB动态范围的AGC和消直流失调电路
  • 可编程滤波器支持CENELEC、FCC及ARIB频段
  • 3.3V单电源供电
  • 70mA典型电源电流(半双工模式)
  • 扩展级工作温度范围

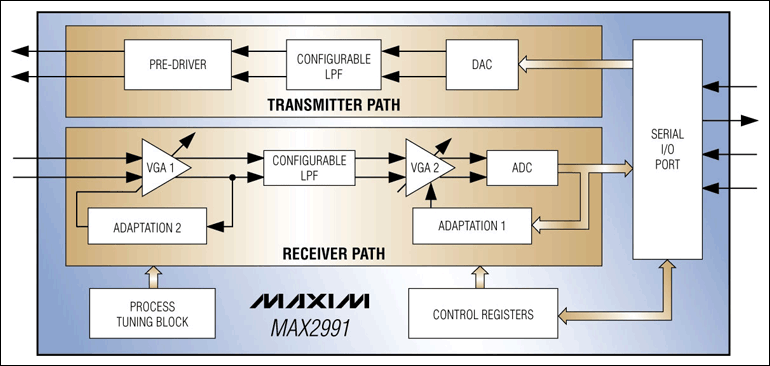

    MAX2991:原理框图
    原理框图

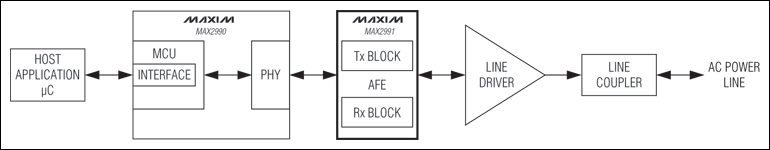

    MAX2991:典型应用电路

    [1] [2]  下一页
