电路的功能

失真率真测量仪大多采用CR调谐形式，若采用自动调谐方式，相当费时间，不适用于IC测试仪器。非调谐方式有：用偏移滤波器，只允许高次谐波通过方式和象本电路那样使用具有1KHZ±1%衰减带宽的陷波滤波器，把基波滤除，然后测量含有电源交流声和噪声的高次谐波。前者要滤除测量信号中的电源噪声，所以称作THD，后者体现为噪声失真率。采用哪种方式，可根据使用要求确定。

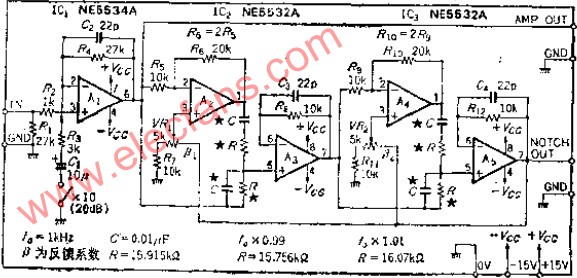

电路工作原理

输入放大器A1是用低失真OP放大器构成的缓冲器，开关短路，可使被测量的数100MV低电平信号增益20DB。若输入信号包含直流成分时，可在输入端串联一个1UF的电容。

把陷波器的A2和A4两级作为串级调谐使之具有FO=1KHZ±10HZ的带宽，选择调谐电阻时，应保证A2和A4分别具有FO*0.99、FO*1.09的振荡频率。

把陷波输出端信号反馈到文氏电桥电路A2及A4，使之具有锐通带特性。如果不加反馈，1KHZ附近的2次谐波2KHZ特性曲线就会下降，不能进行准确的测量。反馈量与频率特性有关，用可变电阻VR1和VR2调整。

失真率的测量用输入信号和陷波输出的比率表示。测量电压有效值是准确的，一般都用平均值检波电平计测量。如果输入电平为1V，陷波输出为1MV，失真率则为（1*10的-3次方/1）*100%=0.1%（-60DB）。取使输入电平改变，由于经常取其比值，不需要电平校准，适于高速自动测量。

电气特性

照片A示出在500HZ~1.5KHZ范围内输入频率的特性和偏离中心频率±50HZ时的特性。谐振频率比±1%稍窄，但-70DB的频率是28HZ（±1.4%），比目标值要宽。

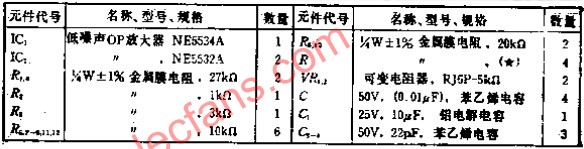

元件的选择

选择元件时尤其应注意决定陷波频率的C和R，元件误差必须在±1%以内，高精度的电容很难得到，可以从±5%的元件中挑选，并不是要寻找误差为零的元件，而是根据C值反过来计算电阻R=1/2πOFC，再用两个电阻串联，使之接近计算值。

电阻R5和R6、R9和R10的比率很重要，应为1：2，比率要达到±0.5%。如果衰减特性已调准，高速反馈量的可变电阻VR1、2可以换成固定电阻。
