电路的功能

低通滤波器的作用是使需要的信号原样通过而把不需要的高频成分滤掉。如果事先已知干扰信号的频率，可使用有衰减极点的陷波滤波器，这样便可放宽对低通滤波器截止特性的要求。

电路工作原理

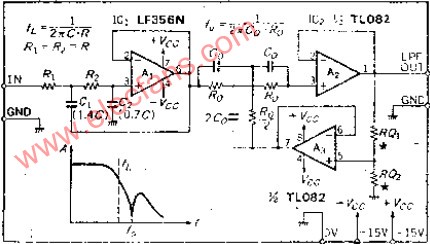

该电路是由12DB/OCT低通滤波器和Q值可变的陷波滤波器组合而成，没有什么更特殊的地方。低通滤波器采取缓冲放大器方式，通事频率FL确定后，则可根据FL=1/2πC.R算出CR参数。

双T电路的谐振频率FO越接近FL，越要加大Q值，也就是说，滤波特性是由双方特性合成的。Q值可参照“Q值可变的陷滤波器”一文确定，但要保证FL附近特性曲线不至下降太多。即便把双T电路和低通滤波器的位置互换，特性也一样。干扰信号很大时可采用这种连接方式。
