电路的功能

可以在76~90MHZ的FM广播波段使用的频率调制FM发射机，通常也称作无线电话筒。用FM广播接收机接收其信号。如果不用话筒是输入低频信号，便可用无线形式传输信号或数据。用60CM的天线，传输距离可达30米以上。

电路工作原理

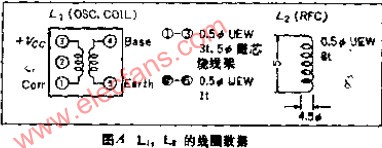

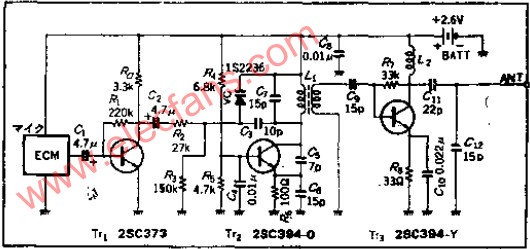

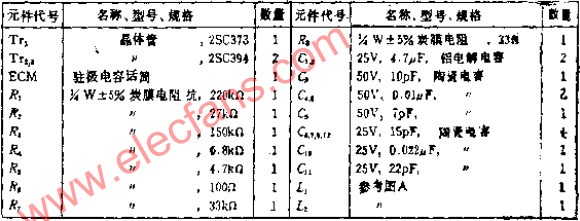

用TT1把驻极电容话筒产生的信号放大到二极管的工作电压。80MHZ频段的信号由TT2构成的LC振荡电路产生。如图所示，振荡线图L的构成是把导线绕在带磁心的绕线架上，通过调整磁心便可使振荡频率在76~90MHZ之间变化。

用变容二极管1S2236改变谐振回路的频率，直接进行FM调制，ECM输出3MV时，可得到±25KHZ的调制度。

进行了FM调制的信号被高频放大级TT3放大到2.3MV左右，然后送至天线。

注释

应用晶体管极间电容变化的FM调制。

采用变容二极管的FM调制电路可获得较大的频率偏移，所以大多用于高频电路。

从所周知，晶体管的极间电容随置偏电压而改变，利用这一点可以实现FM调制。

图中电路是经常被用作高频振荡器的科耳皮兹电路，基振荡频率并不仅仅取决于线圈L、电路器C2、C3，还取决于晶体管极间电容，振荡槽路的总容量为C2、C2和晶体管管极间电容之和。

从基极输入低频调制信号使发射极电流改变，集电极和发射极之间的电容也随着改变，所以振荡频率也跟着改变。

这种电路虽然不能获得很大的频率偏移，但是它不需要进行FM调制的其他元件，可以说是一种廉价的调制电路，最适宜作为简易无线电话筒电路使用。
