红外通信

　　出于方便应用考虑，搜救器在与上位机进行数据交换时使用红外通信技术。由于STM32F103VE的USART可以设置成IrDA模式，所以本设计选用Vishay的红外芯片TFDU4300。TFDU4300是一个对于低电压IO接口有独立逻辑参考电压的红外收发模块，它与快速红外数据通信的最新IrDA物理层标准完全兼容，IrDA的速度最高支持115.2kbit/s并且支持基带远程控制。收发模块由PIN二极管，一个红外发送器和一个低功耗控制IC构成，提供一个完全的单芯片前端到后端的解决方案。器件覆盖扩展的近于1米IrDA范围，通过一外部限流控制电阻可以调到更近的范围。

　　无线通信

　　无线通信模块通信芯片采用的是工作在2.4GHzISM频段的nRF24L01，整个模块的结构简单，采用单芯片进行数据的处理。nRF24L01只要用很少的外围元件就可以进行正常的工作。无线通信模块电路主要是由nRF24L01、数字衰减器(HMC274)、天线、晶振电路组成，框图如图3所示。

　　在功能上，主要用于搜救器和目标识别卡之间的数据收发。nRF24L01和STM32F103VE通过SPI口进行数据交换。

　　OLED显示屏

　　选用奇晶光电的OLED显示模块C0283QGLC-T。该显示模块带有2.8英寸OLED显示屏并且集成OLED显示屏驱动芯片S6E63D6，S6E63D6支持intel 8080总线模式。S6E63D6与STM32F103VE的FSMC接口相连，通过将FSMC设置成16位的PSRAM控制器，结合FSMC提供的时钟信号、控制信号以及数据总线可以把S6E63D6看成外部存储器来操作。

　　触摸按键

　　选用PIC基于mTouch技术的电容触摸专用单片机PIC16F724，该单片机最多提供8个触摸按键输入。与PIC16F724相连的6个触摸按键定义为所需要的功能键。

　　软件设计

　　软件采用主从结构，程序采用C语言编写。STM32F103VE收到PIC单片机的发送的数据后，根据通信协议取出命令字和键码，然后根据键码完成相应的操作。软件基于模块化思想设计，主要包括主控制器程序和触摸按键感应程序。

　主控制器程序

　　主控制器程序完成STM32F103VE初始化、OLED显示屏初始化、nRF24L01初始化，nRF24L01数据处理，红外数据数据处理和显示内容更新等工作。其中nRF24L01数据接收，红外数据交换，按键键码的获取是通过中断方式完成的。

　　触摸按键检测程序

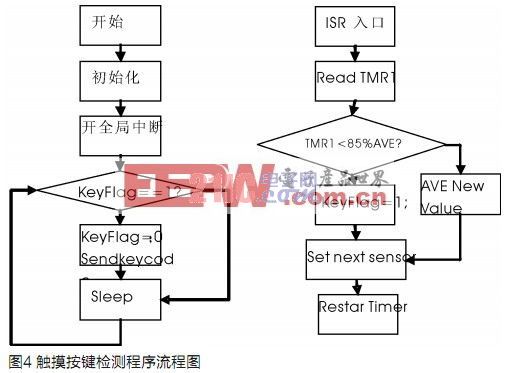

　　键值判断程序包括主程序和中断服务程序。单片机上电后进入主程序先完成初始化工作(包括I/O端口、定时器、电容传感模块和USART的设置)，然后开全局中断，依次查询按键标记(KeyFlag)的值，如果按键标记置位(KeyFlag的值等于1)则将按键标记清零并调用USART发送函数将相应的键码发送给主MCU(STM32F103VE)否则查询下一个按键标记直到8个按键标记查询完后进入休眠等待中断程序的到来。中断程序唤醒单片机后，先将定时器1的TMR1值读出，接下来将TMR1值与0.85倍的平均值做比较。如果TMR1的值小于0.85倍的平均值则将按键标记KeyFlag置1，接着设置成下一个触摸传感器;如果TMR1的值大于或等于0.85倍的平均值则将TMR1的值代入程式计算新的平均值，接着设置成下一个触摸传感器。最后重启定时器并退出中断服务程序。退出中断服务程序后进入主程序进行新的一次按键标记查询。程序流程图如图4所示，左图是主程序流程图，右图为中断服务程序流程图

　　结语

　　本仪器采用STM32F103VE作为主控制器，成本低，系统运行稳定，各项指标达到了技术要求。通过煤炭科学院抚顺分院的鉴定，已交付用户使用。在井下没有安装定位分站的巷道中进行的模拟营救中，营救距离达到规定的60米。
