基于nrf401应用的无线收发芯片电路设计
来源:本站整理  作者:佚名  2011-11-24 14:13:12

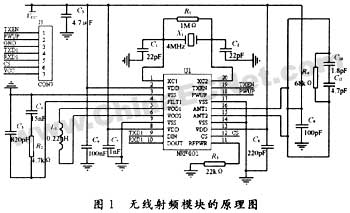

      在本设计中,无线射频模块采用挪威norDIC公司推出的nrf401无线收发芯片。该芯片使用433mHz ism频段,是真正的单片uhf无线收发一体芯片,他在一个20脚的芯片中包括了高频发射、高频接收、PLL合成、fsk调制、fsk解调、多频道切换等,是目前集成度最高的无线数传产品[1]。无线射频模块采用在板差分环形天线,天线端口的负载阻抗为380ω,其电路原理见图1,图中列出了各外围元件的参数,其中j1口为无线射频模块与控制模块的接口。

      硬件电路的设计要点如下:

      (1)射频电路对于电源噪声相当敏感,必须采用星形布线的方法使数字部分和rf部分有各自的电源线路,并且应在靠近集成电路电源引脚处分别去耦[2]。

      (2)外接vco电感应选用高频电感,q>45,精度为2%,本设计采用深圳顺百科技有限公司的lqw18an22ng00,电感的精度对无线通信的距离有较大的影响,也可使用精度为5%的,但通信距离会大大减小。vco电感连线应与其他控制线保持一定的距离,应避免数字控制线从电感引脚之间经过,并且应该使vco电感元件的中心距离nrf401的vco1,vco2引脚焊盘的中心5.4mm左右,电感元件的选择与布局很重要,是设计成败的关键点。
