其中T
e为放大器的噪声温度，T
0=290
0K，N
F为放大器的噪声系数。
2.2 放大器增益
放大器的增益定义为放大器输出功率与输入功率之比：
G=P
out／P
in (7)
通常提高低噪声放大器的增益对降低整机的噪声系数非常有利，但低噪声放大器的增益过高会影响整个接收机的动态范围。所以，一般来说，低噪声放大器的增益确定应与系统的整机噪声系数、接收机动态范围等结合起来考虑。
2.3 反射系数
由式(3)可知，当Γ
s=Γ
opt时，放大器的噪声系数最小，N
F=N
Fmin，但此时从功率传输的角度来看，输入端会失配，所以，放大器的功率增益会降低，但有些时候，为了获得最小噪声，适当的牺牲一些增益也是低噪声放大器设计中经常采用的一种办法。
另外，低噪声放大器的输入输出驻波比、动态范围、工作频率、工作带宽及带内增益平坦度等指标也很重要，设计时也需加以考虑。
3 电路仿真设计
本电路设计要求的频率范围为1.95～2.05GHz，噪声系数：为Nf应小于2 dB，带内增益为G大于10 dB，输入，输出阻抗为50 Ω。现以上述指标来进行电路晶体管的选择以及ADS仿真。
3.1 晶体管的选择
根据放大器的性能要求，本设计选用HP公司的
AT-41511作为核心器件来进行设计。由于在ADS软件中包含有这种型号晶体管的器件模型，因此，在设计和仿真过程中可以直接使用，而不必再自己建造器件模型。
3.2 ADS仿真综合指标的实现
仿真时，可将噪声系数、放大器增益、稳定系数全部加入优化目标中进行优化，并通过对带内放大器增益的限制来满足增益平坦度指标，最终达到各个指标要求。反复调整优化方法并优化目标中的权重(Weight)，也可以对输入匹配网络进行优化。但是，对部分电路指标的优化也可能导致其它某些指标的恶化，此时可以根据需要增加一些优化变量。

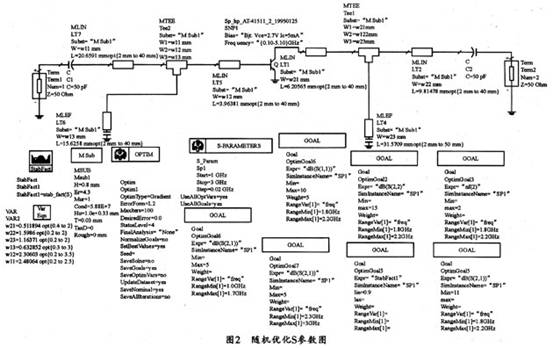

图2所示是经过一次随机优化的S参数图。
