随着无线通信系统的应用越来越广，超宽带(UWB)无线通信技术受到了更多关注。FCC规定，将3．1～10．6 GHz之间的7．5 GHz的频段分配给超宽带无线通信业务使用。其中，UWB天线的设计与研究是超宽带的关键技术之一。要求天线必须满足在很宽的频带内能实现阻抗匹配，具有稳定的增益和良好的辐射方向特性等，并要求天线具有工艺简单、体积小、重量轻、加工成本低和便于集成等优点。由于在UWB通信系统的频带内还存在WLAN(无线局域网系统)，其工作带宽为5．15～5．825 GHz频带，从系统兼容的角度出发，为了抑制WLAN系统对UWB系统的干扰，通常需在UWB系统中加入带阻滤波器，这势必增加系统的复杂性，因此设计具有陷波特性的UWB天线具有实际意义。
    印刷单极子天线已经无数次被验证其超宽带的良好特性。为了进一步减小天线尺寸和改善频带带宽,不少学者已经做了许多的研究工作，比如采用不同形状的辐射贴片单元和馈电技术，包括微带和共面波导馈电，这些改进的主要目的是为了进一步展宽可用频带。文中通过采用有损微带结构(DMS)和斜角处理两种技术，来展宽平面单极子天线的频带带宽，主要的做法是通过拉低低频端的频率和增加高频端的频率来实现天线频带的展宽。以此设计的新型超宽带平面单极天线，该天线在2～12 GHz内反射系数均<-10 dB，增益最高可6．15 dB达同时，并通过在贴片上开L型槽来实现陷波特性，使天线在5～6 GHz频带范围内具有陷波特性。

1 天线的设计
    天线的介质基板选取RT Duroid 5880，介电常数为2．17，厚度为1．27 mm。天线如图1所示。设计同时采用了以下两种不同的技术来改善天线在较宽的频带范围上的VSWR值，(1)采用一种新型的微带馈线结构叫有损微带结构(DMS)，该平面结构通过对微带馈线的变形来降低低频段的频率，而对原天线的增益和辐射方向图影响不大。(2)在地板上靠近辐射贴片的馈源端采用平滑的斜角处理，能较好地展宽高频段的可用频率。斜角处理使得共面波导到辐射贴片之间能实现较好的平滑转换。让地板与辐射贴片之间更好地互耦，而产生谐振，以实现较宽频带范围上的阻抗匹配。因为微带的不连续性会导致近场不必要的反射，而反射引起的反射损耗会导致能量的损失，减弱了天线远场辐射。即地板上的平滑斜角处理有效地避免了连接处尖锐的突起和馈电端与地板之间的不连续性，同时也较好地实现共面波导与辐射部分的阻抗匹配。

    天线辐射贴片上的斜角约取17．3°，地板上的斜角约取18．7°。仿真验证了该处理能使天线在较宽的频带范围里实现阻抗的匹配，且VSWR<2。另一方面是对地板上的微带馈线采用有损微带技术(DMS)可较好地拉低低频段的频率，DMS技术在以往的UWB天线设计里有不同的程度的应用，像减小天线的矩形辐射贴片的尺寸，将其作为微带天线的一种调谐技术。
    文中DMS的主要作用是用来增加低频段天线的电长度，使该结构成为辐射贴片单元的一部分，而不仅仅是馈线的一部分。因此，该结构起到了缝隙辐射的作用，以实现天线在更低的频段上能产生谐振，也就是通过DMS结构和辐射贴片的相互谐振来拉低整个天线低频端的频率，对比文献中的单极子天线，本文设计的天线可展宽天线有效带宽可超过1GHz，该有损结构离微带馈线的边约为0.3mm，长约19mm，宽约0.25mm。辐射贴片长约29．5 mln、宽约32 mm，地板长约25 mm。
    同时为实现陷波特性而引入半波长的谐振结构，在辐射贴片上开L形槽，其长度约为需要抑制频率对应波长的八分之一，使得天线在该点附近的阻抗失配，驻波比显著增加。L形槽的关系可用式(1)表示

    其中，fnotched为陷波中心频率；C为光速；Ls为L形槽的总长；&epsilon;re为相对有效介电常数。通过式(1)可求出L形槽的初始尺寸，然后可在仿真中进行优化，宽约1．2 mm、长约26 mm。

2 结果

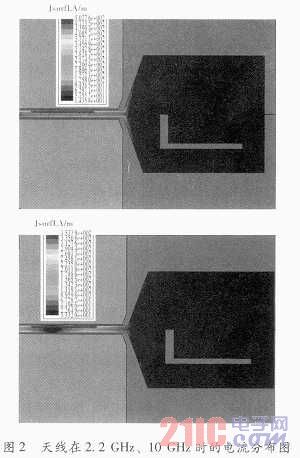

    仿真优化设计使用HFSS11软件，通过优化，在设计过程中发现低频段的辐射特性主要取决于共面波导上的DMS的设计，见图2所示，该图为不同频率下天线上的电流分布。文中天线的仿真分析集中在2．2 GHz、1O GHz一低一高的两频段。
