摘要：设计了一种以空气为基板的超高频(UHF)圆极化矩形微带天线。该天线通过在微带贴片四周与中心开槽，减小了天线尺寸，实现天线圆极化的性能。进一步研究了天线的参数对圆极化性能的影响，通过天线参数的优化，使天线达到了良好的圆极化性能。
关键词：微带天线；圆极化；超高频；缝隙天线

0 引言
    微带天线由于独特的结构和多样化的性能，在各种无线电设备上得到了广泛的应用。和常用的微波天线相比，微带天线具有体积小、重量轻、低剖面、能与载体(如飞行器)共形等优点。其中圆极化微带天线，由于它能够接收任意极化的来波，并且其产生的圆极化辐射波可以被任意极化的天线所接收，从而越来越受到人们的关注。用微带天线产生圆极化辐射波的关键是产生两个极化方向正交的、幅度相等的、相位相差90°的线极化波。
    本文研究了一种中心开槽的圆极化缝隙微带天线，并用Ansoft HFSS软件对天线性能进行分析，设计了一种超高频圆极化微带天线。

1 天线理论分析与设计
1．1 圆极化理论
    根据腔模理论可知，一个形状规则的单片微带天线由一点馈电可产生极化正交、幅度相等的两个简并模，但不能形成90°相位差。为了在简并模之间形成90°相位差，需在规则形状的单片微带天线上附加一简并模分离单元。当简并模分离单元大小选择合适时，对工作频率而言，一个模的等效阻抗相角超前45°，而另一个模的等效阻抗相角滞后45°，这样就形成了圆极化辐射。选择合适的模分离单元的大小和位置以及恰当的馈电位置是设计这种圆极化微带天线的主要内容。

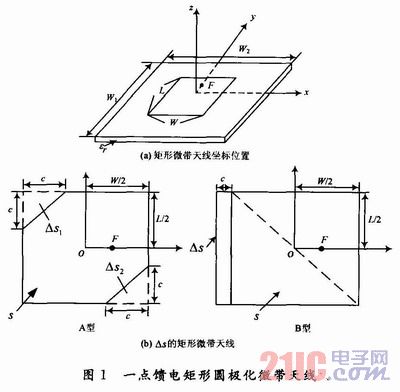

    如图1所示，图1(a)表示矩形微带天线的坐标位置；图1(b)表示附加简并分离单元△s的矩形微带天线，其中馈电点在x轴或y轴上的矩形微带天线称为A型；馈电点在对角线上的矩形微带天线称为B型。

    对于B型一点馈电的矩形圆极化微带天线来说，产生圆极化的简并分离单元△s的大小为：

    式中：s为微带贴片的面积；Q0为天线总的品质因数。
