引言
本文虽然是针对NXP(恩智浦公司)的LPC2000系列,但使用IAP技术对内部闪存进行编程却适用于几乎所有的NXP ARM MCU系列,包括Cortex-M0 LPC1100以及Cortex-M3 LPC1300/1700等系列。
在大多数的LPC2000器件内部,存在着一个被称为“主启动加载程序(Primary Boot Loader)”的固件,它在每次上电或复位时被首先运行。本文所讲的“次级启动加载程序”实际上是一段用户自己写的代码(烧写在用户闪存区),在执行完主启动加载程序后被执行,提供给用户一个选择,是继续执行当前的应用程序还是对当前应用程序进行更新。
在应用编程(In Application Programming, IAP)是指在用户应用程序运行时,对内部闪存执行擦除或编程操作,它是对用户代码进行升级的一个关键技术。
LPC2000 IAP介绍
扇区(Sector)
IAP操作都是基于“扇区(Sector)”的,这就意味着即使仅仅需要更新一个字节的代码,也要将该字节所在的整个扇区擦除。因此,用户应该将待更新的代码和其它代码放在不同的扇区,以免误擦除。
IAP的应用领域
使用IAP技术,可以对用户代码进行升级,也可以把内部闪存当成类似EEPROM来存储数据。
当用户应用程序运行时,用户可以对程序的一部分进行更新,就像在线升级病毒库一样,而不必将硬件电路断电甚至将芯片取下来放到专门的编程器上去重新烧写代码。
当数据存储器使用,可以减少PCB板面积、降低成本。由于作为数据存储的扇区会被擦除,因此不能将这些扇区和存放用户应用程序的扇区重叠。另外,闪存的擦除和编程次数也是有一定限制的,过于频繁的擦除或编程会影响闪存的寿命。对于LPC2000芯片来说,至少可以稳定擦写十万次,数据至少可以保存20年。
如何使用IAP
关于IAP的详细说明、各种命令码、返回码和参数格式,可以参考LPC2000系列的用户手册。下面重点介绍一下如何使用IAP。
使用流程

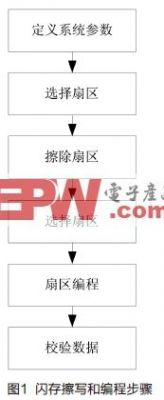

图1是使用IAP对闪存进行擦写和编程的基本步骤。
定义系统参数:在调用IAP命令前,有一些参数必须事先设置好,这包括系统时钟、IAP调用的入口地址、存放输入参数和输出参数的变量。
选择扇区:在对任何扇区进行擦除或编程前,必须选择(准备)这些扇区,当然,也可以一次选择多个扇区。
擦除扇区:在对闪存的指定扇区进行编程前,必须先擦除这些扇区。如果这些扇区已经被擦除,则不必再擦除了。可以一次对多个扇区进行擦除。
