本文侧重研究多频天线，特别是覆盖较低工作频段的多频天线，其中介绍的天线阵实现3个频段(885～915 MHz，1 760～1 870 MHz和2 450～2 510 MHz)的工作特性，最低频段可以覆盖到900 MHz，并给出了多频天线的工作特性。

　　1 天线设计

　　由于手机尺寸有限，需选择尺寸小的三频天线作为天线单元。这里选择D.Kim在文献里介绍的一款3频天线。如图1所示，有两种方法放置天线。当短边相邻时，虽然天线的间距较小，但是它们的隔离度更高。一个简单的解释是由于PIFA天线上的电流和电压分布。在天线的开路端，电流为零，电压和电量最大。如果天线的开路段很近，如图1(b)所示，那么它们之间就会有很强的电磁耦合。

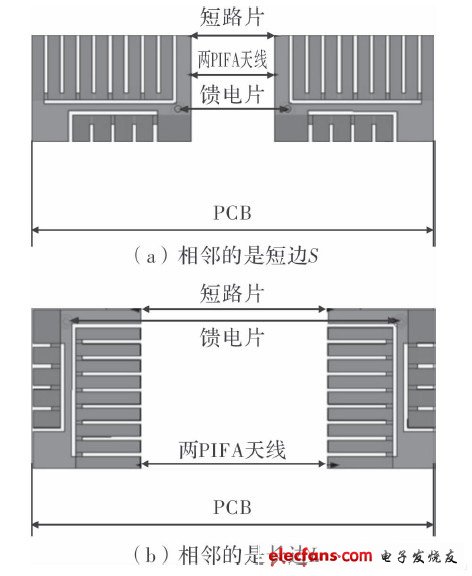

　　图1 放置天线的两种方法

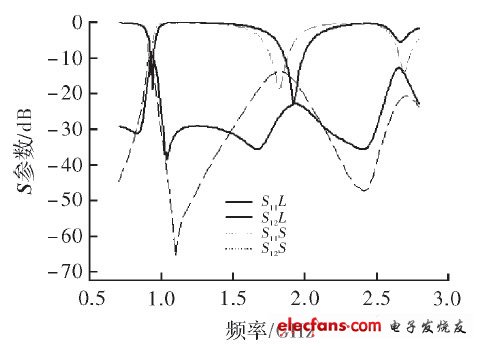

　　图2 两种放置天线的S参数

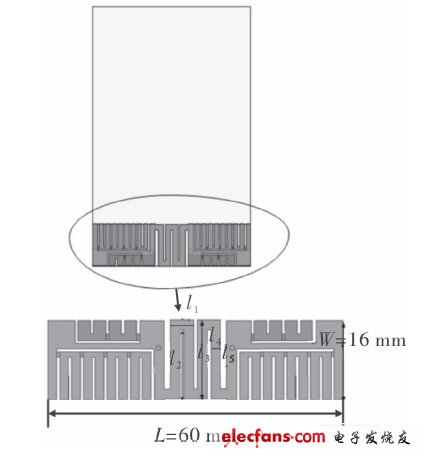

　　图3 天线被连接带相连时的俯视图
