0 引言

　　单片机自动完成赋予它的任务的过程，也就是单片机执行程序的过程，即一条条执行的指令的过程，所谓指令就是把要求单片机执行的各种操作用的命令的形式写下来，这是在设计人员赋予它的指令系统所决定的，一条指令对应着一种基本操作；单片机所能执行的全部指令，就是该单片机的指令系统，不同种类的单片机，其指令系统亦不同。为使单片机能自动完成某一特定任务，必须把要解决的问题编成一系列指令（这些指令必须是选定单片机能识别和执行的指令），这一系列指令的集合就成为程序，程序需要预先存放在具有存储功能的部件——存储器中。存储器由许多存储单元（最小的存储单位）组成，就像大楼房有许多房间组成一样，指令就存放在这些单元里，单元里的指令取出并执行就像大楼房的每个房间的被分配到了唯一一个房间号一样，每一个存储单元也必须被分配到唯一的地址号，该地址号称为存储单元的地址，这样只要知道了存储单元的地址，就可以找到这个存储单元，其中存储的指令就可以被取出，然后再被执行。

　　1 系统硬件设计

　　本文设计的通用数据采集和通讯仪能够对各种现场设备的标准输出信号进行采集，包括传感器输出的0-5V／4-20mA模拟信号；开关量信号；频率量信号；此外系统还具有RS-485接口，以便能够与现场具有485接口的智能仪表相连接。为了实现良好的人机交互，系统扩展了键盘输入，液晶显示，实时时钟以及现场故障报警指示电路等模块。系统总体框图如图1所示。

　　1.1 电源模块电路设计

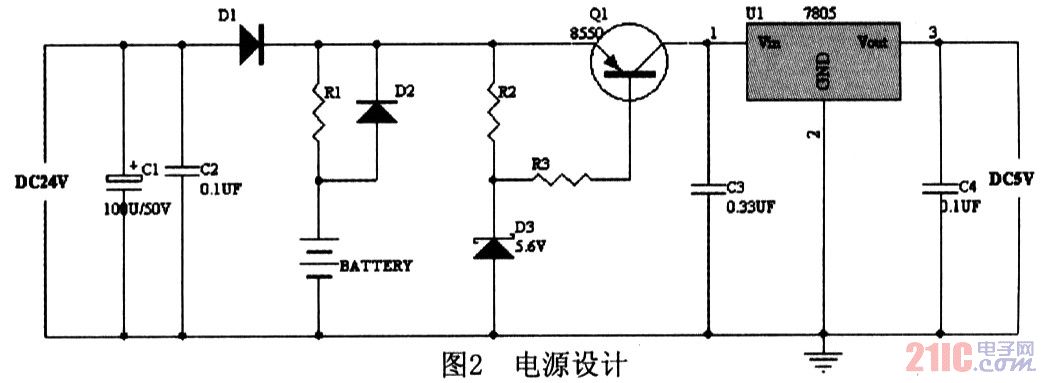

　　在单片机数据采集系统中，电源的设计是非常关键的。本仪表设计采用电网和充电电池双电源供电。电源设计如图2所示。

　　当电网电压正常时，220V交流电经过24V稳压电源，电解电容器C1滤波后的电压经二极管D1后分成两路，一路通过三极管Q1到7805三端稳压芯片，完成稳压输出+5V电压，供单片机W77E58等芯片所需的电源；另一路通过电阻R1对镍镉电池9V进行充电，充电电流选择约40mA。如果电网停电， C1放电为0V，这时，电池通过D2、Q1到7805向电路供电，使输出端仍有+5V电压，从而完成电网短时停电时，单片机后备电源的功能。

　　二极管D1起隔离作用，使得当电网偶尔停电时，能够阻止电池电流流向24V稳压电源。稳压管D3（5.6V）的作用，是防止电池（+9V）过放电，即当电池放电下降到约6V时，因D3作用，三极管Q1截止，电池放电停止，此时单片机将停电。
