地铁列车乘客紧急报警系统设计
来源:本站整理  作者:佚名  2011-06-26 10:03:41



摘要:在地铁列车乘客紧急报警系统的设计过程中,采用AT89C52实现主控制逻辑,报警主机和分机之间的通信使用基于MT8888的DTMF通信,并使用EPM1270实现CRC8算法,提高了通信的安全性和可靠性。该系统具有存储功能,利用自行设计的键盘可实现格式化存储器。
关键词:MT8888;DTMF通信;CRC8算法;EPM1270;格式化存储器

引言
    随着城市轨道交通的快速发展,乘客对列车的舒适度和安全性提出越来越高的要求。对于上海地铁1、2号线旧型直流驱动列车,当列车车厢内发生紧急情况(如火灾等)时,列车司机在封闭的驾驶室中无法得知灾难情况,而且乘客也没有任何通信手段可以将车厢内的灾情告知司机。基于这种防灾需求,地铁运营单位要求改造列车,加装地铁列车乘客紧急报警系统。

1 系统结构
    地铁列车一般为6节编组(A1-B1-C1-B2-C2-A2),每节车厢长24.5 m,司机驾驶室设在A1和A2,乘客车厢为全部6节车厢。本系统在两端司机驾驶室各设1台报警主机,每节车厢安装2个报警分机(车门上方)。当乘客按下车厢内的报警按钮后,按钮上的指示灯会点亮,并伴有报警声音提示。报警分机在监测到按钮动作后,会将该信息通过列车线发送到驾驶室的报警主机。主机接收并处理信息后,点亮主机面板上对应位置的LED指示灯,并利用声音提示。此时,司机需要人工确认报警灯对应按钮,主机监测到确认动作后关闭报警灯和报警声音,并将该信息发送回对应的报警分机。分机接收并处理信息后,关闭报警灯和报警声音。

2 系统硬件设计

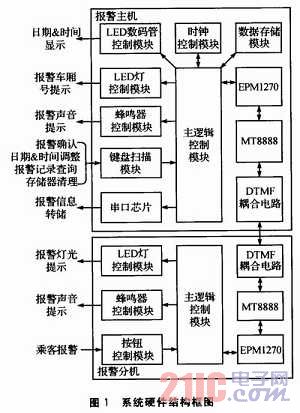

    报警主机的硬件设计按照模块化原则,可分为如下几个功能模块:主逻辑控制模块、基于MT8888的DTMF通信模块、LED数码管控制模块、LED灯控制模块、蜂鸣器控制模块、键盘扫描模块、时钟控制模块、存储控制模块、数据存储模块等。系统硬件结构框图如图1所示。



    报警分机相对简单,提供了乘客报警的人机界面。报警主机和分机之间使用基于MT8888芯片的DTMF通信技术,并附加软件CRC8校验机制,确保通信的高可靠性和安全性。
