WiFi技术在光网络单元中的应用
来源:本站整理  作者:佚名  2011-07-02 11:21:12



Wi—Fi(Wireless Fidelity)技术是基于IEEE 802.11协议的。无线接入和高速传输是Wi—Fi的主要技术优点。其中IEEE 802.11b最高速度为11 Mbps,IEEE 802.11a与IEEE 802.11g的最高速度为54 Mbps。因此Wi—Fi技术可以在其覆盖范围内实现远程教育、远程医疗、视频会议、网络游戏等无线接入服务,并且可以实现移动化办公。

  将Wi—Fi无线接入与EPON系统有线接入融合起来,这极大丰富了EPON的应用范围,而且可以弥补各自技术上的不足,充分发挥光纤接入技术的高带宽与无线技术的灵活性,使得家庭和办公用户在享受高效、优质、低成本的宽带接入服务外,还能随时随地轻松实现移动办公和娱乐。但是Wi—Fi的缺点和成本等原因决定了它无法取代有线接入网而独立存在,因此将Wi—Fi无线与EPON有线融合,将是未来接入网的合理趋势。


  1 系统总体结构

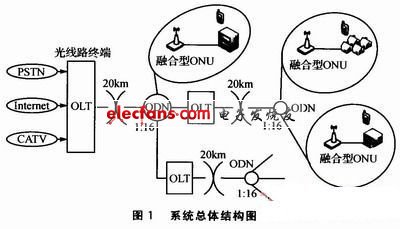

  系统的总体结构如图1所示。它与传统的EPON系统的主要区别在于本系统在普通ONU中融合了Wi—Fi无线组网方式,同时为终端用户提供有线和无线两种方式的服务。这里将本系统命名为融合型ONU。



  1.1 EPON各部分功能

  一个典型的EPON系统主要由OLT(光线路终端)、ODN(光分配网)、ONU(光网络单元)三部分组成,采用树形拓扑结构。上行使用1310nm,下行使用1 490 nm的波长传送数据和语音,CATV业务则使用1 550 nm波长传送。OLT放置在中心局端,分配和控制信道的连接,起到汇聚数据(TDM)和下发数据(广播)的作用;ODN是无源分光器,它将一个OLT和多个ONU连接起来,一般分光比为1:16、1:32、1:64。ONU是EPON系统的用户端接入设备,其主要的功能有:

  ①选择接收OLT发送的广播数据;

  ②响应OLT发出的测距及功率控制命令,并作相应的调整;

  ③对用户的以太网数据进行缓存,并在OLT分配的发送窗口中向上行方向发送;

  ④根据OLT发出的OAM帧,执行相应的OAM功能;

  ⑤其他相关的以太网功能。

  1.2 融合型ONU的应用场景

  融合型ONU被设计应用在FTTX中,FTTX根据光纤到用户的距离来分类,如图1所示,可分成光纤到交换箱(FTTCab)、光纤到路边(FTTC)、光纤到大楼(FTTB)和光纤到户(FTTH)4种应用方式。这里简要介绍融合型ONU在FTTH和FTTB中的应用方式。

  对于FTTH住宅用户,将融合型ONU设备放置于用户家中或商业用户办公室,在光纤入户后由融合型ONU将光信号终结,将光接口转换为多种电接口,为电接口终端(电话机、综合接入设备(IAD)、计算机和IPTV机顶盒)提供有线接入,同时搭配Wi—Fi无线接入,将使得宽带与移动结合,则可以达到未来宽带数字家庭的愿景。

  对FTTB住宅用户,将融合型ONU设备放置于楼道,一般4个用户共用一个融合型ONU,利用用户新建或原有的5类线和Wi—Fi无线入户,利用用户家中配置的综合接入设备(IAD)所提供的RJ11接口和RJ45接口分别连接电话机、计算机和IPTV机顶盒等终端设备,同样也搭配Wi—Fi无线接入,将使得宽带与移动结合。

  2 Wi-Fi技术特点

  Wi—Fi技术具有如下优点:

  ①覆盖范围广。Wi—Fi的半径可达100 m,很适合在家庭、办公室及单位楼层内部使用;而Bluetooth技术只能覆盖15 m范围内。

  ②带宽大。802.1lg和802.11n的设备,前者的理论带宽是54Mbps,后者的理论带宽是300 Mbps,都远高于传输CD级信号需要的1.411 2 Mbps。

  ③速度快,可靠性高。在信号较弱或有干扰的情况下,带宽可调整为11 Mbps、5.5 Mbps、2 Mbps等,带宽的自动调整,有效地保障了网络的可靠性。

  ④无需布线。Wi—Fi可以在覆盖范围的任何地方使用带有Wi—Fi功能的设备进行宽带业务。

  ⑤绿色健康。IEEE 802.11规定的发射功率不可超过100 mW,实际发射功率约60~70 mW,手机的发射功率约200 mW~1 W,手持式对讲机高达5 W,而且无线网络使用方式并非像手机直接接触人体,是绝对安全的。

  但同样Wi—Fi相对于有线接入也存在缺点:

  ①系统开销和频率干扰等使传输速率大大减小。

  ②同频段无线电波的相互影响和障碍物使得稳定性不如有线接入方式。

  ③安全性和数据的保密性都不如有线接入方式。
