一台康佳LED55X95()OUF型液晶彩电,通电后白色指示灯一直不停地闪烁,无法开机。
用户自述:收看中突然黑屏,断电后再次通电便出现此故障。测量电源板(板号:35(117956)输出插座XS958中的+5.3VSB电压在3V左右大幅波动,判断电源带负载能力差,主板、恒流板有短路之处。断开恒流板24V供电,5V电压仍然波动。断开电源板与主板之间的连线,直接将插座XS958中的5V、PS_ON、BKLT_EN、PWM/ADIM四个引脚连接一起,通电后LED背光亮,可见问题出在主板上。

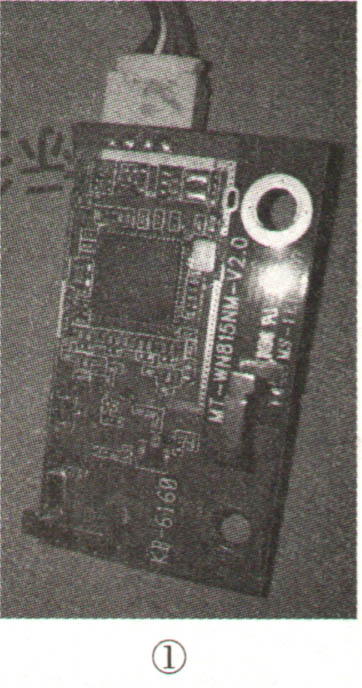

连好电源板与主板的连线,然后依次断开主板与其他板件的连线,当断开XSU10插头后上电,有开机音乐声,且能开机。XSU10连接一块小板(板号:MT-WN815NM-V2.0),上面安装有金属骨架,如图1所示,判断该板是WlFl模块。开机后确定不能无线上网,看来确是WiFl模块损坏。由于用户家的路由器刚好就在电视机旁边,于是用网线连接电视机,试机一切正常。
